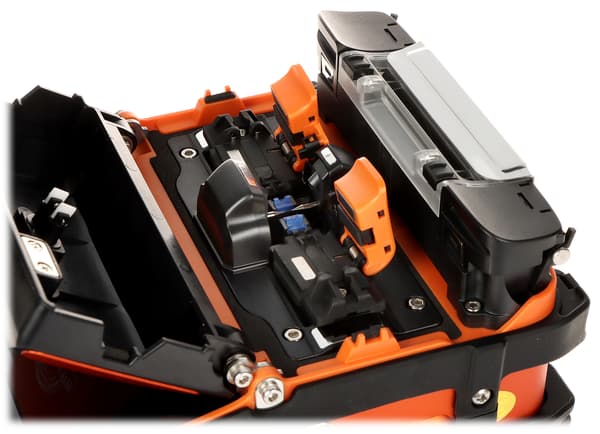

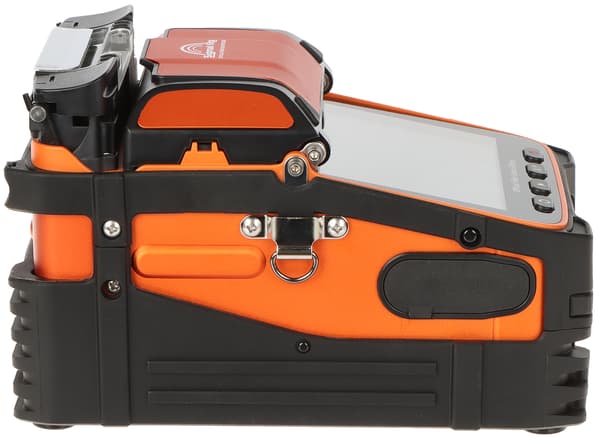

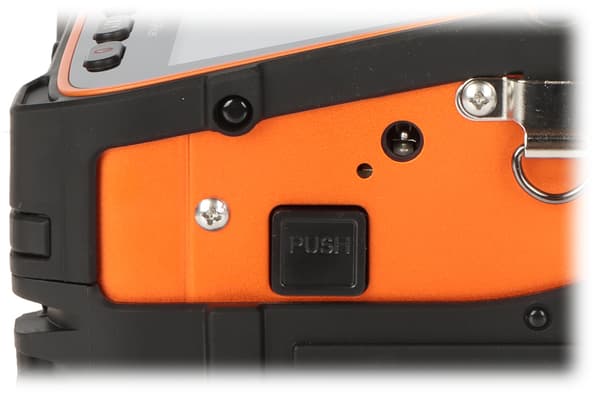

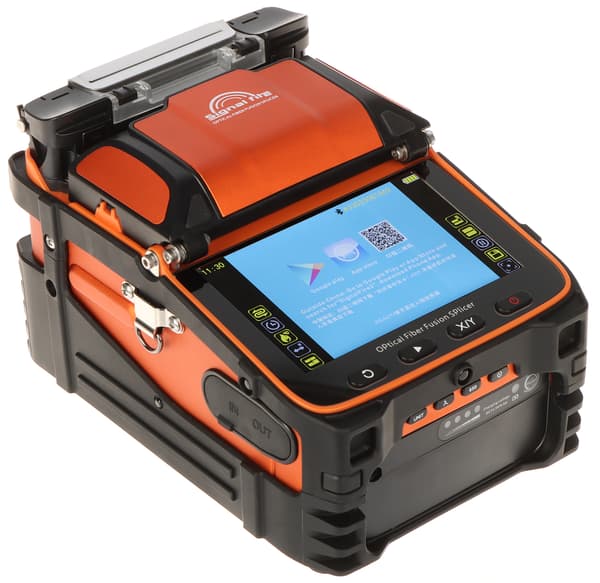

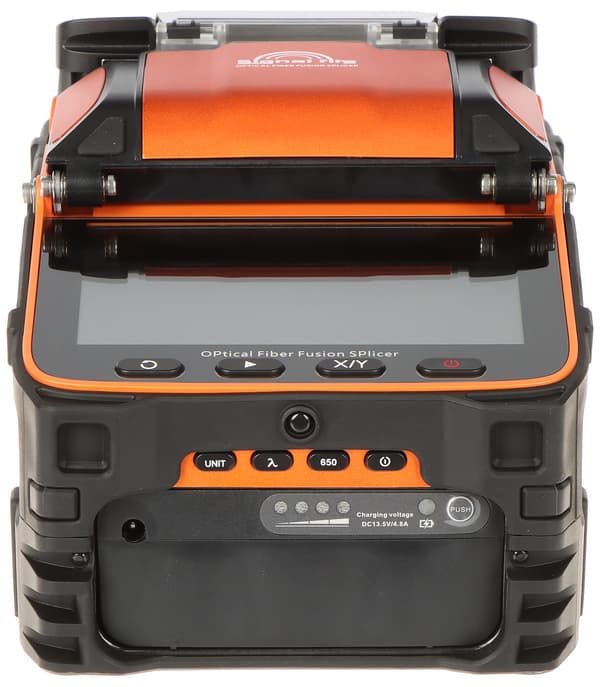

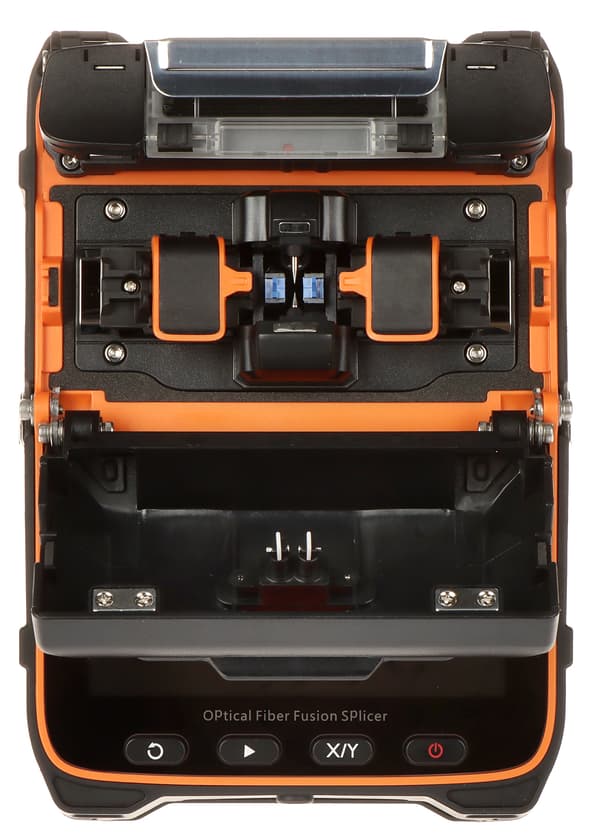

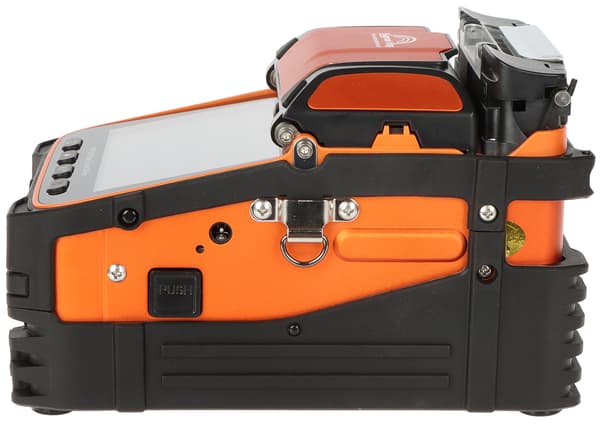

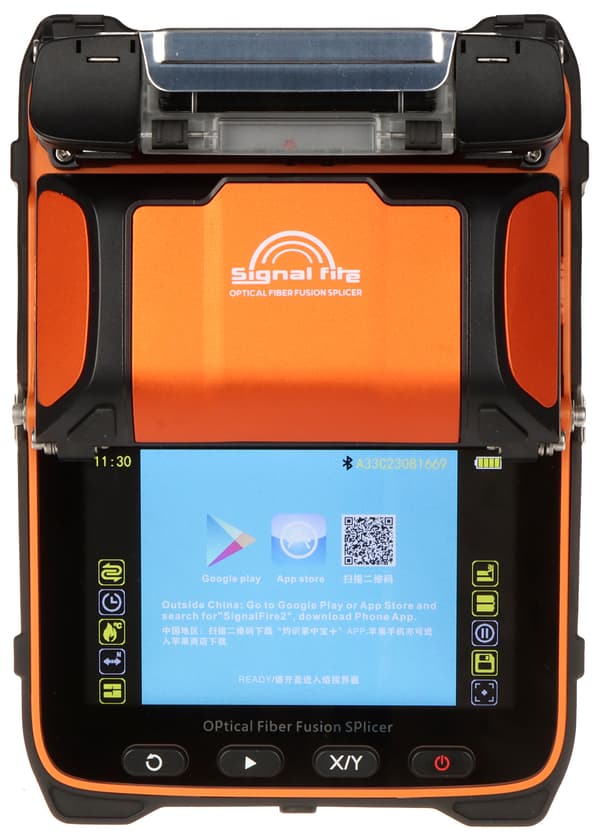

AI-9 fiberoptisk splicer

AI-9 fiberoptiske splicer muliggør, takket være sin hurtige billedbehandling og avancerede kernecentreringsproces, automatisk udførelse af en splejsning med fremragende parametre på mindre end 10 sekunder.

Bemærk! Som standard er enheden konfigureret i automatisk tilstand. I langt de fleste situationer kræves der ingen justeringer af standardindstillingerne. Kalibrering er heller ikke påkrævet; Det bør kun udføres, hvis der opstår problemer med at opnå en korrekt svejsning. Applikationen, der er tilgængelig i Google Play Store og AppStore, er nødvendig, for eksempel hvis du vil ændre standardsvejse- eller kalibreringsprogrammet på grund af ekstremt skiftende miljøforhold.

Ændring af parametre og konfiguration af svejsemaskinen sker udelukkende via Bluetooth-grænsefladen ved hjælp af dedikerede applikationer til Android / iPhone.

• Fibertype: multimode (MM) - G.651, single-mode (SM) - G.652 & G.657, single-mode (DS / nzds) med ikke-nul dispersionsforskydning (G.655)
• Kådediameter: 80 ... 150 µm
• Primær kådediameter: 0,1 ... 1 mm
• Længde af afskallet fiber: 16 mm
• Centreringsmetode: kernecentrering, kådecentrering, manuel
• Display: 5,1" flydende krystaldisplay (LCD), 800 x 480 px, Billede: samtidig visning i to planer (X-Y)
• Gennemsnitlig dæmpning: 0,01 dB (MM), 0,025 dB (SM), 0,04 dB DS / nzds
• Gennemsnitlig splejsningstid: 5 s
• Gennemsnitlig opvarmningstid: 15 s
• Svejseprogrammer: (fabriksprogrammer) + (brugerprogrammer)
• Intern baggrundsbelysning: Ja
• Intern opvarmning: Ja
• Indstillelige svejseparametre: Test af den forreste vinkel på de svejsede fibre, tilløbsafstand under svejsning, forsvejsestrøm, forsvejsetid, svejsestrøm, svejsetid osv.
• Splejsehukommelse: Ja
• Mekanisk styrketest: 2 N
• Tilslutning til en computer: USB 2.0 - Mulighed for opladning af smartphones
• Strømforsyning: 13,5 V DC / 4,8 A (strømforsyning medfølger) (medfølger)

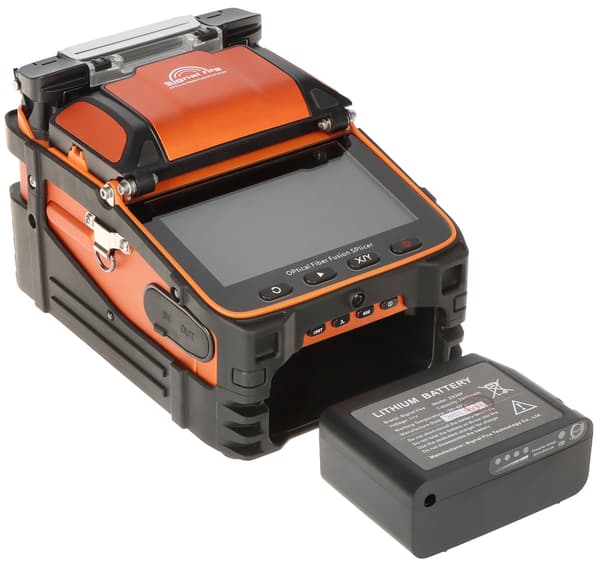

• Batteristrømforsyning: 11V DC Li-Ion batteri, 7800mAh
• Elektrodelevetid: 3000 svejsninger
• Driftstemperatur: -15°C ... 50°C
• Tilladt relativ omgivende luftfugtighed: <95% (ikke-kondenserende)
• Vægt: 2,16 kg
• Mål: 200 x 143 x 122 mm
• Garanti: 3 år

Udvalgte funktioner:

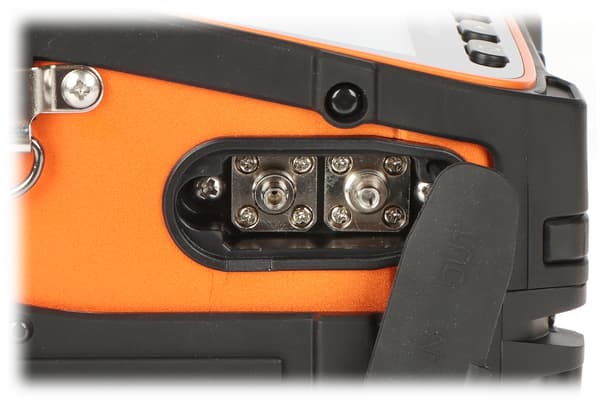

• Indbygget optisk effektmåler:
• Optisk bølgelængde: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm,
• Bredt måleområde: -70 dBm ... +6 dBm,
• Målefejl: <0,3 dB
• VLS (VFL) - visuel fiberfejlfinder:
• Optisk bølgelængde: 650 nm
• Optisk udgangseffekt: 15 mW
• Driftstilstande: kontinuerlig, pulserende - 2 Hz
