Dette dataopsamlingsmodul er designet til højtydende måleopgaver og leverer en dataoutputhastighed på op til 30ksps til hurtig og praktisk brug. ADC-modulet konverterer kontinuerlige analoge signaler til diskrete digitale signaler med præcision, velegnet til måling af analoge spændinger inden for 3V, med en ikke-linearitet så lav som ±0,0010%. Modulet kan konfigureres som 8 enkelt-endede indgange eller 4 differentielle indgange for at imødekomme forskellige applikationsbehov, og det bruger et PCB og en ADC-chip af høj kvalitet til nøjagtig og effektiv drift.

Varetype: Dataopsamlingsmodul

Oversigt:

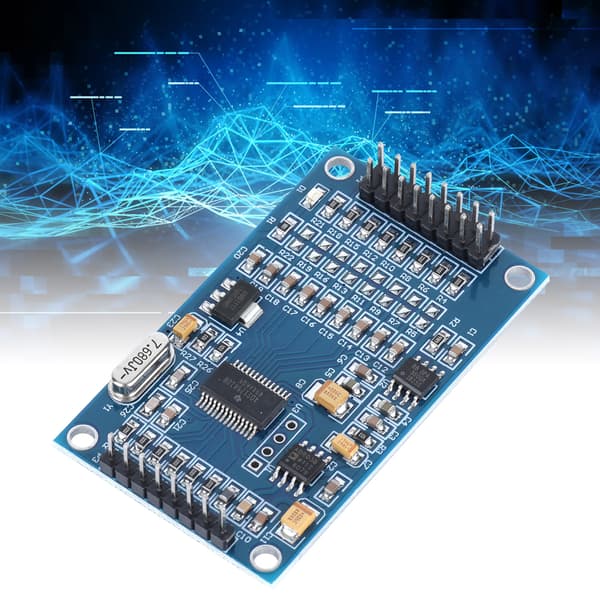

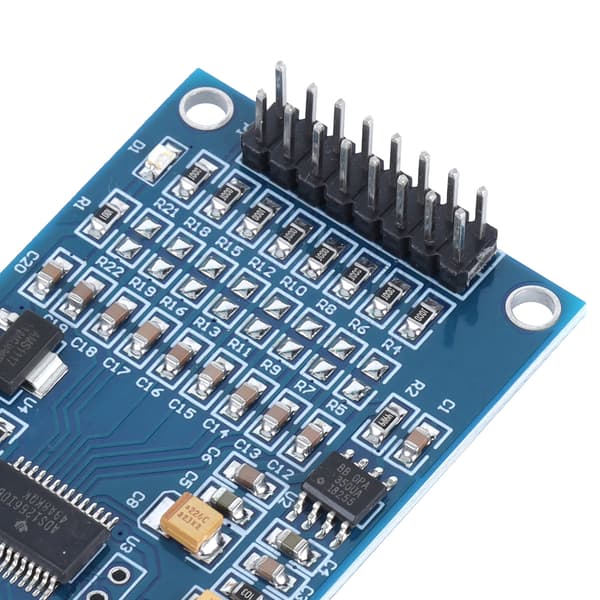

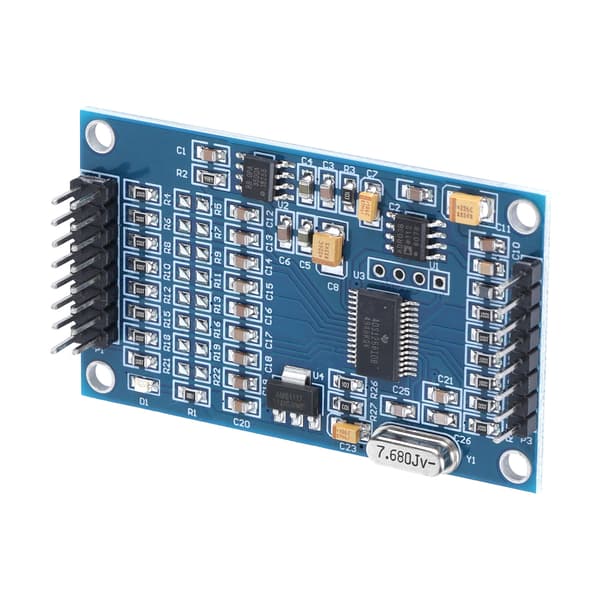

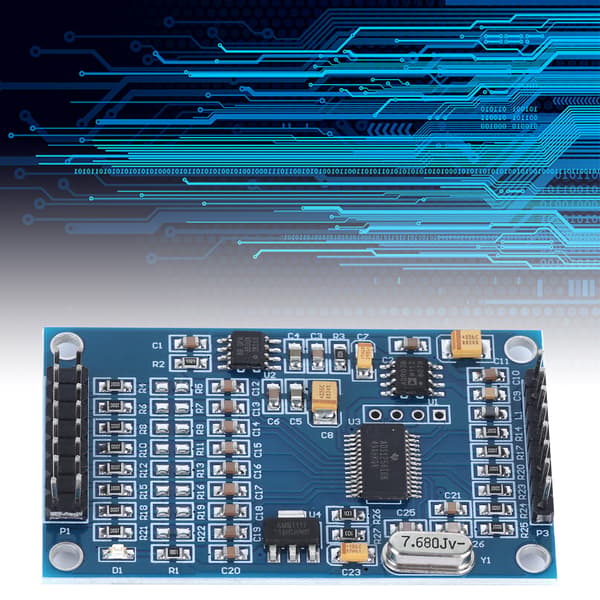

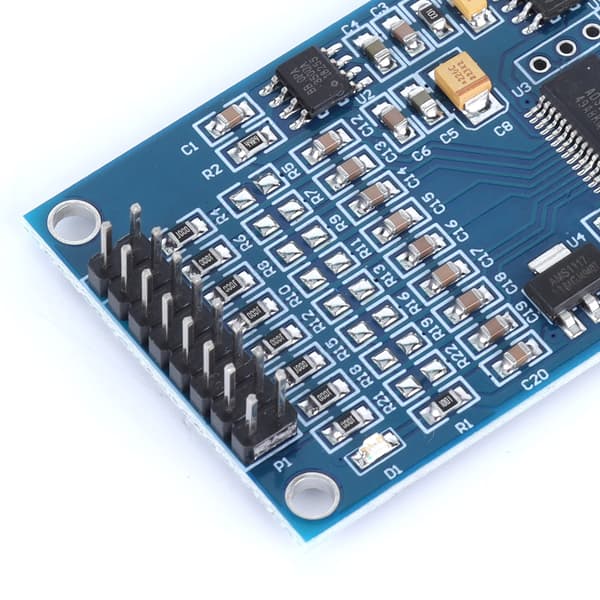

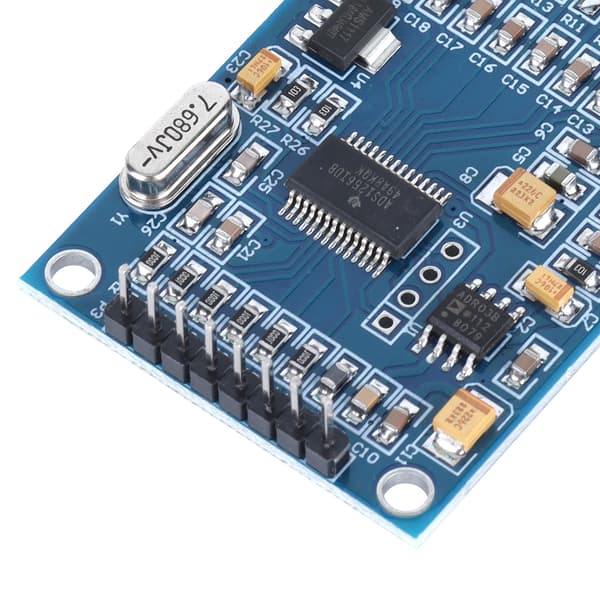

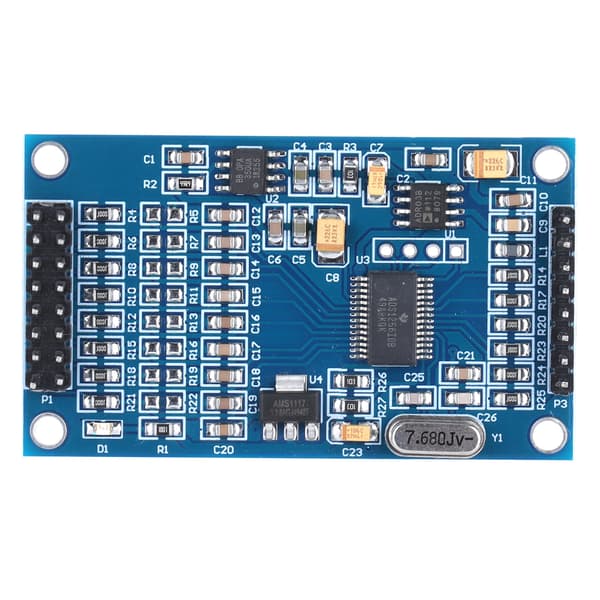

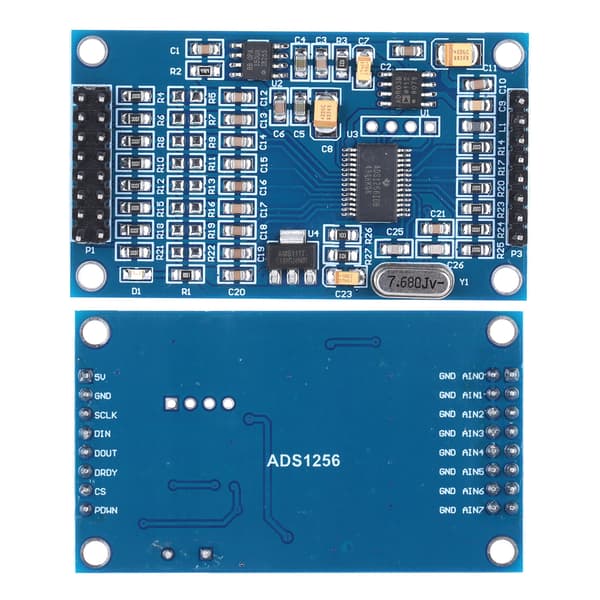

Dette ADS1256 8-kanals 24-bit ADC-modul er udstyret med TI ADS1256IDB, en lavstrøms, højpræcisions ADC-chip og en 2,5V referencespændingskilde. Det bruger SPI-interfacekommunikationsprotokollen, understøtter enkelt-endede og differentielle inputtilstande og opnår en dataoutputhastighed på op til 30ksps.

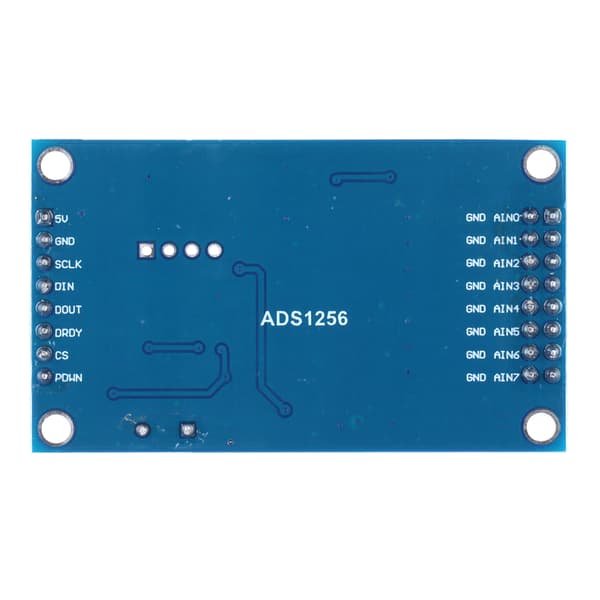

Interfacebeskrivelse:

- 5V, GND: 5V strømindgang

- SCLK, DIN, DOUT, CS: SPI-kommunikationsinterface

- DRDY: ADS1256 data i rækkefølge output (aktiv lav)

- PDWN: ADS1256 synkronisering eller sluk input (aktiv lav)

- AIN0-AIN7: Analog spændingsindgang, konfigurerbar som 8 enkelt-endede indgange eller 4 differentielle indgangsværdier. Den målte spænding skal deles med modulet. Den tredje gruppe er forskellen mellem AIN2-AIN3, hvor de fire grupper er indstillet til henholdsvis 2,5V, 2,5V, 0V og 2,5V.

Levering inkluderer:

1 x Dataopsamlingsmodul
