Anvendelser

• Horisontal, riser- og campuskabling IEEE 802.3an; 100Base-T; 1000Base-T; 2,5 GBase-T; 5 GBase-T; 10 GBase-T IEEE 802.5: 16 Mbps; ISDN; FDDI; ATM; PoE/PoE+/4PPoE

Standarder

• ISO/IEC 11801 3. udgave; IEC 61156-5; TIA-568.2-DEN 50173-1/4; EN 50288-4-1

Fysiske egenskaber:

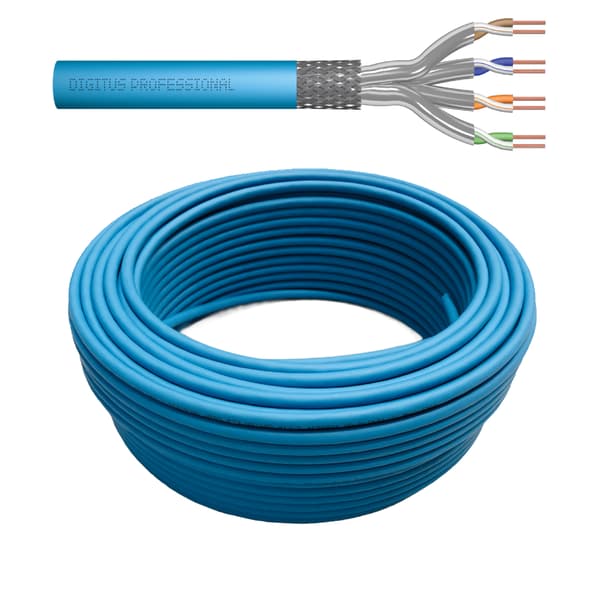

• Leder Rent udglødet kobber, AWG 23/1 kabel
• Isolering SFS-PE (Hot-cell polyethylen)
• Antal isolerede ledere 8, snoet i 4 par
• Farvekode: blå-hvid, orange-hvid, grøn-hvid, brun-hvid
• Individuel Afskærmning med et par aluminiumsplader, der sikrer 100 % dækning
• Total afskærmning Fortinnet kobberflet
• E CA ydre dæksel i henhold til EN 50575; LSZH
• Ydre kappediameter (nom.) 0,5 mm
• Ydre kappefarve Blå (RAL 5012)

Mekaniske egenskaber:

• Trækstyrke 150 N maks.
• Minimum dynamisk bøjningsradius 8 x ydre diameter mm min.
• Minimum statisk krumningsradius 4 x ydre diameter mm min.
• Opbevaringstemperaturområde -20 °C til +75 °C
• Driftstemperaturområde -20 °C til +50 °C
• Installationstemperaturområde 0 °C til +50 °C
• Ydre diameter (nominel) 7,0 mm

Elektriske egenskaber:

• Impedans 100 ± 15 ohm ved 4-100 MHz; 100 ± 25 Ω ved 100-600 MHz
• Nominel kapacitans 45 pF/mA ved 1 kHz
• Kapacitansubalance med jord maks. 1,6 pF/mA ved 1 kHz
• Min. isolationsmodstand 5 GΩ km
• Maks. DC-modstand 95 Ω/km (maks. modstandsafvigelse 2%)
• Maks. DC-sløjfemodstand 190 Ω/km (maks. modstandsubalance 2%)
• Maks. Driftsspænding 72 V DC
• Koblingsdæmpningstype 1b
• Forplantningsforsinkelse: maks. 450 ns/100 m
• Forplantningsforsinkelsesforskel: maks. 10 ns/100 m
• Separationsklasse: “d” i henhold til EN 50174-2
• NVP: 74 %
