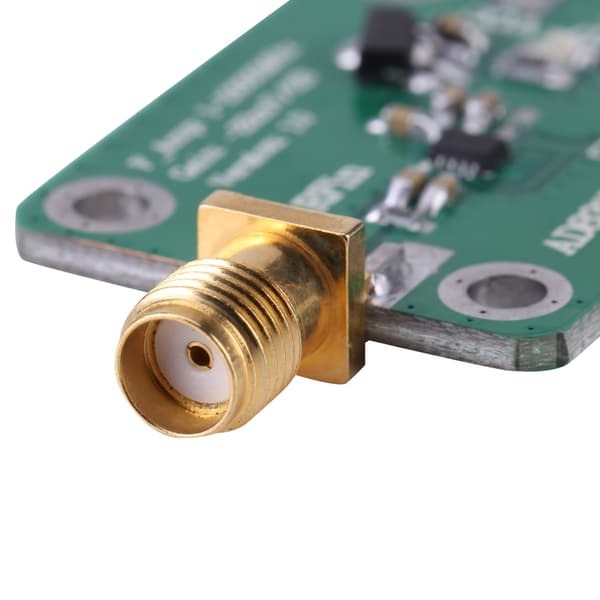

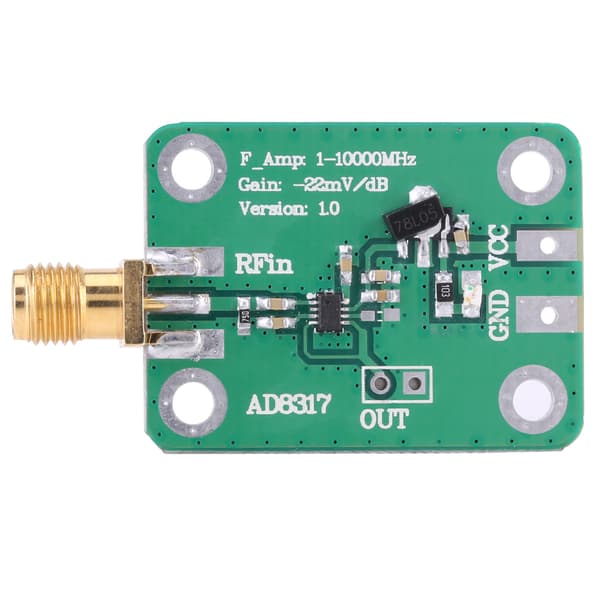

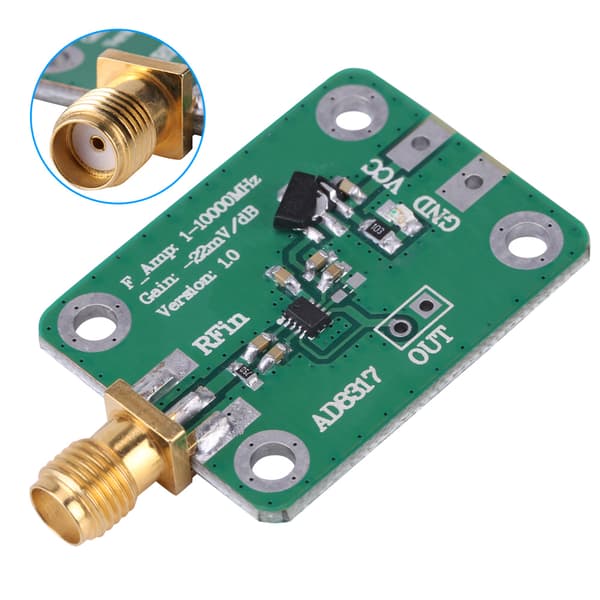

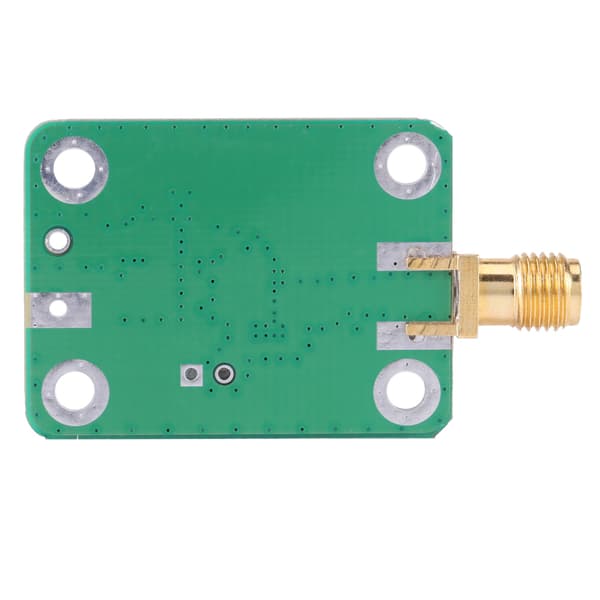

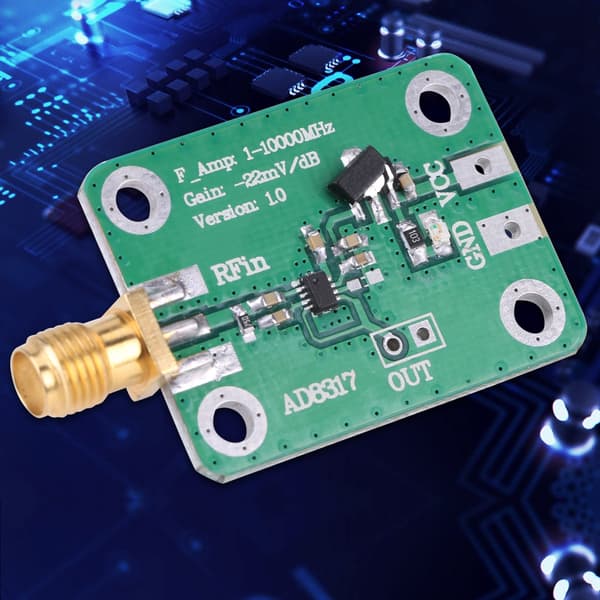

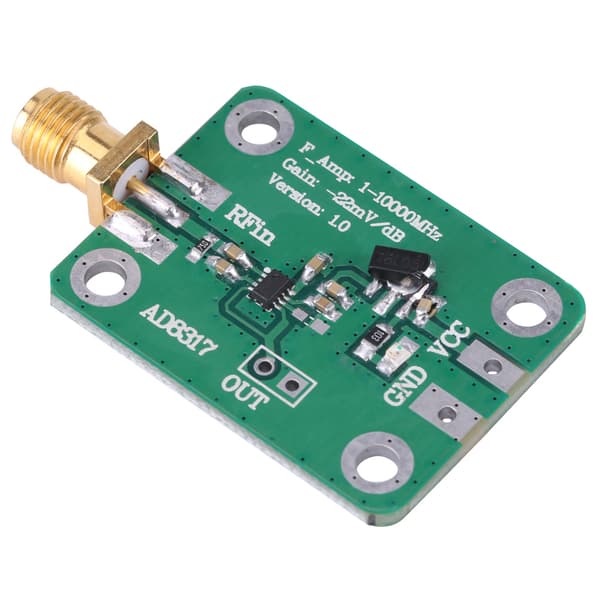

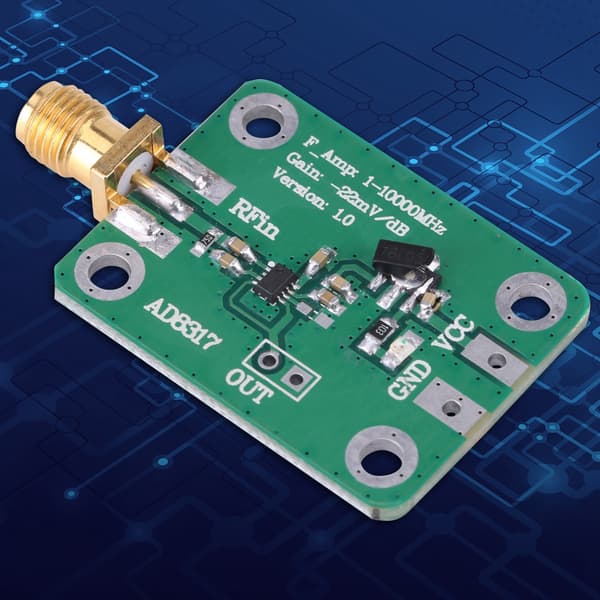

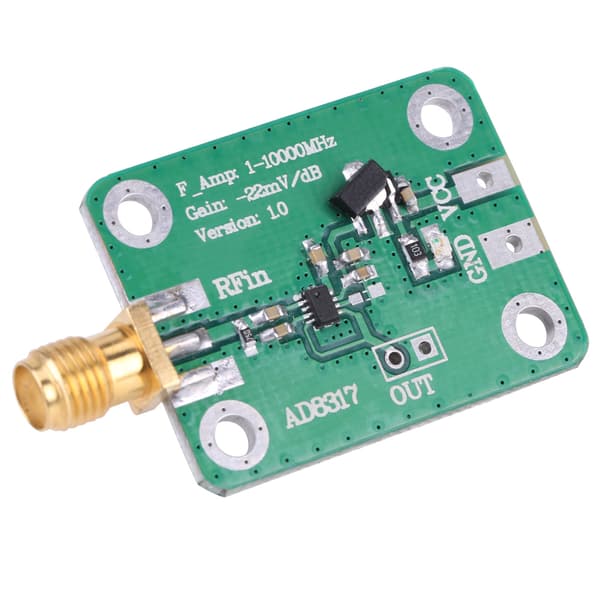

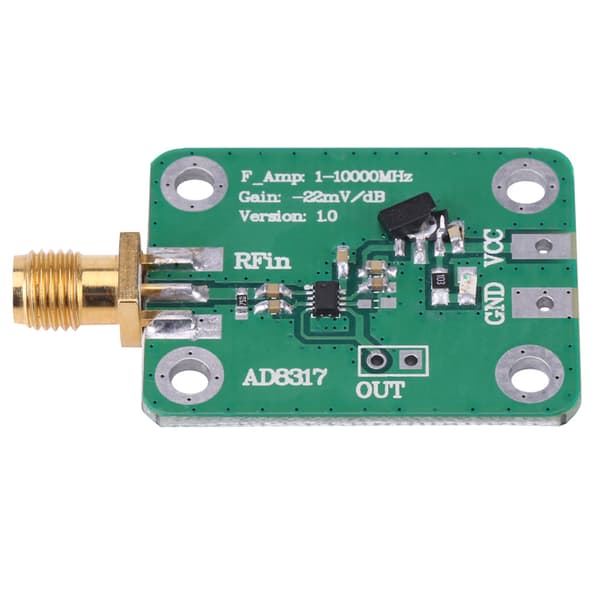

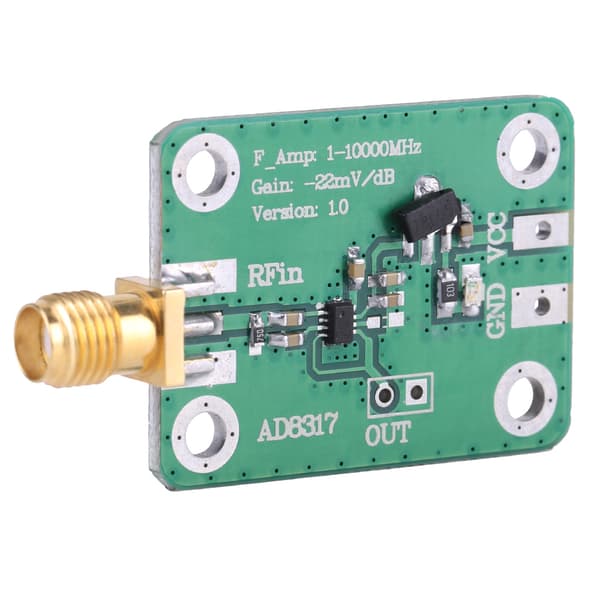

Dette RF-signalstrømdetektionsmodul er bygget omkring den højtydende AD8317-chip, designet til nøjagtig måling af radiofrekvenssignalstrøm. Det dækker et bredt driftsfrekvensområde fra 1 MHz til 10 GHz og detekterer effektniveauer fra -55 dBm til 0 dBm, hvilket konverterer RF-inputtet til en tilsvarende DC-spændingsudgang. Udgangsspændingen stiger med RF-signalets amplitude eller effekt og er direkte proportional med logaritmen af inputsignalets amplitude, hvilket effektivt udvider det detekterbare dynamiske område til 55 dB. Dette modul er meget alsidigt og velegnet til applikationer som RF-signaldetektion, signalstrømovervågning, måling af miljømæssig feltstyrke og integration i automatiske forstærkningskontrolsystemer (AGC) eller automatiske niveaukontrolsystemer (ALC).

Funktioner:

- Bruger AD8317-chippen til pålidelig og præcis RF-effektdetektion

- Detektionsfrekvensområde: 1 MHz til 10 GHz

- Effektdetektionsområde: -55 dBm til 0 dBm

- Udgangsspænding: 0,33 V til 1,65 V, proportional med inputsignalets logaritme

- Detektionshældning: -22 mV/dBm typisk værdi

- Indgangsimpedans: 50 ohm

- Forsyningsspænding: 7 V til 15 V

- Kompakt størrelse og letvægtsdesign

Specifikationer:

Arbejdsfrekvens: 1 MHz til 10000 MHz

Måleeffekt: -55 dBm til 0 dBm

Udgangsspænding: 0,33 V til 1,65 V

Detektionshældning: -22 mV/dBm typisk

Indgangsimpedans: 50 ohm

Forsyningsspænding: 7 V til 15 V

Størrelse: 25 mm x 18 mm x 8 mm (længde x bredde x højde, ca.)

Vægt: 7 g

Pakke inkluderet:

1 x RF Logaritmisk Detektormodul
