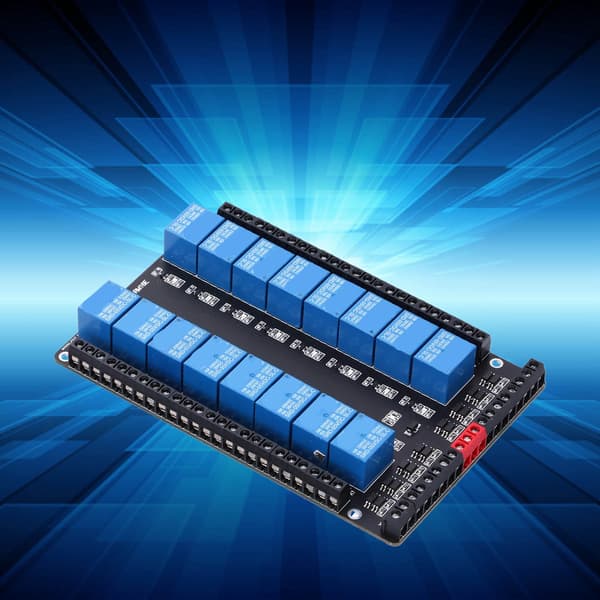

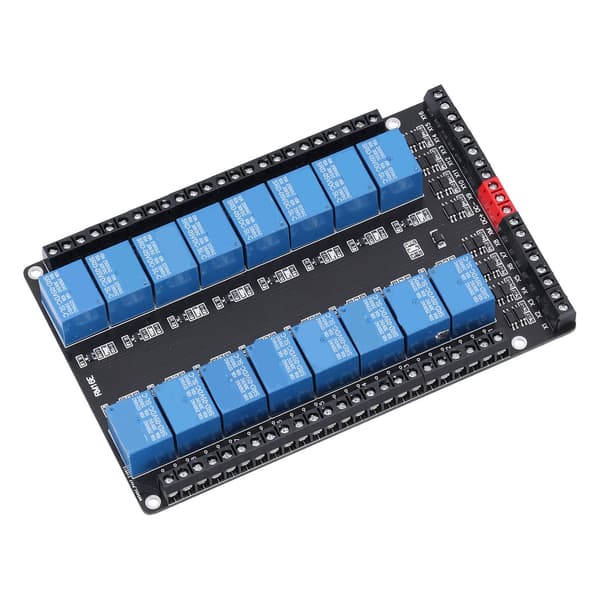

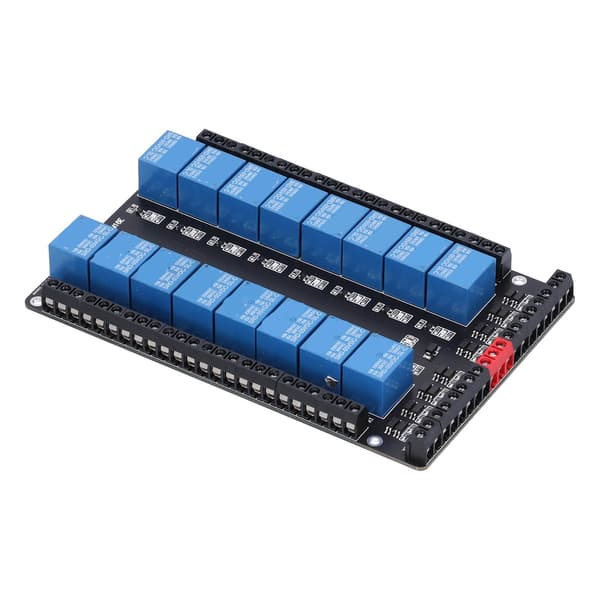

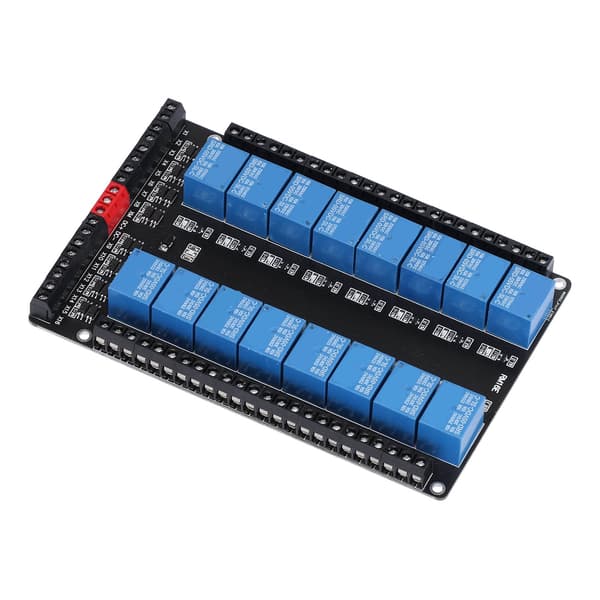

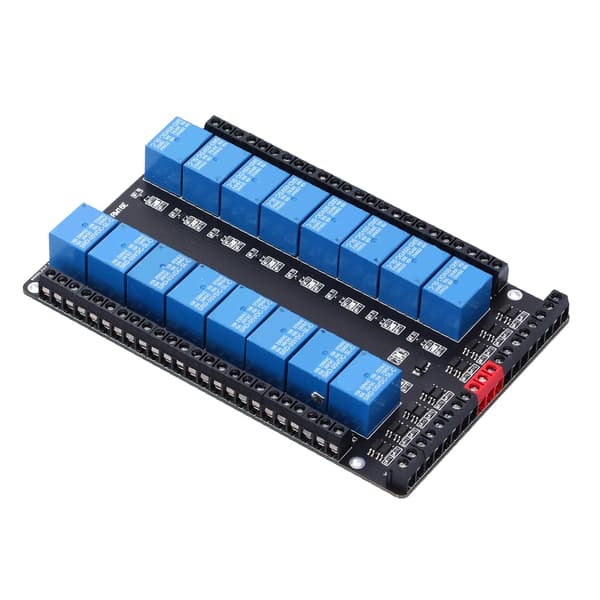

Dette relæmodul har en forbedret strømforsyning med anti-omvendt tilslutningsfunktion, der sikrer, at en forkert strømtilslutning ikke beskadiger modulet. Dets fejltolerante design forhindrer relæaktivering, selvom kontrolledningen er brudt, hvilket giver pålidelig drift.

Modulet er udstyret med ægte relæer af høj kvalitet, der understøtter en normalt åben grænsefladebelastning på AC 250V/10A og DC 30V/10A. Det bruger små tovejs isolerede optokoblere af høj kvalitet, hvilket giver stærk anti-interferenskapacitet og stabil ydeevne med en triggerstrøm på kun 5mA.

Brugere kan vælge relækontrolniveau, enten højniveau eller lavniveau pull-in. Den indbyggede strømbegrænsende modstand muliggør direkte kontrol via strømforsyningens positive og negative poler eller via I/O-porten på en enkeltchip-mikrocomputer.

Specifikation:

Varetype: Relæplade

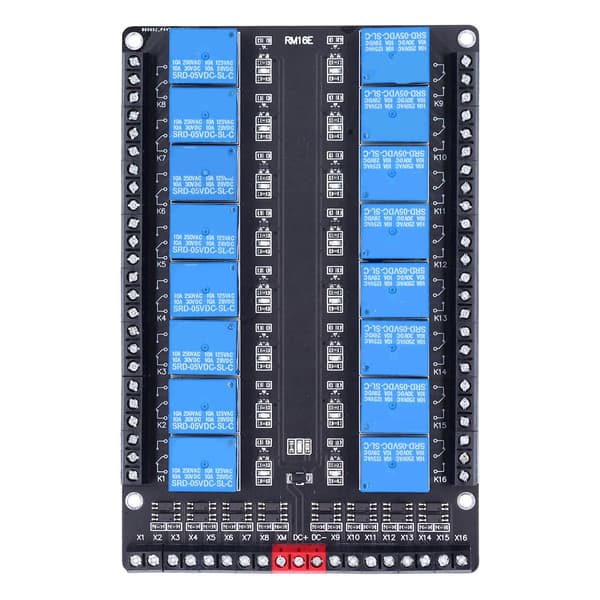

Modulstyringsterminal: 19-leder interface, alle interfaces udstyret med ledningsterminaler for bekvem ledningsføring.

- DC+: Ekstern DC-strømforsyning positiv (tilgængelig i 5V, 12V og 24V modulversioner).

- DC-: Ekstern DC-strømforsyning negativ.

- XM: Fælles terminal for den fotoelektriske isolationschip. For højniveaukontrol skal dette signal forbindes til den negative pol af brugerkontrolkortets strømforsyning. For lavniveaukontrol skal dette signal forbindes til den positive pol af brugerkontrolkortets strømforsyning.

- X1-X16: Relækontrolinterfaces. Hvis XM er forbundet til strømforsyningens negative pol, når denne port er høj (i forhold til XM), lukker det tilsvarende relæ. Hvis XM er forbundet til strømforsyningens positive pol, når denne port er lav (i forhold til XM), lukker det tilsvarende relæ.

Relæudgangsterminal: 48-leder interface, alle interfaces udstyret med ledningsterminaler for nem tilslutning.

- NO1-NO16: Relæ normalt åbne interfaces. Relæet er suspenderet før lukning og kortsluttet til COM efter lukning.

- COM1-COM16: Relæ fælles interfaces.

- NC1-NC16: Relæ normalt lukkede interfaces. Relæet er kortsluttet med COM før tiltrækning og suspenderet efter tiltrækning.

Pakkeliste:

1 x Relæmodul

Bemærk:

Dette isolerede relæmodul er designet til at tilpasse sig barske elektromagnetiske miljøer eller høje signalkrav. For at opnå fuldstændig isolation skal strømforsyningen til brugerkontrolpanelet (referencestrømforsyningen forbundet til XM) adskilles fra relæmodulets strømforsyning (DC+ / DC-).
