Dette afstandsmålingsmodul tilbyder præcis og pålidelig ydeevne i et kompakt design. Det er konstrueret til nem brug og nøjagtig afstandsmåling, hvilket gør det til et alsidigt værktøj til forskellige applikationer.

Nøglefunktioner inkluderer en lille størrelse for bekvem håndtering, lav spænding og lavt strømforbrug for stabil drift og høj målenøjagtighed med stærk anti-interferenskapacitet. Sensoren er integreret med et ledningsindkapslet vandafvisende design, der sikrer pålidelig ydeevne under våde eller barske forhold. Den er bredt egnet til horisontal afstandsmåling, forhindringsundgåelse, automatisk kontrol, sikkerhedssystemer og industrielle kontrolapplikationer.

Specifikationer:

Arbejdsspænding: DC5V

Hvilestrøm: 5mA

Samlet arbejdsstrøm: 30mA

Bølgeoverførselsfrekvens: 40kHz

Maks. Måleafstand: 5m

Blindzone: 25cm

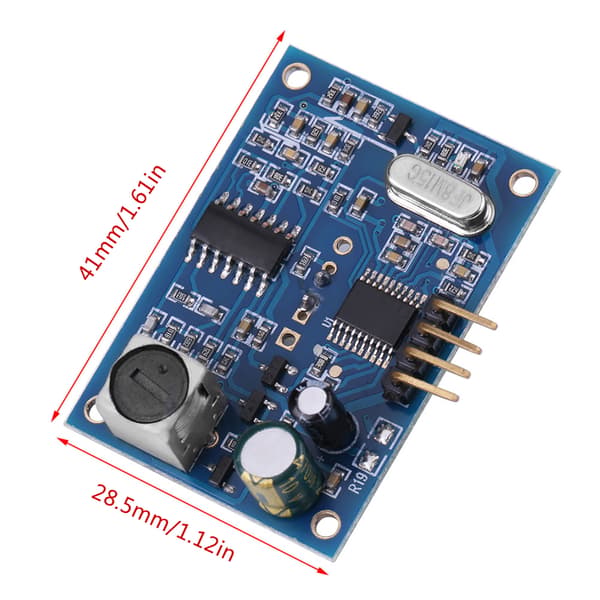

Størrelse: 28,5 x 41mm

Opløsning: Cirka 0,5cm

Vinkel: Mindre end 50 grader

Arbejdstemperatur: -10 til 70 grader Celsius

Opbevaringstemperatur: -20 til 80 grader Celsius

Ledningsforbindelser:

+5V til strømforsyning positiv

Trig til kontrol

Echo til modtagelse

GND til strømforsyning negativ

Grundlæggende arbejdsprincip:

1. Brug IO-port Trig til at udløse afstandsmåling med et højt niveau signal på mindst 10 mikrosekunder.

2. Modulet sender automatisk otte 40kHz firkantbølger og registrerer, om der er et retursignal.

3. Når et retursignal registreres, udsender IO-port Echo et højt niveau. Varigheden af dette høje niveau svarer til tiden fra afsendelse til modtagelse af ultralydbølgen. Testafstanden beregnes som (højt niveau tid multipliceret med lydhastighed på 340m/s) divideret med 2.

Dette modul er enkelt at bruge: send et højt niveau på mere end 10 mikrosekunder fra én port, vent derefter på et højt niveau output ved modtageporten. Start en timer, når output registreres, og aflæs tiden, når porten bliver lav, hvilket giver måletiden. Brug denne tid til at beregne afstanden. Kontinuerlig cykling muliggør mobile måleværdier.

Ultralydstidsdiagrammet viser, at et pulsudløsersignal på mere end 10 mikrosekunder er tilstrækkeligt. Modulet sender derefter otte 40kHz cyklusniveauer og registrerer returbølgen. Et ekkosignal udsendes, når returen er registreret. Pulsbredden af ekkosignalet er proportional med den målte afstand. Beregn afstanden ved hjælp af intervallet mellem afsendelse og modtagelse af signaler. Formel: mikrosekunder divideret med 58 er lig med centimeter, eller mikrosekunder divideret med 148 er lig med tommer. Alternativt er afstanden lig med højt niveau tid multipliceret med lydhastighed (340m/s) divideret med 2. En foreslået testcyklus på mere end 60 millisekunder forhindrer det transmitterende signal i at påvirke ekkosignalet.

Pakken inkluderer:

1 x Afstandsmålingsmodul og sensor

Bemærk:

Vær opmærksom på, at den nye type eller gamle type af dette produkt vil blive sendt tilfældigt. Sørg for, at du er indforstået med dette, før du bestiller.
