Dette produkt er et DIY elektronisk sæt designet til at skabe en vandstrømmende lyseffekt. Det er bygget op omkring et selvsvingende multivibratorkredsløb og en dekadisk tæller, der leverer en klassisk sekventiel LED-belysningsoplevelse. Sættet er ideelt til at lære om oscillatorkredsløb og tælleroperationer.

Sættet består primært af et urgenereringskredsløb og et dekadisk tællerkredsløb. Kernen i den selvsvingende multivibrator er NE555 timer-IC'en. Strømforsyningen oplader kondensator C1 gennem modstandene R2, R3 og R4. Når C1 begynder at oplade, forbliver ben 2 på NE555 på et lavt niveau, hvilket holder udgangsben 3 højt. Når C1 er opladet til to tredjedele af forsyningsspændingen via R2, R3 og R4, skifter udgangen på ben 3 fra høj til lav. På dette tidspunkt tændes NE555's interne afladningstransistor, og kondensator C1 aflades gennem R4, R3 og ben 7, indtil spændingen over C1 falder til under en tredjedel af forsyningsspændingen. Derefter vender ben 3 tilbage til et højt niveau, og C1 oplades igen. Denne opladnings- og afladningscyklus skaber en kontinuerlig oscillation.

Opladningstiden beregnes som 0,695 gange summen af R2, R3 og R4 multipliceret med C1. Afladningstiden er 0,695 gange summen af R4 og R3 multipliceret med C1. Ved at justere modstand R4 kan du styre oscillatorens udgangsfrekvens. Denne justering ændrer også LED-lysene' strømningshastighed, så du kan tilpasse den visuelle effekt.

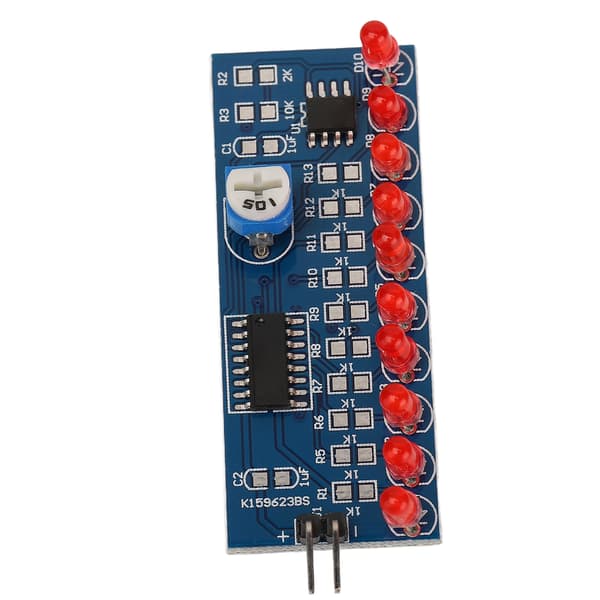

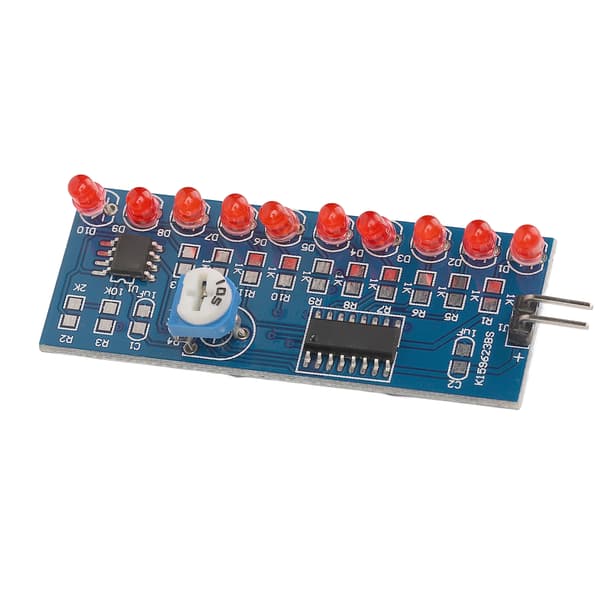

Ur-oscillationssignalet fra NE555 føres kontinuerligt til ben 14 på CD4017 tæller-IC'en. Ti LED'er er forbundet til de ti udgangsterminaler på CD4017. Når ursignalet driver CD4017, går dets udgange højt i rækkefølge, hvilket får LED'erne D1 til D10 til at lyse op efter hinanden. Dette producerer den vandstrømmende lyseffekt.

Specifikation:

Varetype: Vandstrømmende lys

Strømforsyningsspænding: 2,5-14,5V

PCB-størrelse: Ca. 54 x 21 mm / 2,13 x 0,83 tommer

PCB-tykkelse: Ca. 1,6 mm / 0,06 tommer

Pakkeliste:

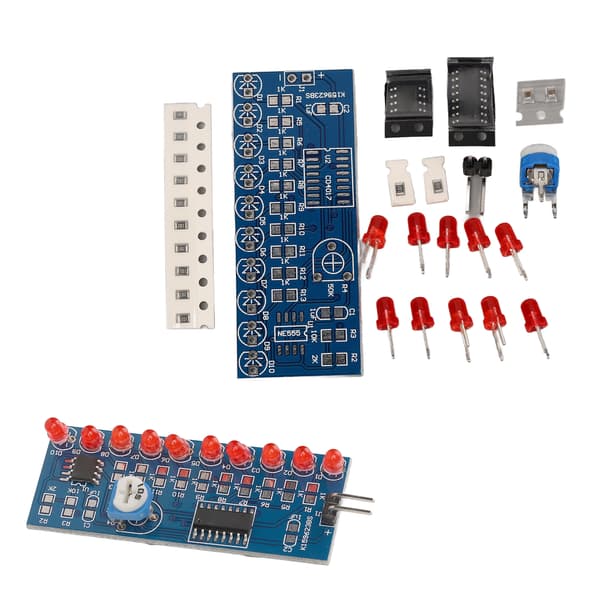

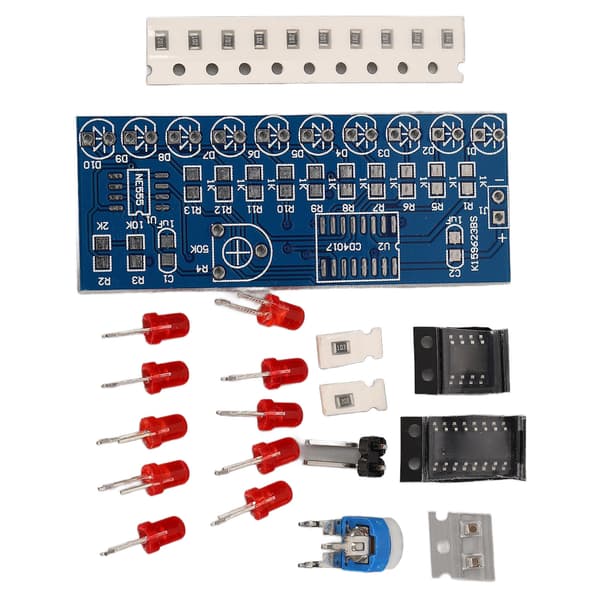

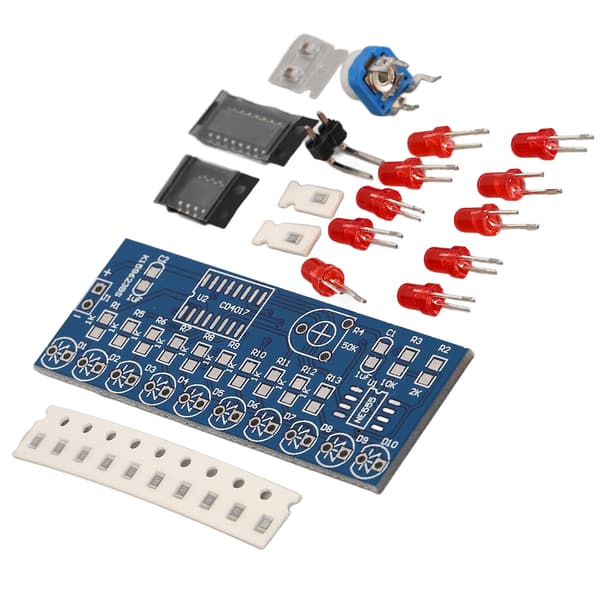

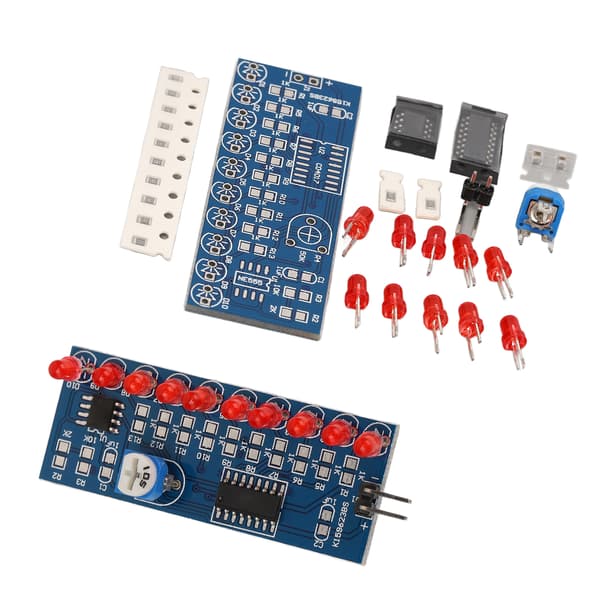

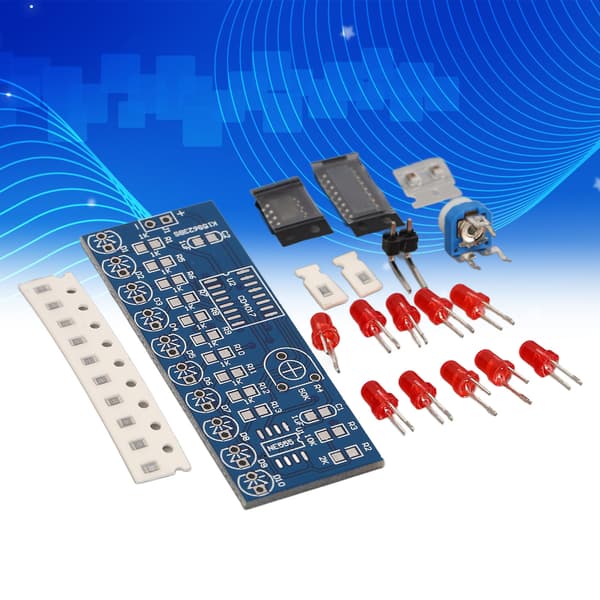

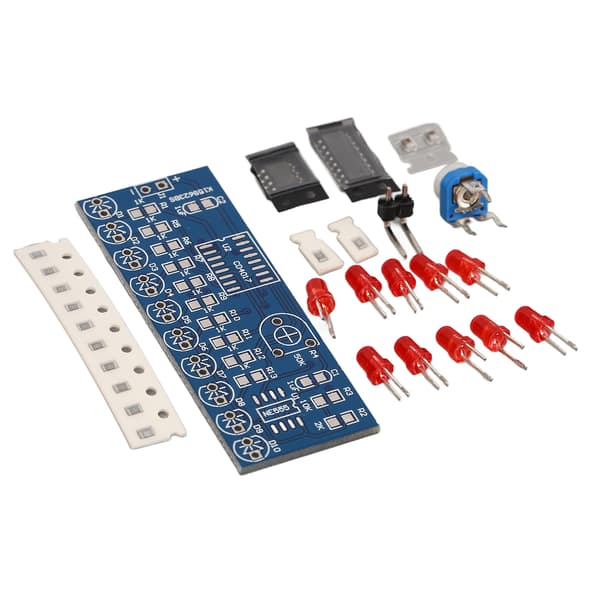

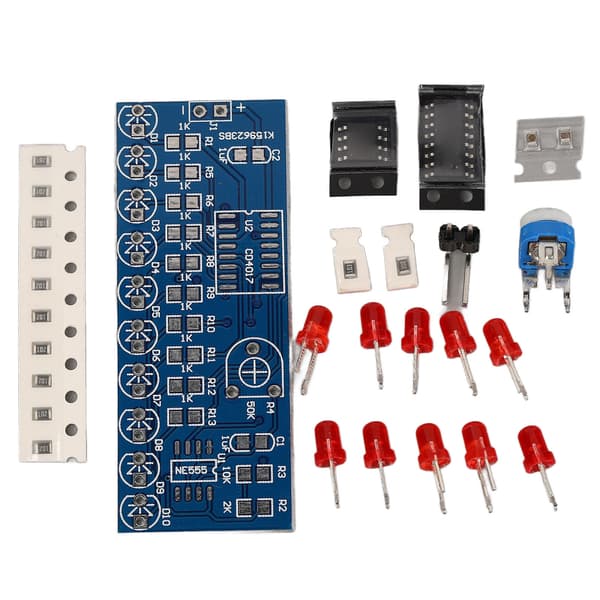

1 x Vandstrømmende lyssæt (19 stk.)

Denne pakke indeholder alle nødvendige komponenter til montering. Sættet indeholder i alt 19 dele, herunder printkortet, NE555 IC, CD4017 IC, modstande, kondensatorer, LED'er og andre nødvendige dele. Dimensionerne og specifikationerne er angivet ovenfor for at sikre nøjagtig opsætning. Printkortet måler ca. 54 gange 21 millimeter med en tykkelse på ca. 1,6 millimeter, hvilket gør det kompakt og velegnet til forskellige projekter. Driftsspændingsområdet er fra 2,5V til 14,5V, hvilket giver fleksibilitet i valg af strømkilde.
