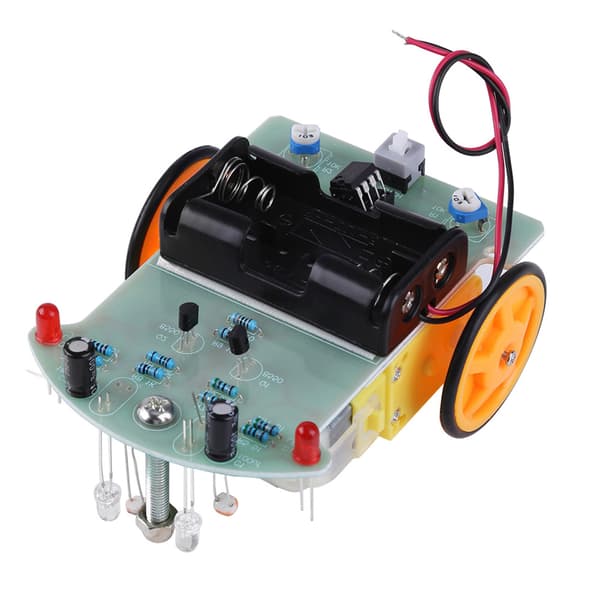

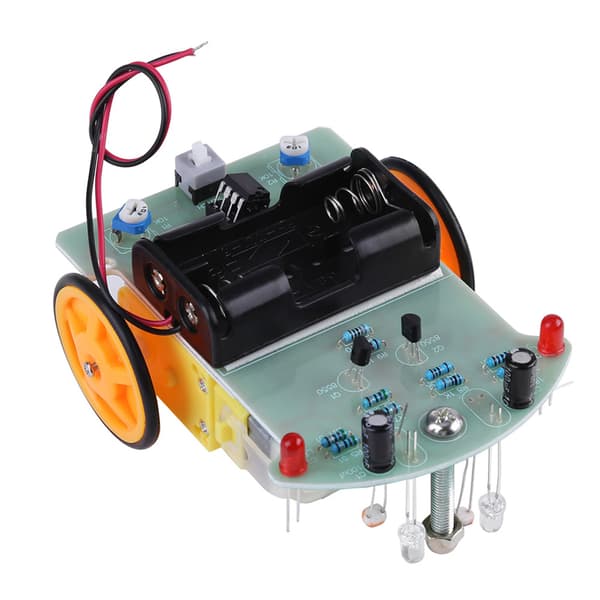

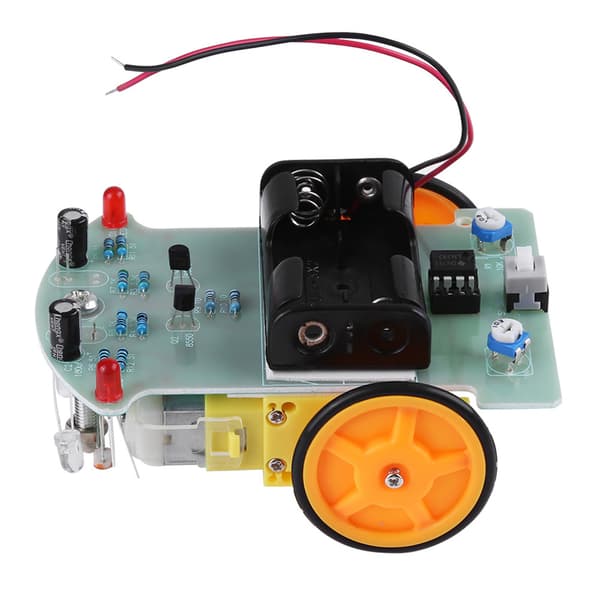

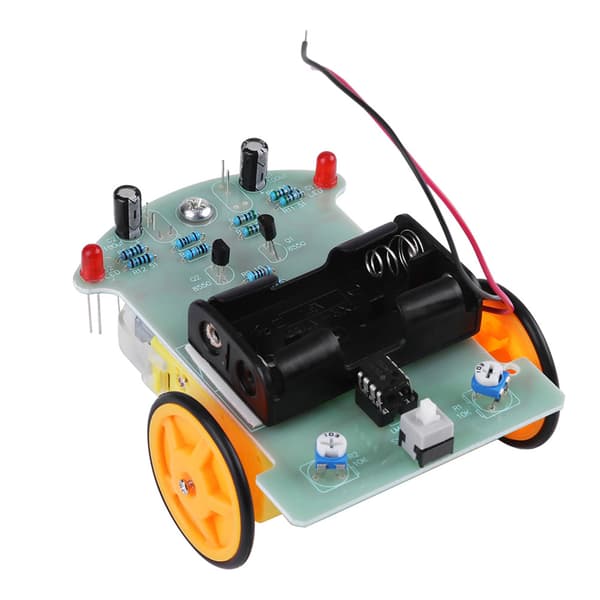

Dette smarte sporingsbil DIY-sæt er designet til at hjælpe dig med at forstå mekaniske principper og opnå praktisk viden om elektroniske komponenter, herunder fotoelektriske sensorer, spændingskomparatorer og motordrevkredsløb, gennem en praktisk samleproces. Sættet giver en engagerende måde at lære om elektronik og styresystemer på.

Den lysfølsomme modstand i dette sæt registrerer intensiteten af eksternt lys. Når det omgivende lys er stærkere, bliver modstandsværdien mindre. Når det røde LED-lys projiceres på en hvid overflade versus en sort overflade, er refleksionshastigheden forskellig, hvilket får den lysfølsomme modstand til at variere. Denne variation gør det muligt for kredsløbet at skelne mellem de to områder, hvilket er afgørende for sporingsfunktionen.

LM393 er et dobbeltkanals spændingskomparator integreret kredsløb, der består af to uafhængige præcisionsspændingskomparatorer. Det sammenligner to indgangsspændinger og justerer udgangsspændingen baseret på indgangsforskellen, hvilket muliggør nøjagtig og responsiv kontrol i kredsløbet.

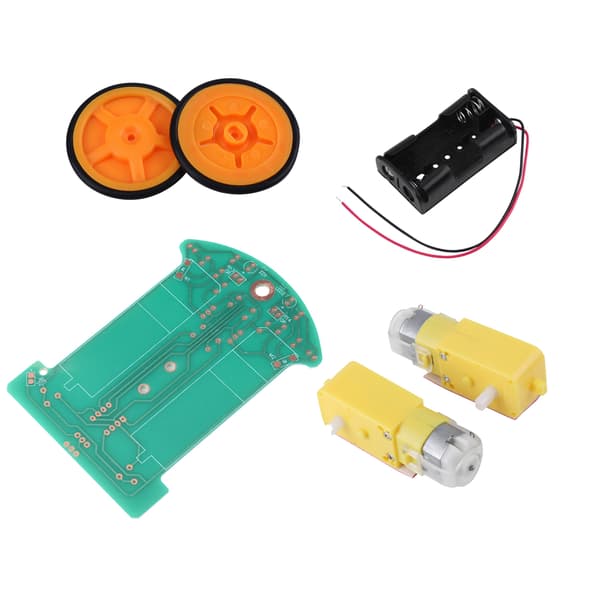

Den specialfremstillede motor inkluderer et reduktionsgear, hvilket betydeligt forenkler den mekaniske opsætning og gør den yderst velegnet til begyndere og hobbyfolk. Dette design reducerer samlevanskelighederne, samtidig med at den pålidelige ydeevne opretholdes.

Under drift sammenligner LM393 aflæsningerne fra to lysfølsomme modstande. Når en ubalance registreres, stopper den den ene sidemotor og accelererer den anden sidemotor for at styre bilen tilbage i den korrekte retning. Hele denne proces fungerer som et lukket kredsløbsstyresystem, der muliggør hurtige og følsomme justeringer for jævn sporing.

Samlevejledning:

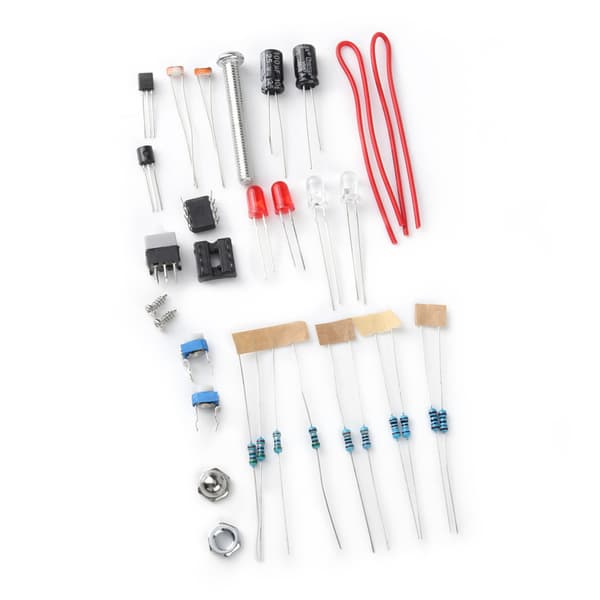

Trin 1: Svejsning af kredsløb - Begynd med den elektroniske svejsedel, som er relativt enkel. Følg komponentniveauet fra lavt til højt. Svejs først de otte modstande, og det er vigtigt at bruge et multimeter til at bekræfte, at hver modstandsværdi er korrekt, før du fortsætter.

Trin 2: Mekanisk samling - Tilslut den røde ledning til den positive 3V strømforsyning, og den gule ledning til jord. Eventuel overskydende ledning kan bruges til motorforbindelserne.

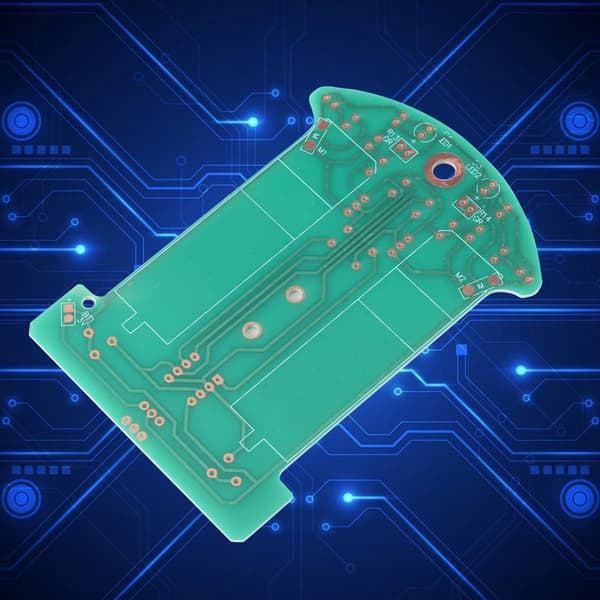

Trin 3: Installation af det fotoelektriske kredsløb - Monter de lysfølsomme modstande og lysemitterende dioder (vær opmærksom på polaritet) omvendt på printkortet. Oprethold en jordafstand på ca. 5 mm, og hold både de lysfølsomme modstande og LED'erne i en afstand af 5 mm fra hinanden. Efter installationen kan du udføre en strømtest.

Trin 4: Køretøjsfejlfinding - Den korrekte fremadgående retning er langs universalhjulets retning. Hvis du trykker og holder den venstre fotomodstand nede, skal hjulene på højre side af bilen rotere. Tryk og hold den højre fotomodstand nede, og hjulene på venstre side skal rotere. Hvis bilen kører baglæns, kan du bytte ledningerne til de to motorer. Hvis den ene side fungerer normalt, mens den anden side bevæger sig baglæns, skal du blot bytte ledningerne til den baglæns side.

Pakken indeholder:

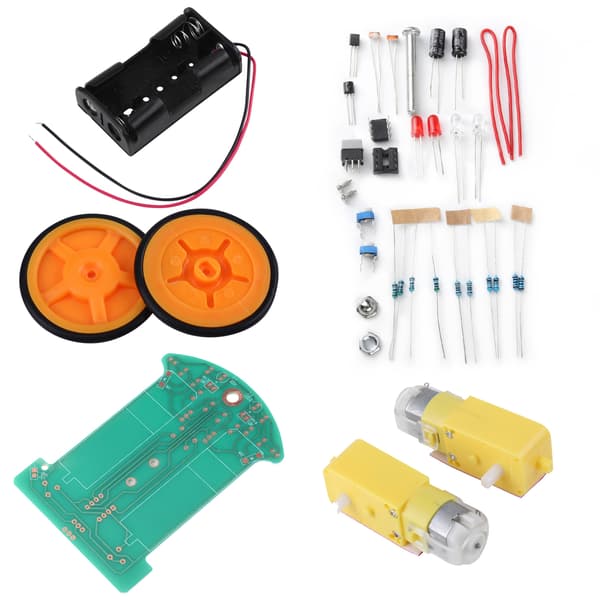

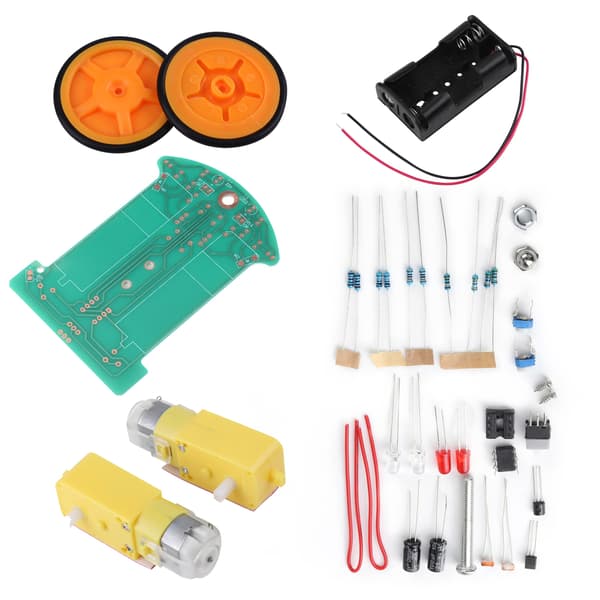

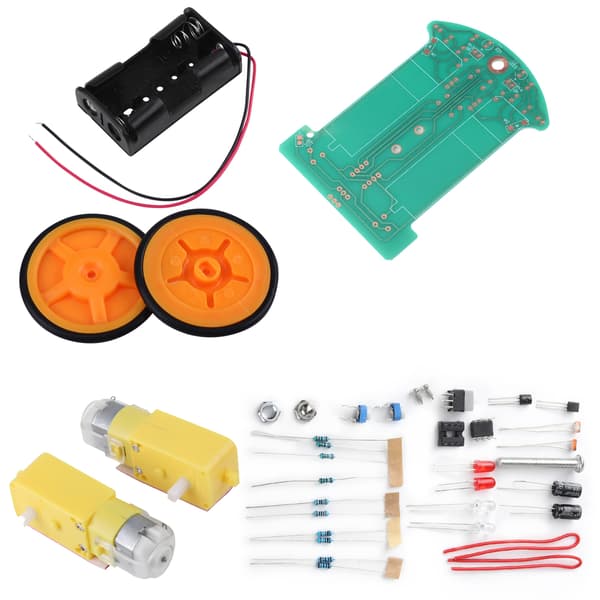

1 x Smart Bil DIY Sæt (Adskilte dele)

Bemærk:

Bemærk venligst, at den nye type og den gamle type af dette produkt vil blive sendt tilfældigt, og sørg for, at du ikke har noget imod det, før du bestiller.
