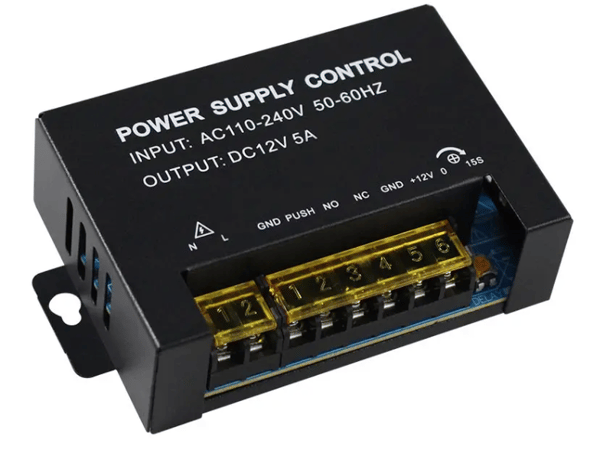

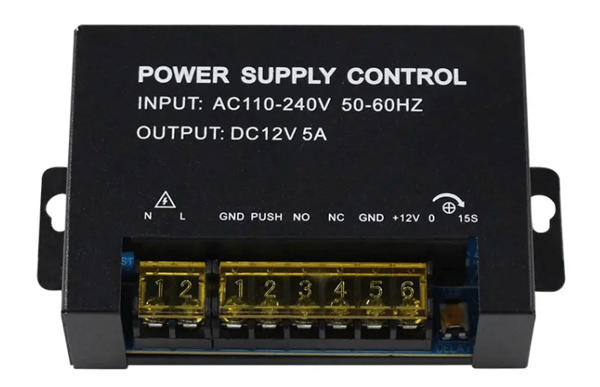

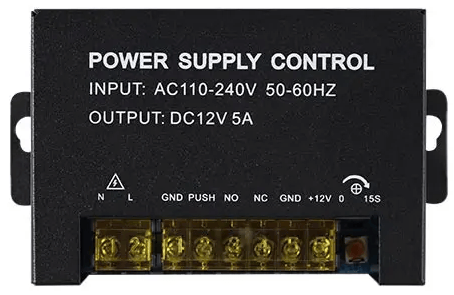

Spreest strømforsyningscontroller er en alsidig og pålidelig enhed, der er perfekt til adgangskontrolsystemer, sikrer sikkerhed og brugervenlighed. Takket være avancerede funktioner og en robust konstruktion er ideel til brug i hjem, kontorer og andre faciliteter, der kræver effektiv adgangskontrol.

Strømforsyningen kan understøtte to adgangskontrolsystemer samtidigt.

Nøglefunktioner

• Strømforsyningen kan understøtte to adgangskontrolsystemer samtidigt.
• Lavt energiforbrug: Energieffektiv, hvilket reducerer driftsomkostningerne.
• Reducerer belastningen på adgangscontrolleren: Minimerer risikoen for skjulte problemer i installationen.
• NC/NO-udgange: Kompatibilitet med forskellige typer elektriske låse.
• Justerbar forsinkelsestid: Fleksibilitet i indstillinger af låsetidspunkt fra 0 til 15 sekunder.
• Automatisk beskyttelsesfunktion: Beskyttelse mod overbelastning og kortslutninger.
• Understøtter forskellige enheder: Understøtter elektromagnetiske låse, adgangscontrollere, udgangsknapper og dørklokker.
• Materialer af høj kvalitet: Lavet af holdbare materialer, sikrer langvarig brug.

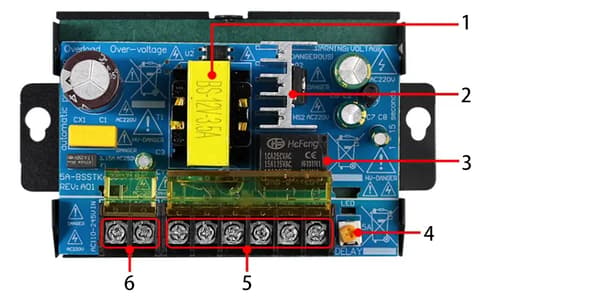

Styringskomponenter

1. Transformer: Ansvarlig for at konvertere AC-indgangsspændingen (110-240V) til en lavere spænding, der er egnet til yderligere kredsløb. Giver stabil strøm til hele enheden og tilsluttede komponenter.

2. Køleplade: Ansvarlig for at aflede varme, der genereres af elektroniske komponenter såsom relæer og transformeren. Kølepladen hjælper med at opretholde enhedens passende driftstemperatur, hvilket forhindrer overophedning og sikrer lang levetid.

3. Relæ:

Bruges til at styre strømtilførslen til tilsluttede enheder, såsom elektriske låse. Relæet er en nøglekomponent, der gør det muligt at tænde og slukke for strømmen til disse enheder baseret på styresignaler.

4. 15S (0-15 sekunder): Knap til justering af forsinkelsestid. Giver dig mulighed for at indstille, hvor længe låsen skal forblive åben efter aktivering, fra 0 til 15 sekunder.

5. Tilslutninger

• GND (Jord): Jord (jord). Sikrer elektrisk sikkerhed ved at jorde enheden.
• TRYK: Udgangsknapindgang. Ved at tilslutte dette stik kan låsen styres ved hjælp af udgangsknappen.
• NO (Normalt åben): Normalt åben udgang. Kredsløbet lukker, når det aktiveres, hvilket kan bruges til at styre elektromagnetiske låse.
• NC (Normal lukket): Normalt lukket udgang. Kredsløbet åbner, når det aktiveres, hvilket kan bruges til at styre låse, der kræver et åbent kredsløb for at låse op.
• +12V: 12V DC strømudgang. Leverer strøm til perifere enheder såsom adgangscontrollere, kortlæsere, elektromagnetiske låse.
• GND (Jord): Ekstra jordudgang til perifere enheder.

6. Strøm

• Linje: Faseindgang for strøm. Tilslut strømfaseledningen (AC 110-240V) til dette stik.
• N (Nul): Strømneulindgang. Tilslut strømneulindledningen (AC 110-240V) til dette stik.

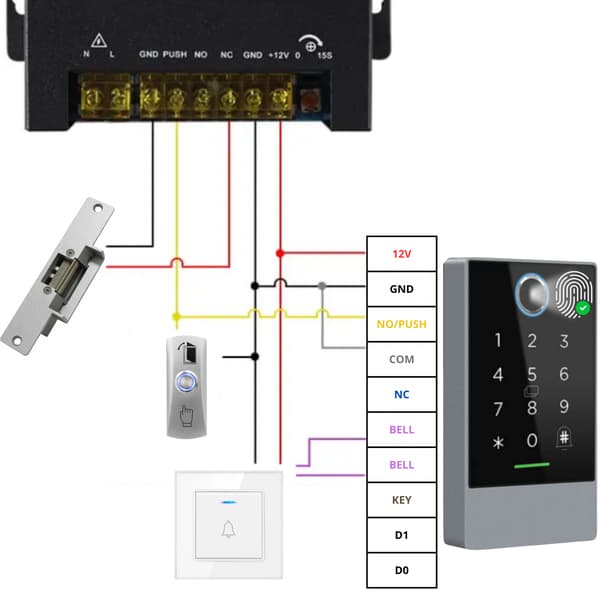

Eksempel på tilslutningsdiagram for strømforsyningscontrolleren

1. Strømforsyningstilslutning:

Strømindgang: Strømforsyningens (blå) og neutrale (røde) ledninger (AC 230V 50Hz) er forbundet til L- og N-stikkene på strømforsyningscontrolleren.

2. Tilslutning af el-slutbled (elektrisk slutbled):

NO (Normalt åben) udgang: NO-udgangen (gul ledning) på strømforsyningscontrolleren er tilsluttet den ene ende af el-slutbledet.

COM-udgang (fælles): COM-udgangen (sort ledning) på strømforsyningscontrolleren er tilsluttet den anden ende af dørslaglet. Når den aktiveres, lukker kredsløbet og låser dørslaglet op.

3. Tilslutning af udgangsknappen:

Udgangsknap: Udgangsknappen (DØR UDGANG) er tilsluttet PUSH (gul ledning) og GND (sort ledning) terminalerne på strømstyringen. Ved at trykke på knappen åbnes låsen, så du kan forlade rummet.

4. Tilslutning af kombinationslås:

Strømforsyning til kombinationslås: +12V (rød ledning) og GND (sort ledning) udgangene på strømstyringen er tilsluttet de tilsvarende stik på kombinationslåsen, der forsyner enheden med strøm.

Låsestyring: NO/PUSH (gul ledning) og COM (grå ledning) udgangene på strømstyringen er forbundet til de tilsvarende stik på kombinationslåsen, så låsen kan styres ved hjælp af den indtastede kode.

5. Kabelforbundet dørklokketilslutning:

Dørklokke: Dørklokkeledningerne er forbundet til KLOKKEstikkene (lilla ledning) på strømstyringen, hvilket gør det muligt for dørklokken at lyde, når der forsøges adgang.

Specifikation

• Indgangsspænding: AC110V-AC240V / 50-60HZ
• Udgangsspænding: DC12V
• Øjeblikkelig strøm: 5A
• Konstant strøm: 3,5A
• Driftstemperatur: -20℃ ~ +60 ℃
• Arbejdsfugtighed: ≤ 90%
• Forsinkelsestid: 0~15 sekunder (justerbar)

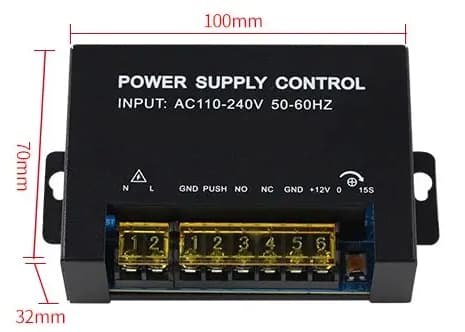

• Dimensioner: 100 x 70 x 32 mm

Sættet indeholder

• 1x Strømforsyningscontroller K10 5A
• Brugermanual

Manualen på polsk i elektronisk version er tilgængelig i den vedhæftede fil til download. Du finder den under vores produktbeskrivelse .
