Formål:

Temperaturregulatoren bruges til at styre varme- og ventilationsenheder for at opretholde en konstant omgivelsestemperatur.

Funktioner:

• Driftstilstand: opvarmning / køling.
• Aflæsningskorrektion ±9°C.
• Alarm ved overskridelse af temperaturen med 5°C over den indstillede værdi.
• Projektion af den aktuelt målte temperaturværdi.

Betjening:

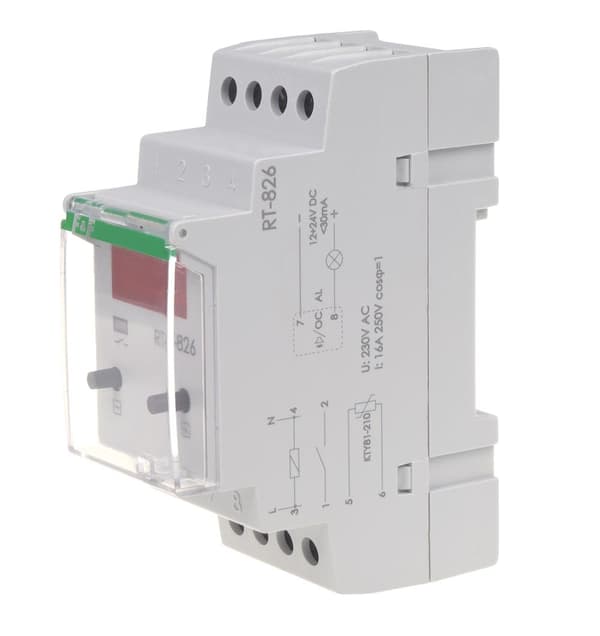

Regulatoren er, afhængigt af den valgte driftstilstand, designet til at styre varme- eller køleenheder. I driftstilstand viser displayet den aktuelt målte temperaturværdi. Lukning af regulatorens kontakt (tænding af den styrede enhed) signaleres af en rød LED. Den indstillede temperatur, hysterese og driftstilstand indstilles ved hjælp af to knapper på forsiden af regulatoren. Overskridelse af den indstillede temperatur på 5°C signaleres ved, at displayet blinker. Styringen kan valgfrit give akustisk og visuel signalering, når den målte temperatur overstiger den indstillede temperatur med 5°C (f.eks. i tilfælde af fejl i den styrede enhed eller "fastklæbning" af styringskontakten).

Tekniske data:

• Strømforsyning 230V AC
• Laststrøm <16A
• Separeret kontakt 1NO
• Temperaturjusteringsområde -25÷130°C
• Hysterese - justerbar 1÷3°C
• Indstillingsnøjagtighed 1°C
• Målenøjagtighed ±1°C
• Temperatursensor KTY 81-210
• Akustisk signalering DAP12 buzzer
• Resonansfrekvens 2,4kHz
• Lydstyrke 80dB
• Signaludgang Visuel åben kollektor (OC)
• Tilslutningsspænding 12÷24V DC
• Strøm <30mA
• Display 3×segment LED 5×9mm
• Kontakt aktiveringssignal rød LED
• Temperaturføler
• -25÷60°C RT
• 60÷130°C RT823
• Strømforbrug 1,1W
• Driftstemperatur -25÷50°C
• Tilslutning 2,5mm² skrueterminaler
• Mål 2 moduler (35mm)
• Montering på en 35mm skinne

Føler medfølger ikke.
