Dette MCU TTL til RS485-modul giver pålidelig og effektiv seriel kommunikation med avanceret ESD-beskyttelse på plus eller minus 15KV, hvilket sikrer minimeret EMI og reduceret signalrefleksion. Den begrænsede slew rate-driver understøtter fejlfri signaloverførsel med op til 500Kbps, hvilket gør den ideel til stabil dataoverførsel i forskellige applikationer.

Til multi-maskine kommunikation har modtagerens indgangsimpedans en 1/4 enhedsbelastning, hvilket tillader forbindelse til en bus med op til 128 enheder. De vinklede benletter letter nem test, og du kan også installere modulet ved at svejse lige ben på dit printkort for fleksible monteringsmuligheder.

Modulet er fuldt hot-swappable, hvilket forhindrer signalblokeringsproblemer, der ofte ses med andre 485-chips. Det bruger SMD tantal-kondensatorer med dobbelt høj- og lavfrekvent strømforsyningsfiltrering for forbedret stabilitet. Derudover inkorporerer det dobbelte transientundertrykkende TVS600W-dioder for overlegen overspændingsbeskyttelse, sammen med 100 ohm strømbeskyttelsesmodstande og et patch-design for at forbedre 485-signalintegriteten.

Med terminaler og svejseledningshuller forenkler dette modul fejlfinding og endelig ledningsføring. Svejseledninger forbedrer signalpålideligheden, og både RS485- og TTL-signaler føres på én side for at sikre optimal signalkvalitet og integritet. Den industrielle chip inkluderer et stort messingområde for at forhindre signalinterferens, en RXD-signalindikator, seriel portindgangsbeskyttelse og understøtter ultra-langdistance transmission op til tusinder af meter.

Modulet inkluderer også en 120 ohm terminalforbindelsesmodstand, som kan aktiveres ved at kortslutte SET-punktet. Når linjelængden overstiger 200 meter, forbedrer aktivering af denne modstand signalstabiliteten og reducerer bitfejlraten.

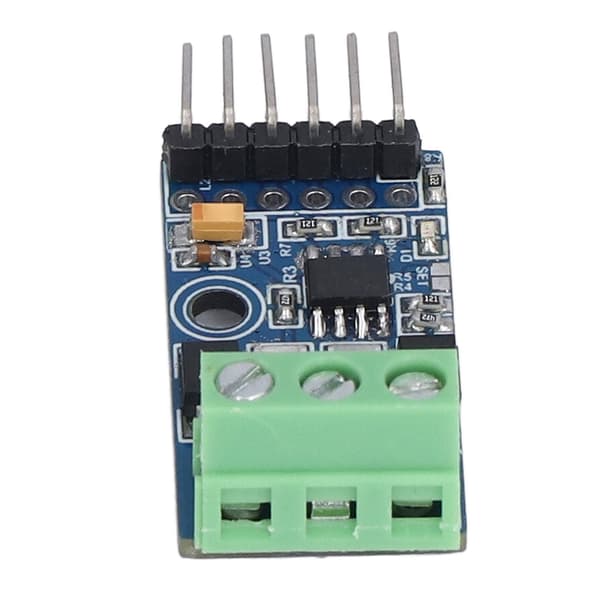

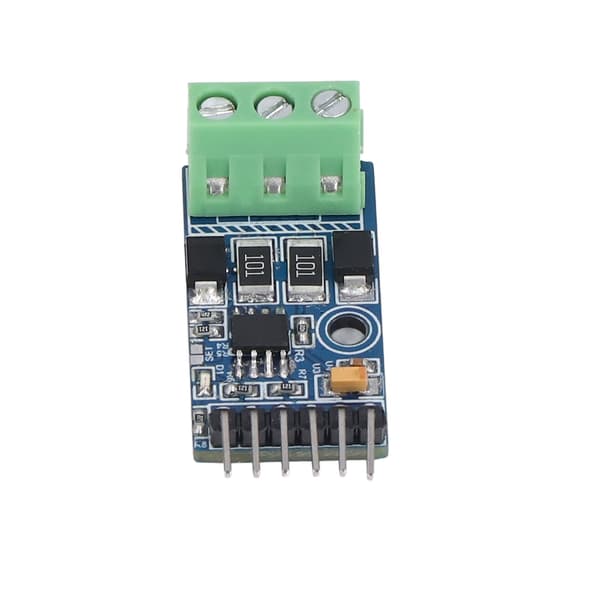

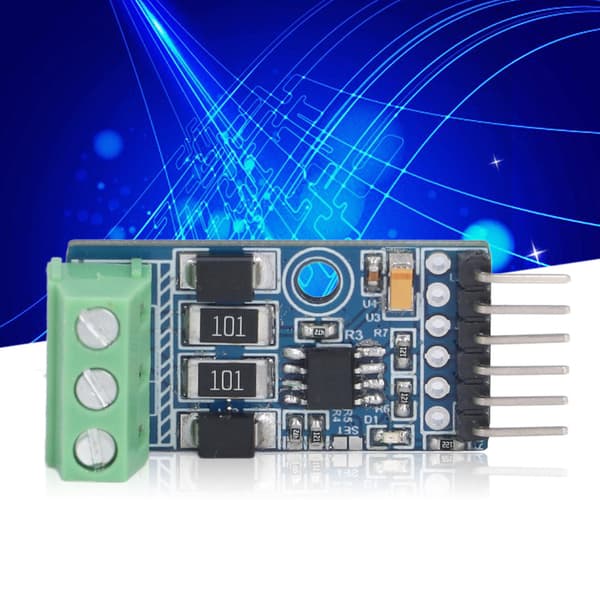

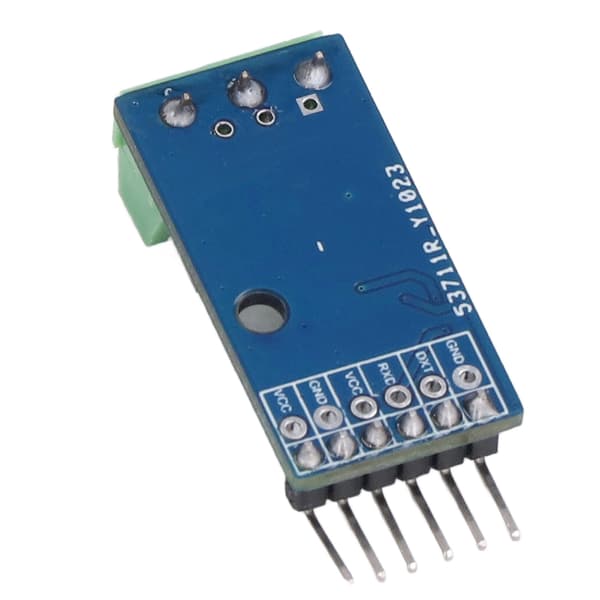

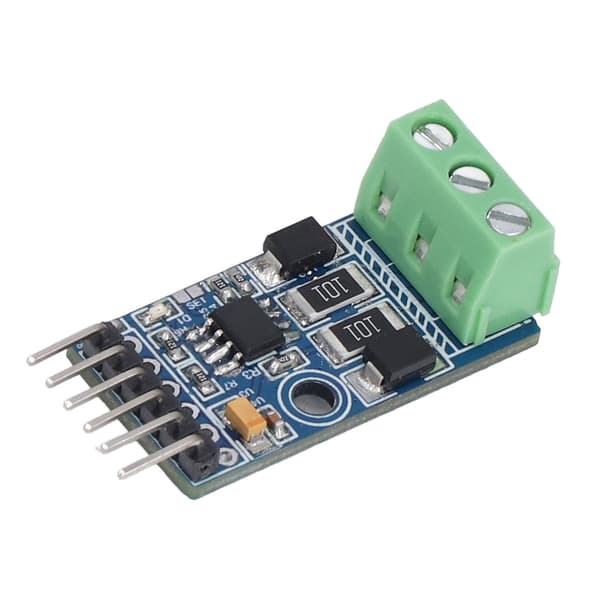

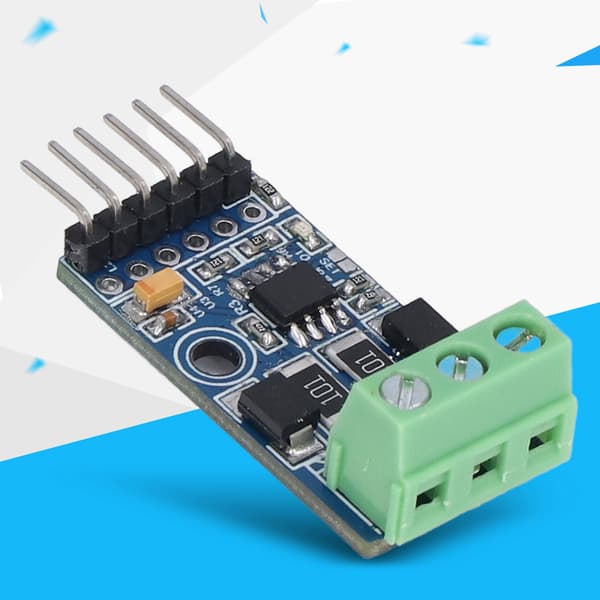

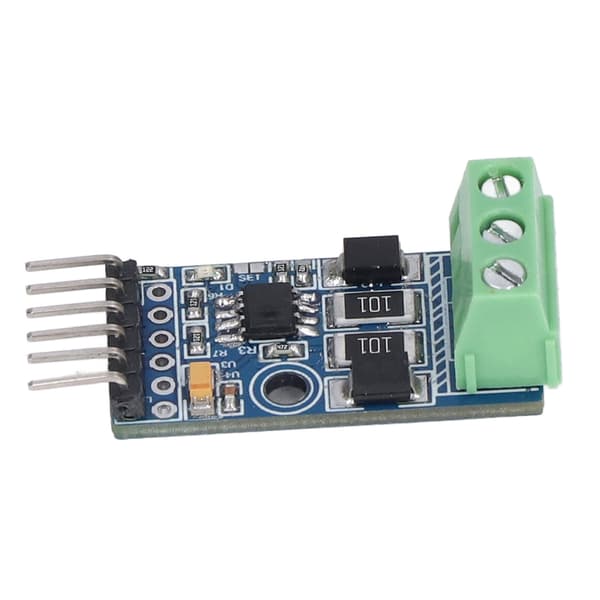

Varetype: MCU TTL til RS485-modul

Størrelse: Ca. 3,3 x 1,9 x 1,8 cm / 1,30 x 0,75 x 0,71 tommer

Forsyningsspænding: 5V

Seriel kommunikationsniveau: Understøtter 5V og 3,3V TTL-niveauer

Udgangsport: RS485-port

Kommunikationsafstand: Op til 1000 meter (Twisted Pair Test)

Parallelle enheder: Understøtter 128 enheder parallelt

Pakken inkluderer:

1 x MCU TTL til RS485-modul
