Består af en polyamidmuffe og en galvaniseret stålskrue med undersænket hoved og TX-muffe.

Anbefales til fastgørelse af træ- og træbaserede elementer. Det forsænkede hoved sikrer fuldstændig plan overflade i det fastgjorte element.

De vigtigste parametre

• Model: KPS-fast-10260S
• Dyvelstørrelse: 10x260 mm
• Maksimal brugbar længde: 190 mm
• Emballage: 25 stk.
• Stikkontakt: TX-40

Udvidelsesstikket består af:

• en muffe - et plastelement
• et stik - en stålskrue med konisk hoved og en Torx 40 indvendig gevind

Originalprodukt fra det anerkendte firma klimasWkręt-Met ®

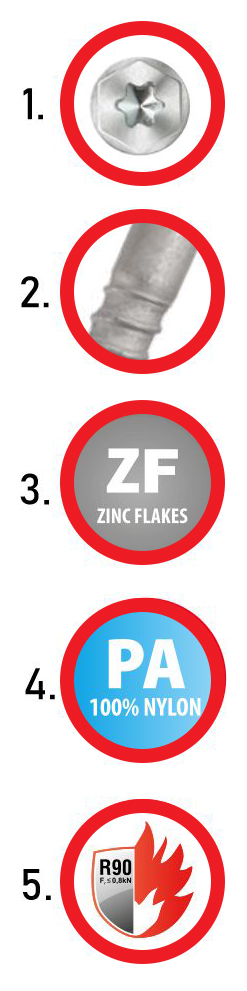

Funktioner og fordele

1. Undersænket hoved med TX-indvendig gevind

TX-indvendig gevind garanterer optimal momentoverførsel, mens undersænket hoved sikrer fuld indtrængning af skruen i det fastgjorte element.

2. Gevindreduktion

Præcis skrueindsætning. Øget ekspansionskraft i den anden ekspansionszone.

3. Korrosionsbeskyttelse - zinkflager

Zinkflager er dobbelt så modstandsdygtige over for korrosion som galvaniseret zink. Klimas Wkręt-met-laboratoriet bekræftede belægningens fremragende kvalitet gennem test i et saltsprøjtekammer (240 timer i et saltsprøjtekammer for zinkflager sammenlignet med 120 timer for galvaniseret zink).

4. Polyamidmuffe

Bedre fysiske og kemiske egenskaber end polypropylen eller polyethylen.

5. Brandmodstand

Til montering af facadesystemer har forbindelsesstykkets bæreevne en tilstrækkelig brandmodstand på mindst 90 minutter (R90). hvis den designmæssige belastning pr. stik NR <0,8 kN (uden permanent centrisk belastning).

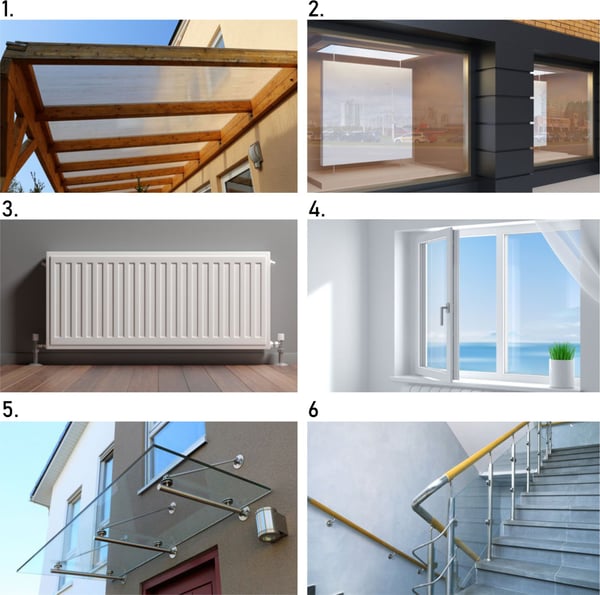

Underlag og eksempelapplikationer

A. Beton

B. Massiv keramisk mursten, silikat

C. Keramisk blok,

D. Hul silikatblok,

E. Autoklaveret AAC-beton

Dette er kun eksempler på anvendelser.

Karmedyvl med forsænket skrue og topnøgle TX anbefales til fastgørelse af træ- og PVC-elementer (hvor vi ønsker, at hovedet skal flugte med det monterede element).

Udvidelsen Stikket består af:

• Plastelement - muffe
• Stik - stålskrue

Formontering af stikkene betyder:

• Nemmere og hurtigere montering
• Brugsklare produkter uden behov for montering
• Ingen fejl ved valg af muffe til skruen

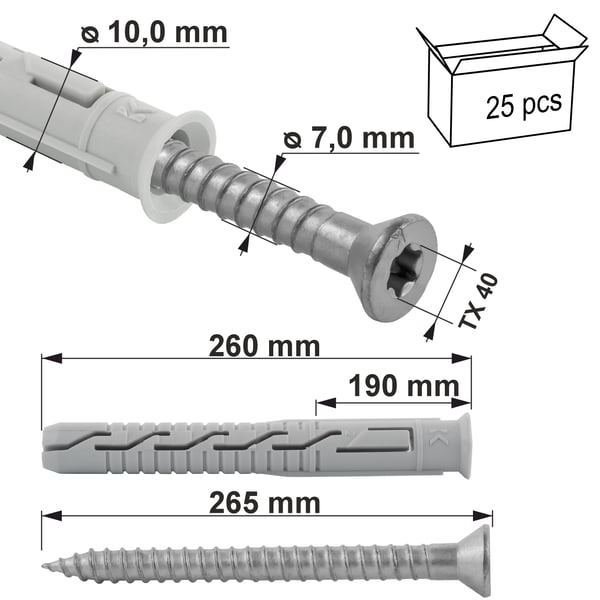

Produktspecifikation

Stik

• [ Dk ] Stikdiameter: Ø 10,0 mm
• [ Lk ] Stiklængde: 260mm
• [ Tfix ] Maks. brugbar længde: 190 mm
• [ Heff ] Forankringsdybde: 70 mm
• Stikmateriale: polyamid (nylon)
• Antal i pakken: 25 stk.

Skrue

• [ Dw ] Skruediameter: Ø 7,0 mm
• [ Lw ] Skruelængde: 265 mm mm
• Sømhulstype::TX-40
• Skruemateriale:galvaniseret stål
• Antal pr. pakke: 25 stk.

Certifikat

Europæisk Teknisk Godkendelse ETA 12/0272

De skruer, vi tilbyder, er af højeste kvalitet og kan bruges sikkert i byggeriet. Vi gør alt for at sikre, at de produkter, der leveres til vores entreprenører, er sikre og tilpasset specifikke opgaver.

Produktvideo

https://youtu.be/ygTRIj0Ocgw

(kopier linket og indsæt det i browservinduet)

Installationsmetode

• Før installation skal underlaget, hvori fastgørelseselementet skal installeres, identificeres, og de belastninger, som fastgørelseselementet vil overføre, skal sammenlignes med de bæreevner, der er angivet i produktdatabladet eller i den europæiske tekniske vurdering.
• Den passende længde på fastgørelseselementet skal vælges, så ekspansionszonen er placeret i vægkonstruktionsmaterialet (tykkelsen af det fastgjorte element svarer til den maksimale brugbare længde af fastgørelseselementet).
• Borehulsdybden skal være mindst 10 mm længere end fastgørelseselementets dybde. forankring af forbindelsesstykket - dette vil muliggøre korrekt montering af muffen i hullet og eliminere problemet med skruer, der løsner sig.
• Det anbefales ikke at bruge slagbor ved boring i perforerede mursten, keramiske blokke og gasbeton, da dette ødelægger væggene og ikke sikrer, at forbindelsesstykket sidder sikkert fast.
• Diameteren af de borede huller skal matche diameteren af de anvendte dybler.
• Det borede hul skal rengøres, i det mindste ved at bevæge boret to gange, hvilket vil fjerne borestøvet udad. Huller boret lodret nedad kræver dybere boring eller udblæsning af det ophobede borestøv.
• Dyvelen indsættes i det borede hul, og skruen skrues i, indtil den er helt indlejret i muffen.
• Tvingning af skruen kan få den til at løsne sig, hvilket ikke er dækket af producentens garanti.
• Installationen skal udføres ved en temperatur i området -20 °C til +40 °C (gælder for underlagstemperatur).
