Består af en polyamidmuffe og en galvaniseret stålskrue med sekskanthoved med integreret skive og TX-muffe.

Dyvler med skivehoved bruges oftest til fastgørelse af metalelementer og på steder, hvor der er behov for en større trykflade, og det ikke er nødvendigt at skylle skruehovedet ned, i modsætning til skruer med forsænket hoved.

De vigtigste parametre

• Model: KPR-fast-10100K
• Stikstørrelse: 10,0x100 mm
• Maksimal brugbar længde: 30 mm
• Emballage: 50 stk.
• Stikkontakt: SW-13 og TX-40

Udvidelsesstikket består af:

• muffe - plastelement
• stik - stålskrue med forsænket hoved og Torx 40 indvendig gevind

Originalprodukt fra det velkendte firma klimasWkręt-Met ®

Funktioner og fordele

1. Muffehoved med TX-40/SW-13 indvendig gevind

TX-indvendig gevind garanterer optimal momentoverførsel, mens brugen af SW sekskanthovedet gør det muligt at stramme skruen med den passende kraft (f.eks. ved hjælp af en momentnøgle).

2. Gevindreduktion

Præcis skrueindsætning. Øget ekspansionskraft i den anden ekspansionszone.

3. Korrosionsbeskyttelse - zinkflager

Zinkflager er dobbelt så korrosionsbestandige som galvaniseret zink. Klimas Wkręt-met-laboratoriet bekræftede belægningens fremragende kvalitet gennem test i et saltsprøjtekammer (240 timer i et saltsprøjtekammer for zinkflager sammenlignet med 120 timer for galvaniseret zink).

4. Polyamidmuffe

Bedre fysisk-kemiske egenskaber end polypropylen eller polyethylen.

5. Brandmodstand

Ved montering af facadesystemer har forbindelsesstykkets bæreevne en tilstrækkelig brandmodstand på mindst 90 minutter (R90). hvis den designmæssige belastning pr. stik NR<0,8 kN (uden permanent centrisk belastning)

Substrater og eksempler på anvendelser

A. Beton

B. Massiv keramisk mursten, silikat

C. Keramisk blok,

D. Hul silikatblok,

E. Autoklaveret AAC-beton

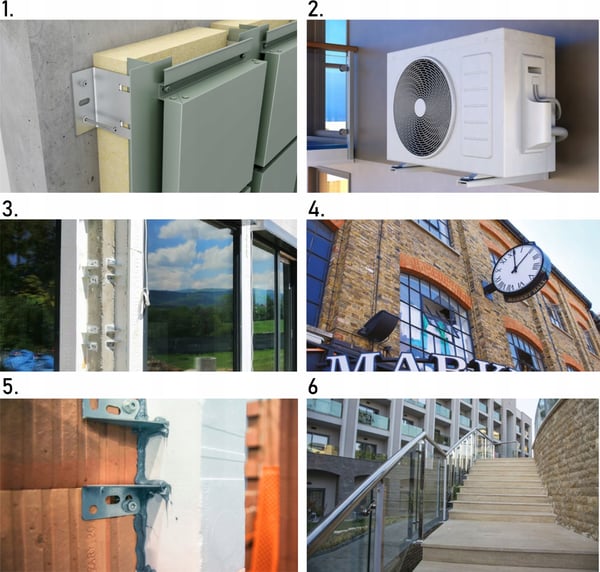

1. Installation af ventilerede facader

2. Montering af klimaanlæg

3. Montering i varmmonteringsteknologi

4. Montering af bygningsinstallationselementer

5. Montering i "varmmonterings"-teknologi

6. Fastgørelse af bygningsinstallationselementer

Rammeprop med sekskantskrue med integreret skive og TX-muffe, anbefales til fastgørelse af metalelementer.

Ekspansionsforbindelsen består af:

• Plastelement - muffe
• Samlestik - stålskrue

Formontering af forbindelserne betyder:

• Enklere og hurtigere montering
• Brugsklare produkter uden behov for montering
• Ingen fejl ved valg af muffe til skruen

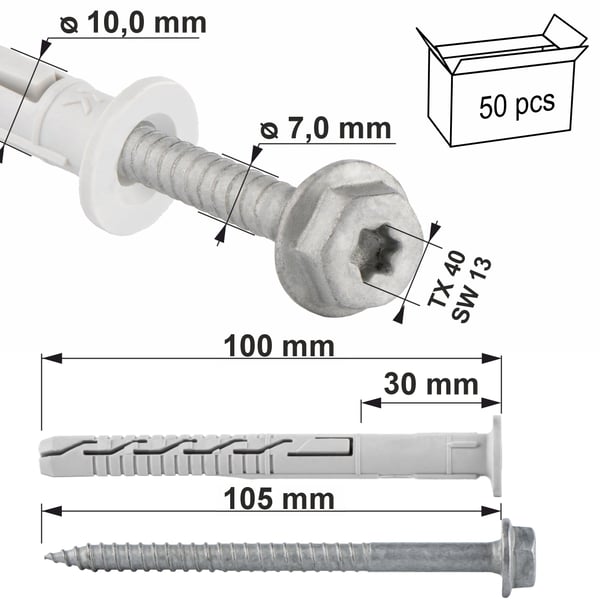

Produktspecifikationer

Stik

• [Dk] Stikdiameter: Ø 10,0 mm
• [Lk] Stiklængde: 100 mm
• [Tfix] Maks. brugbar længde: 30 mm
• [Heff] Forankringsdybde: 70 mm
• Stikmateriale: polyamid (nylon)
• Antal dele i pakken: 50

Skrue

• [Dw] Skruediameter: Ø 7,0 mm
• [Lw] Skruelængde: 105mm
• Fatningtype: SW-13 og TX-40
• Skruemateriale: galvaniseret stål
• Antal i pakken: 50

Certifikat

Europæisk Teknisk Godkendelse ETA 12/0272

De skruer, vi tilbyder, er kendetegnet ved den højeste kvalitet og kan bruges sikkert i byggeriet. Vi gør alt for at sikre, at de produkter, der leveres til vores entreprenører, er sikre og tilpasset specifikke opgaver.

Video der præsenterer produktet

https://youtu.be/ygTRIj0Ocgw

(kopier linket og indsæt det i dit browservindue)

Installationsmetode

• Før installation skal underlaget, hvor fastgørelseselementet skal installeres, identificeres, og de belastninger, som fastgørelseselementet vil overføre, skal sammenlignes med de bæreevner, der er angivet i produktdatabladet eller i den europæiske tekniske vurdering.
• Den passende længde på fastgørelseselementet skal vælges, så ekspansionszonen er placeret i vægkonstruktionsmaterialet (tykkelsen af det fastgjorte element svarer til den maksimale brugbare længde af fastgørelseselementet).
• Dybde Borehullet skal være mindst 10 mm længere end fastgørelseselementets forankringsdybde - dette vil muliggøre korrekt montering af muffen i hullet og eliminere problemet med skruer, der løsner sig.
• Brug af Slagkraft anbefales ikke ved boring i perforerede mursten, keramiske blokke og gasbeton, da det beskadiger væggene og ikke sikrer en sikker fastgørelse af fastgørelseselementet.
• Diameteren af de borede huller skal matche diameteren af de anvendte dybler.
• Det borede hul skal rengøres, i det mindste ved at bore to gange, hvilket vil fjerne borestøvet. Huller boret lodret nedad kræver dybere boring eller udblæsning af det ophobede borestøv.
• Dyblerne indsættes i det borede hul, og skruen skrues ind, indtil den er helt indlejret i muffen.
• Tvingning af skruen kan få den til at løsne sig, hvilket ikke er dækket af garantien. producent.
• Installation skal udføres ved temperaturer mellem -20 °C og +40 °C (refererer til underlagets temperatur).

Klimas-skruer - det mest almindelige valg blandt professionelle

*Målebåndet er ikke inkluderet i sættet (det bruges kun til bedre præsentation af skruerne)
