Består af en polyamidmuffe og en galvaniseret stålskrue med sekskanthoved med integreret skive og TX-muffe.

Dyvler med skivehoved bruges oftest til fastgørelse af metalelementer og på steder, hvor der er behov for en større trykflade, og planforsænket montering af skruehovedet ikke er påkrævet, i modsætning til skruer med forsænket hoved.

De vigtigste parametre

• Model: KPR-fast-10200K
• Stikstørrelse: 10,0x200 mm
• Maksimal brugbar længde: 130 mm
• Emballage: 25 stk.
• Stikkontakt: SW-13 og TX-40

Udvidelsesstikket består af:

• muffe - plastelement
• forbindelsesstykke - stålskrue med forsænket hoved og Torx 40 indvendig gevind

Originalprodukt fra det anerkendte firma klimasWkręt-Met ®

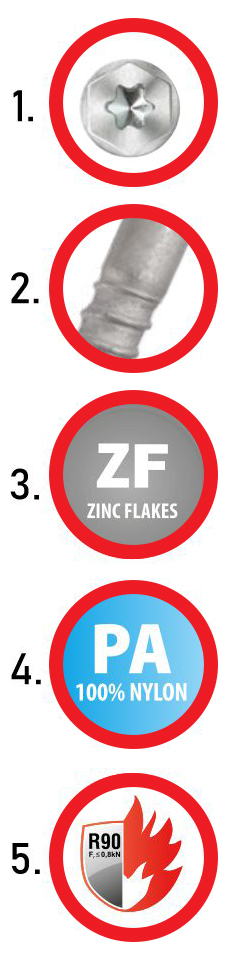

Funktioner og fordele

1. Muffehoved med TX-40/SW-13 topnøgle

TX-topnøglenøgle garanterer optimal momentoverførsel, mens brugen af SW-sekskanthovedet gør det muligt at stramme skruen med den passende kraft (f.eks. ved hjælp af en momentnøgle).

2. Gevindreduktion

Præcis skrueindsætning. Øget ekspansionskraft i den anden ekspansionszone.

3. Korrosionsbeskyttelse - zinkflager

Zinkflager er dobbelt så modstandsdygtige over for korrosion som galvaniseret zink. Klimas Wkręt-met-laboratoriet bekræftede belægningens fremragende kvalitet gennem test i et saltsprøjtekammer (240 timer i et saltsprøjtekammer for zinkflager sammenlignet med 120 timer for galvaniseret zink).

4. Polyamidmuffe

Bedre fysisk-kemiske egenskaber end polypropylen eller polyethylen.

5. Brandmodstand

Til montering af facadesystemer har forbindelsesstykkets bæreevne en tilstrækkelig brandmodstand på mindst 90 minutter (R90). hvis den designmæssige belastning pr. stik NR <0,8 kN (uden permanent centrisk belastning)

Substrater og eksempler på anvendelser

A. Beton

B. Massiv keramisk mursten, silikat

C. Keramisk blok,

D. Hul silikatblok,

E. Autoklaveret AAC-beton

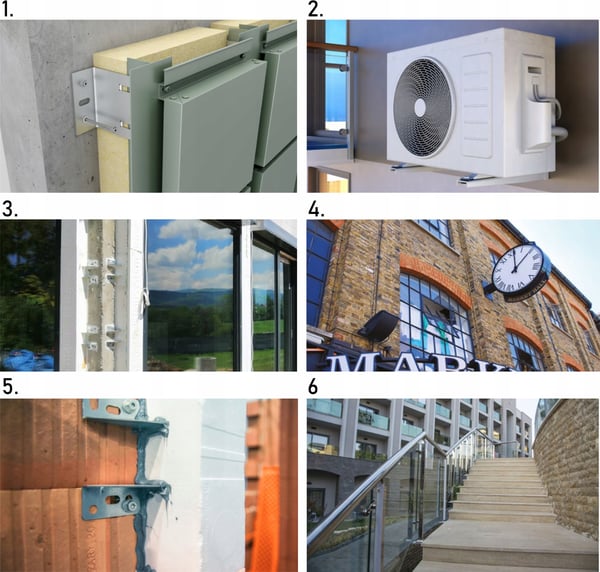

1. Installation af ventilerede facader

2. Montering af klimaanlæg

3. Montering i varmmonteringsteknologi

4. Montering af bygningsinstallationselementer

5. Montering i "varmmonterings"-teknologi

6. Fastgørelse af bygningsinstallationselementer

Rammeprop med sekskantskrue med integreret skive og TX-muffe, anbefales til fastgørelse af metalelementer.

Ekspansionsforbindelsen består af:

• Plastelement - muffe
• Samlestik - stålskrue

Formontering af forbindelserne betyder:

• Enklere og hurtigere montering
• Brugsklare produkter uden behov for montering
• Ingen fejl ved valg af muffe til skruen

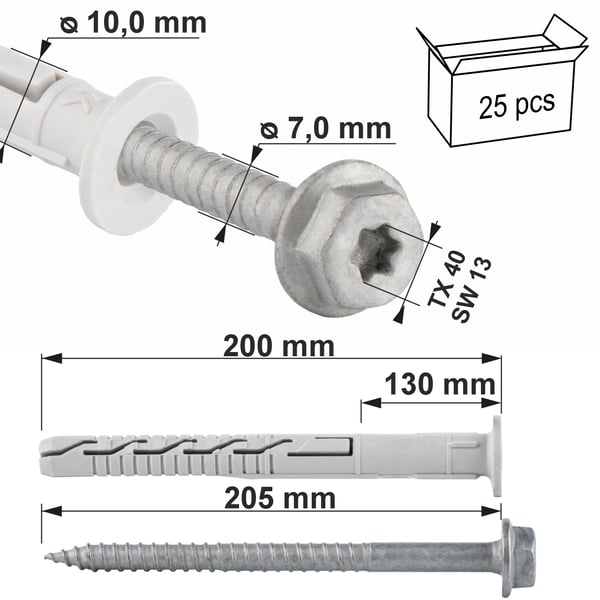

Produktspecifikation

Stik

• [Dk] Stikdiameter: Ø 10,0 mm
• [Lk] Stiklængde: 200 mm
• [Tfix] Maks. brugbar længde: 130 mm
• [Heff] Forankringsdybde: 70 mm
• Stikmateriale: polyamid (nylon)
• Antal dele i pakken: 25

Skrue

• [Dw] Skruediameter: Ø 7,0 mm
• [Lw] Skruelængde: 205mm
• Sømhulstype: SW-13 og TX-40
• Skruemateriale: galvaniseret stål
• Antal i pakken: 25

Certifikat

Europæisk Teknisk Godkendelse ETA 12/0272

De skruer, vi tilbyder, er kendetegnet ved den højeste kvalitet og kan bruges sikkert i byggeriet. Vi gør alt for at sikre, at de produkter, der leveres til vores entreprenører, er sikre og tilpasset specifikke opgaver.

Video af produktet

https://youtu.be/ygTRIj0Ocgw

(kopier linket og indsæt det i browservinduet)

Installationsmetode

• Før installation skal underlaget, hvor fastgørelseselementet skal installeres, identificeres, og de belastninger, som fastgørelseselementet vil overføre, skal sammenlignes med de bæreevner, der er angivet i produktdatabladet eller i den europæiske tekniske vurdering.
• Den passende længde på fastgørelseselementet skal vælges, så ekspansionszonen er placeret i vægkonstruktionsmaterialet (tykkelsen af det fastgjorte element svarer til fastgørelseselementets maksimale brugbare længde).
• Borehulsdybden skal være mindst 10 mm længere end fastgørelseselementets forankringsdybde - dette vil muliggøre korrekt montering af muffen i hullet og eliminere problemet med skruer, der løsner sig.
• Brug af Slagkraft anbefales ikke ved boring i perforerede mursten, keramiske blokke og gasbeton, da dette ødelægger væggene og ikke sikrer, at fastgørelseselementet sidder sikkert fast.
• Diameteren af de borede huller skal matche diameteren af de anvendte dyvler.
• Det borede hul skal rengøres, i det mindste ved at bore to gange, hvilket vil fjerne borestøvet udad. Huller boret lodret nedad kræver dybere boring eller udblæsning af det ophobede borestøv.
• Dyvelen indsættes i det borede hul, og skruen skrues i, indtil den er helt indlejret i muffen.
• Tvingning af skruen kan få den til at løsne sig, hvilket ikke er dækket af producentens garanti.
• Installationen skal udføres ved temperaturer fra -20 °C til +40 °C (refererer til underlagets temperatur).

Klimas-skruer - det mest almindelige valg blandt professionelle

*Målebåndet er ikke inkluderet i sættet (det bruges kun til bedre præsentation af skruerne)
