Består af en polyamidmuffe og en galvaniseret stålskrue med sekskanthoved med integreret skive og TX-indvendig gevind.

Anbefales til fastgørelse af metalelementer og på steder, hvor der kræves en større trykflade, og planforsænket montering af skruehovedet ikke er påkrævet, i modsætning til skruer med forsænket hoved.

De vigtigste parametre

• Model: KPS-fast-08120K
• Stikstørrelse: 8,0x120 mm
• Maksimal brugbar længde: 50 mm
• Emballage: 50 stk.
• Stikkontakt: TX-30

Udvidelsesstikket består af:

• muffer - plastelement
• stik - stålskrue med forsænket hoved og Torx-30 indvendig topnøgle

Originalprodukt fra det velkendte firma klimasWkręt-Met ®

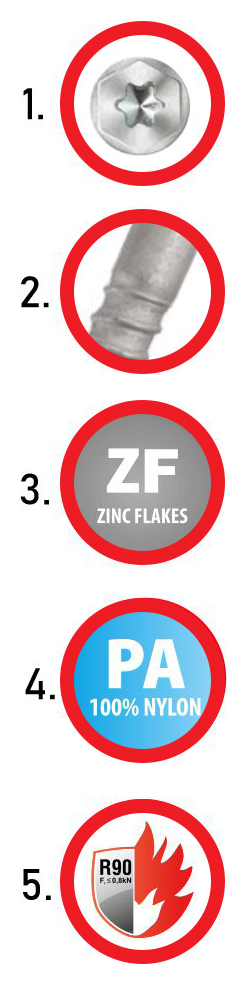

1. Bagpladehoved med TX-30/SW-10 indvendig gevind

TX-indvendig gevind garanterer optimal momentoverførsel, mens brugen af SW sekskanthovedet gør det muligt at stramme skruen med den passende kraft (f.eks. ved hjælp af en momentnøgle).

2. Gevindreduktion

Præcis skrueindsætning. Øget ekspansionskraft i den anden ekspansionszone.

3. Korrosionsbeskyttelse - zinkflager

Zinkflager er dobbelt så korrosionsbestandige som galvaniseret zink. Klimas Wkręt-met-laboratoriet bekræftede belægningens fremragende kvalitet gennem test i et saltsprøjtekammer (240 timer i et saltsprøjtekammer for zinkflager sammenlignet med 120 timer for galvaniseret zink).

4. Polyamidmanchet

Bedre fysisk-kemiske egenskaber end polypropylen eller polyethylen.

5. Brandmodstand

Ved montering af facadesystemer skal forbindelsesstykkets bæreevne have en tilstrækkelig brandmodstand på mindst 90 minutter (R90). hvis den designmæssige belastning pr. stik NR <0,8 kN (uden permanent centrisk belastning).

Underlag og prøveapplikationer

A. Beton

B. Massiv keramisk mursten, silikat

C. Keramisk blok,

D. Hul silikatblok,

E. Autoklaveret AAC-beton

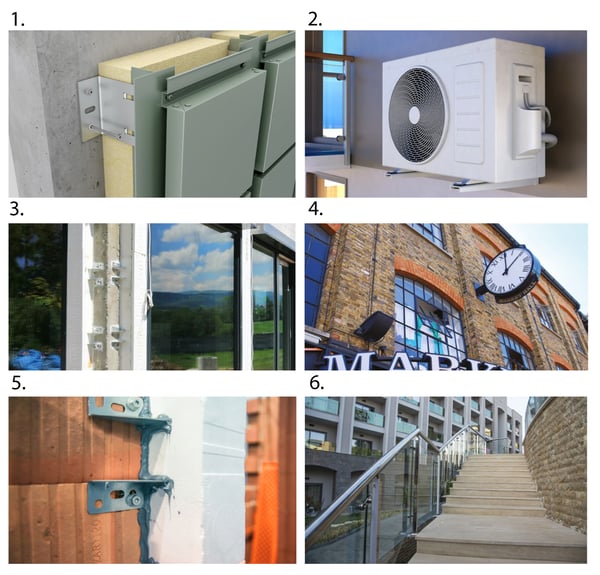

1. Installation af ventilerede facader

2. Montering af klimaanlæg

3. Montering i varmmonteringsteknologi

4. Montering af bygningsinstallationselementer

5. Montering i "varmmonterings"-teknologi

6. Fastgørelse af bygningsinstallationselementer

Dette er kun eksempler på anvendelser.

Rammeprop med sekskantskrue med integreret skive og TX-muffe, anbefales til fastgørelse af metalelementer.

Ekspansionsforbindelsen består af:

• Plastelement - muffe
• Samlestik - stålskrue

Formontering af forbindelserne betyder:

• Enklere og hurtigere montering
• Brugsklare produkter uden behov for montering
• Ingen fejl ved valg af muffe til skruen

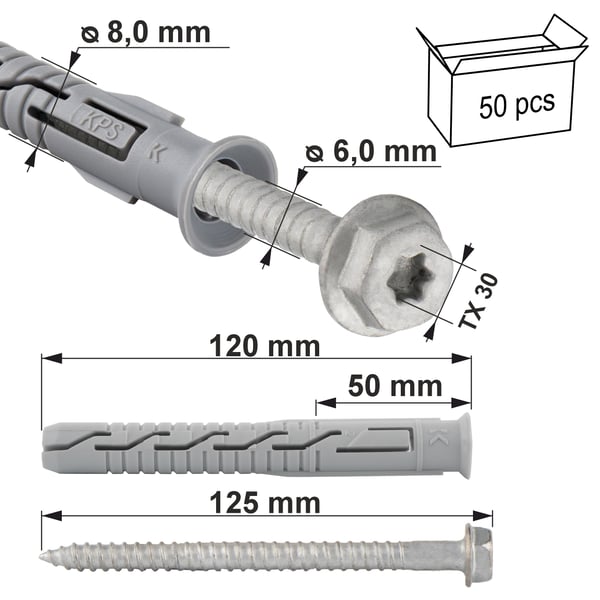

Produktspecifikation

Stik

• [Dk] Stik diameter: Ø 8,0 mm
• [Lk] Stiklængde: 120mm
• [Tfix] Maks. brugbar længde: 50/70 mm
• [Heff] Forankringsdybde: 50/70 mm
• Stikmateriale: polyamid (nylon)
• Antal stk. I pakken: 50

Skrue

• [Dw] Skruediameter: Ø 6,0 mm
• [Lw] Skruelængde: 125mm
• Sømhulstype: SW-10 og TX-30
• Skruemateriale: galvaniseret stål
• Antal i pakken: 50

Certifikat

Europæisk Teknisk Godkendelse ETA 12/0272

De skruer, vi tilbyder, er kendetegnet ved den højeste kvalitet og kan bruges uden bekymringer i byggeriet. Vi gør alt for at sikre, at de produkter, der leveres til vores entreprenører, er sikre og tilpasset specifikke opgaver.

Installationsmetode

• Før installation skal du identificere det underlag, hvori fastgørelseselementet vil blive installeret, og de belastninger, som fastgørelseselementet kan overføre, skal sammenlignes med de bæreevner, der er angivet i produktdatabladet eller den europæiske tekniske vurdering.
• Den passende længde af fastgørelseselementet skal vælges, så ekspansionszonen er placeret i vægkonstruktionsmaterialet (tykkelsen af det fastgjorte element svarer til fastgørelseselementets maksimale brugbare længde).
• Borehulsdybden skal være mindst 10 mm længere end fastgørelseselementets forankringsdybde - dette vil muliggøre korrekt indsættelse af muffen i hullet og eliminere problemet med at skrue ud.
• Brug af slagbor anbefales ikke ved boring i perforerede mursten, keramiske blokke og gasbeton, da dette ødelægger væggene og ikke sikrer, at fastgørelseselementet sidder sikkert fast.
• Diameteren af de borede huller skal matche diameteren af Det borede hul skal rengøres med mindst to boreslag, hvilket vil fjerne borestøvet. Huller boret lodret nedad kræver dybere boring eller udblæsning af det ophobede borestøv.
• Proppen sættes i det borede hul, og skruen skrues i, indtil den er helt indlejret i muffen.
• Hvis skruen tvinges, kan den løsne sig, hvilket ikke er dækket af producentens garanti.
• Installationen skal udføres ved en temperatur mellem -20 °C og +40 °C (med henvisning til underlagets temperatur).
