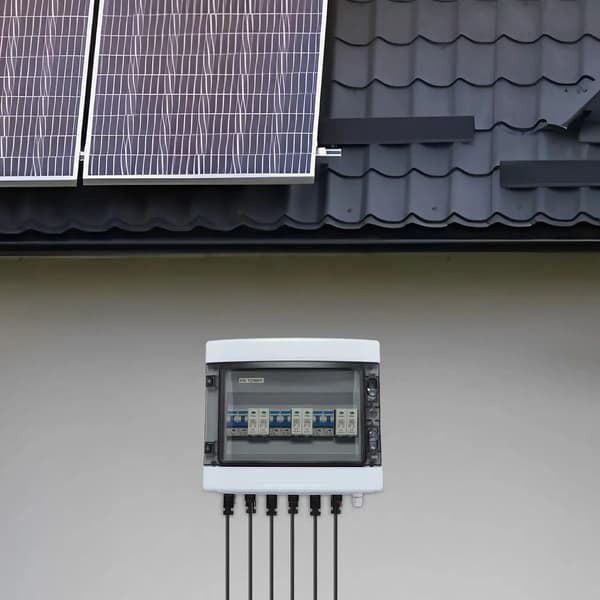

Kompakt DC-beskyttelsesboks til solcellerDenne mini-DC-fordelingsboks giver pålidelig overspændings- og overstrømsbeskyttelse til PV-installationer. Perfekt til nettilsluttede og off-grid-systemer udendørs – fra PV-strenge til autocampere og invertere – med robust kabinet og tydelig 3-ind/3-ud-konfiguration.

Vigtigste fordele

• Komplet DC-beskyttelse op til 1000 V med dværgbryder og overspændingsbeskyttelse.
• IP65 og IK10 for vejrbestandighed og slagstyrke.
• 3 ind/3 ud for nem strenghåndtering.
• Høj strømstyrke op til 40 A pr. indgang og udgang.
• Bredt temperaturområde for sikker drift udendørs.

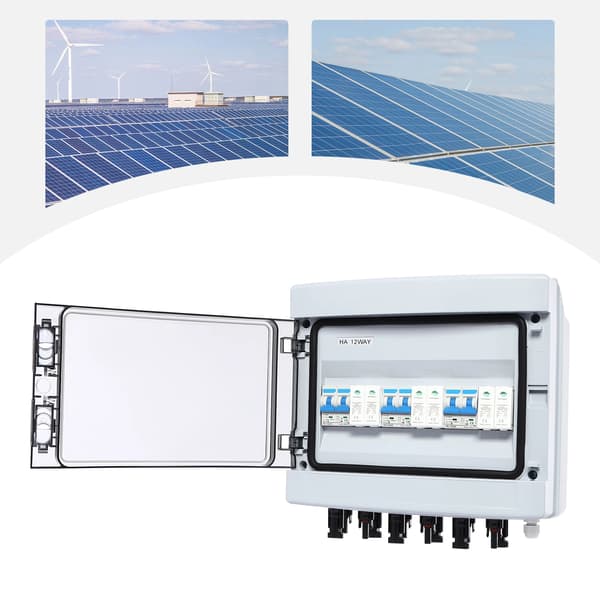

Komplet DC-beskyttelseEn 2-polet 63DC-afbryder (40 A, 1000 V) kombineres med en T2-overspændingsbeskytter (SP-D2, 2P, 20–40 kA, 1000 V DC) for at beskytte PV-strenge mod kortslutning, overbelastning og transienter.

IP65 og IK10Kabinettet i PC/ABS er støvtæt, stænktæt (IP65) og meget slagfast (IK10), hvilket sikrer driften i krævende udendørsmiljøer.

3 ind/3 udDen tydelige 3-strengs-topologi forenkler installation, fejlfinding og service i systemer med flere strenge.

Høj strømstyrkeOp til 40 A DC kortslutningsstrøm pr. indgang og 40 A mærkestrøm på udgangen giver god margin i moderne PV-systemer.

Bredt temperaturområdeDrift fra -25 til 55 °C sikrer stabil ydeevne i både kulde og varme.

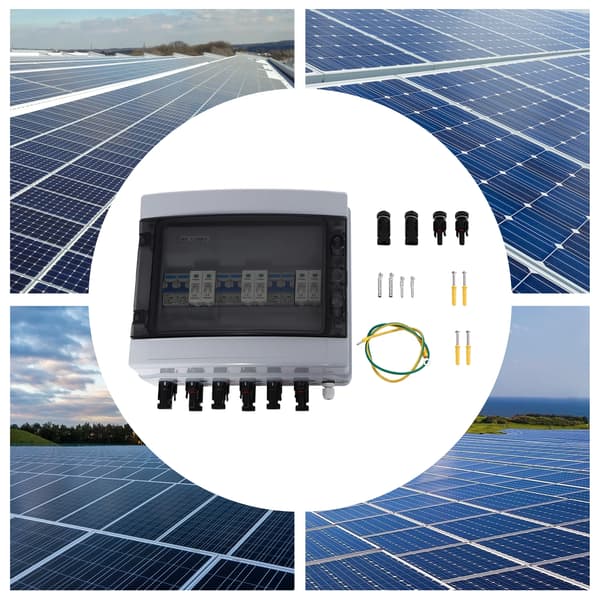

Pakkens indhold

• Mini DC-fordelingsboks, vægmonteret
• Integreret 2P DC-afbryder 40 A, 1000 V
• Integreret T2-overspændingsbeskytter 2P, 20–40 kA, 1000 V DC
• Monteringstilbehør (væg)
• Brugerinformation

Specifikationer

• Materiale: PC, ABS; Farver: Hvid, Sort, Klar
• Montering: Vægmontering
• Beskyttelsesklasse: IP65; Slagfasthed: IK10
• Arbejdstemperatur: -25–55 °C
• Maks. DC-kortslutningsstrøm pr. indgang: 40 A
• Udgang/mærkestrøm (Ue): 40 A; Isolationsspænding (Ui): 1000 V DC
• Overspændingsbeskyttelse: 2P, 20–40 kA, 1000 V DC, Type 2
• Strenge: 3 indgange / 3 udgange
• Kabler: 4–16 mm² (10–5 AWG)
• Produktmål: 29,5 × 14 × 25,5 cm
• Totalhøjde: 29 cm
• Emballage: 30,5 × 30,5 × 14,6 cm
• Nettovægt: 3,85 kg; Bruttovægt: 4 kg
