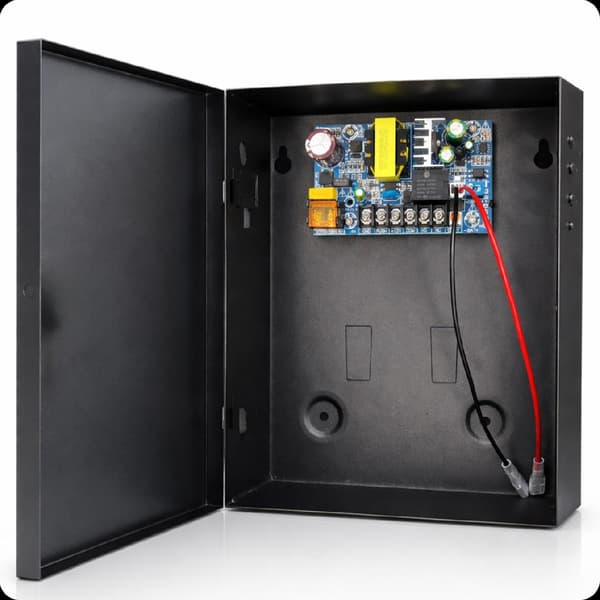

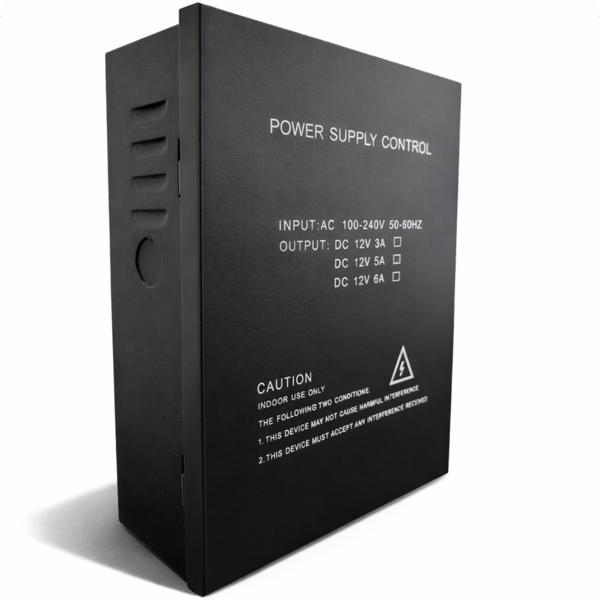

Strømforsyningsboksen fra Spreest er en løsning designet til adgangskontrolsystemer. Den giver stabil og sikker strømforsyning til enheder samt et centralt punkt til den elektriske installation.

Derudover giver den dig mulighed for at tilslutte en nødstrømforsyning, så systemet kan fungere selv i tilfælde af strømsvigt.

Takket være dens 5A-udgang er det muligt at tilslutte flere enheder, så du f.eks. kan betjene to adgangskontrolsystemer samtidigt.

Enheden er perfekt til boliger, kontorer, erhvervsbygninger og andre faciliteter.

Nøgle Funktioner

1. Mulighed for tilslutning af en nødstrømforsyning (UPS / batteri) – Giver dig mulighed for at opretholde driften af adgangskontrolsystemet i tilfælde af strømafbrydelse.

2. Understøttelse af flere enheder samtidigt – F.eks. to adgangskontrolsystemer, elektriske låse, udgangsknapper eller controllere takket være kapaciteten på 5A.

3. NC / NO udgange – Kompatibilitet med forskellige typer elektriske låse.

4. Justerbar forsinkelse – Fleksibilitet i låsetidsindstillinger fra 0 til 15 sekunder.

5. Elektriske beskyttelser – Beskyttelse mod overbelastning og kortslutninger.

6. Understøttelse af forskellige enheder – Understøtter elektromagnetiske låse, adgangscontrollere, udgangsknapper og dørklokker.

7. Solid konstruktion – Lavet af holdbare materialer, sikrer langvarig brug.

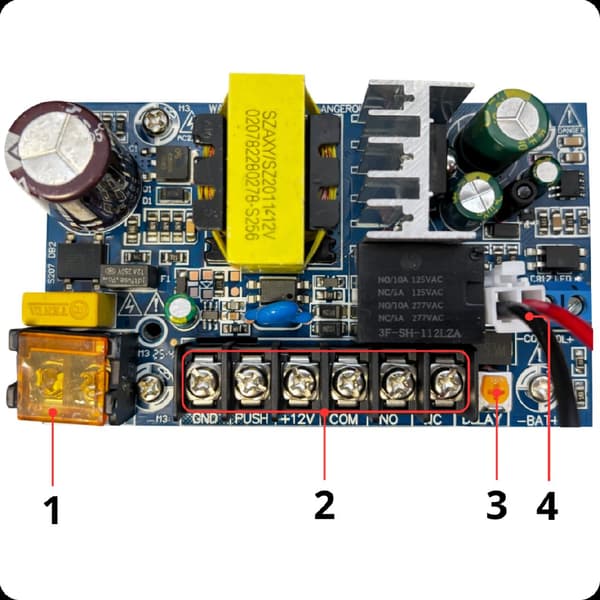

Kontrollerkomponenter

1. Strømforsyning:

• L: Strømforsyningens faseindgang. Tilslut strømforsyningens faseledning (AC 100-240V) til dette stik.
• N: Strømforsyningens neutralindgang. Tilslut strømforsyningens neutralledning (AC 100-240V) til dette stik.

2. Tilslutninger:

• GND – Jord
• tryk – Indgang til betjeningsknap
• +12V – 12V strømforsyning
• COM – Fælles relækontakt
• NO – Normalt åben relækontakt
• NC – Normalt lukket relækontakt

3. Justeringsknap til forsinkelse: Giver dig mulighed for at indstille den tid, låsen forbliver åben efter aktivering, i området fra 0 til 15 sekunder.

4. Nødstrømforsyning:

Stik til tilslutning af et backupbatteri (normalt 12V DC).

• (BAT+) – positiv batteripol
• (BAT−) – negativ batteripol

Batteriet sikrer controllerens drift i tilfælde af strømafbrydelse (AC). Takket være dette fortsætter låse- og styresystemet med at fungere (f.eks. tillader de at åbne døren).

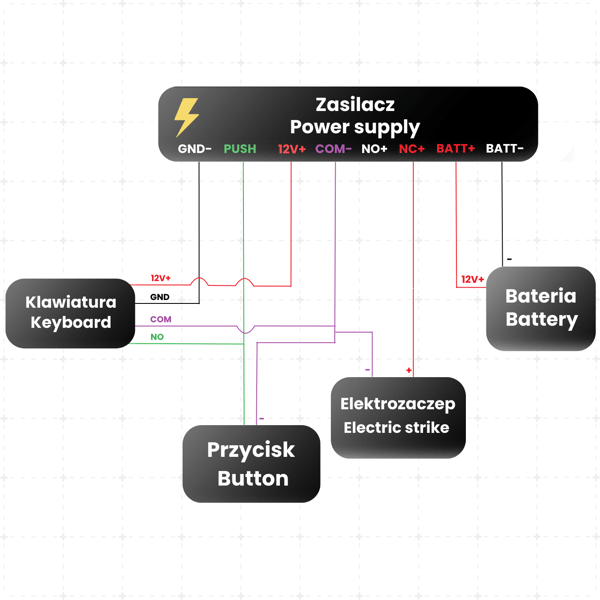

Eksempel på strømforsyningstilslutningsdiagram

1. Tilslutning af strømforsyningen til enheder

+12V-udgangen (rød ledning) fra strømforsyningen bruges til at strømforsyne adgangskontrolsystemer, såsom et kodetastatur eller en RFID-læser.

GND-terminalen (sort ledning) udgør installationens fælles jord. +12V- og GND-ledningerne skal tilsluttes de relevante strømindgange på styreenheden.

2. Tilslutning af det elektriske slutblek

Det elektriske slutblek tilsluttes terminalerne +12V (rød ledning) og NO eller NC (sort ledning), afhængigt af typen af slutblek.

Når adgang er godkendt, kortsluttes relækontakterne (NO/COM eller NC/COM), hvilket strømforsyner det elektriske slutblek og åbner døren.

3. Tilslutning af udgangsknappen

Udgangsknappen skal tilsluttes terminalerne trykknap (grøn ledning) og COM (lilla ledning).

Når knappen trykkes ned, kortslutter trykknappen til jord, hvilket øjeblikkeligt låser døren op.

4. Tilslutning af tastatur/adgangscontroller

Tastaturet skal tilsluttes terminalerne:

• +12V (rød ledning)
• GND (sort ledning)
• COM (lilla ledning)
• NO (grøn ledning)

Efter korrekt brugergodkendelse (kode/kort) aktiveres relæet, og døren åbner.

5. Relædriftstilstand (NO / NC)

Strømforsyningen har NO (Normalt åben) og NC (Normalt lukket) udgange:

• NO – Spænding fremkommer kun efter en kortslutning på trykkontakten (mest almindeligt anvendt)
• NC – Spænding forsvinder kun efter en kortslutning på trykkontakten
• (sikkerhedssystemer)

6. Tilslutning af batteriet (nødstrømforsyning)

Et 12V batteri kan tilsluttes til batt+ (rød ledning) og batt- (sort ledning) terminalerne.

Batteriet sikrer systemdrift i tilfælde af strømafbrydelse.

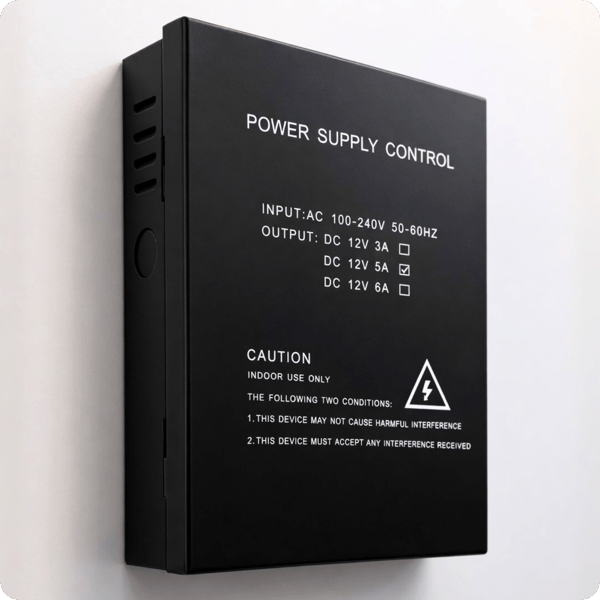

Tekniske specifikationer

• Indgangsspænding: AC100V-AC240V / 50-60HZ
• Udgangsspænding: DC12V
• Øjeblikkelig strøm: 5A
• Kontinuerlig strøm: 3,5A
• Driftstemperatur: -20℃ ~ +60℃
• Arbejdsfugtighed: ≤ 90%
• Forsinkelsestid: 0~15 sekunder (justerbar)

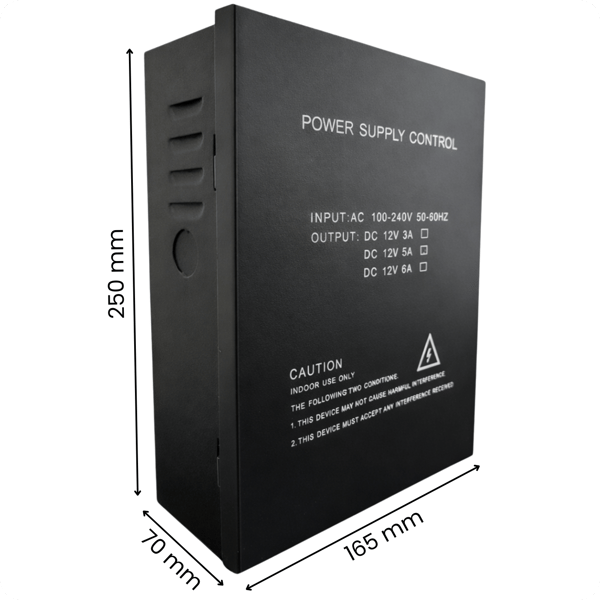

• Mål: 165 x 70 x 250 mm

Sættet indeholder

• 1x Strømforsyningsboks PS-902 DC 12V 5A
• 1x Brugermanual
