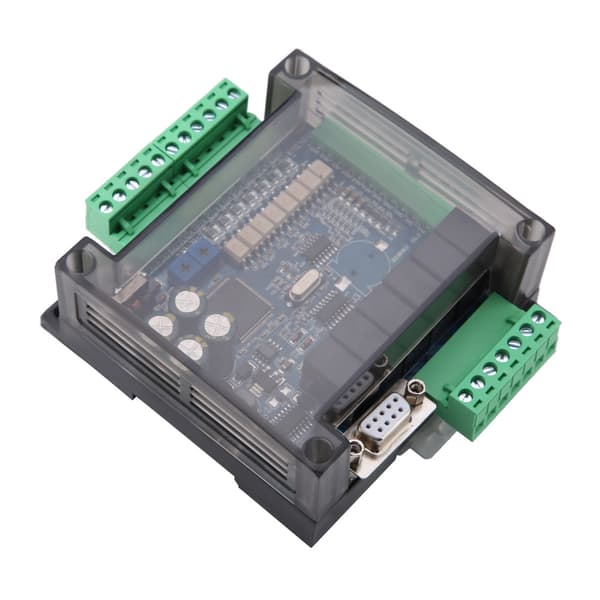

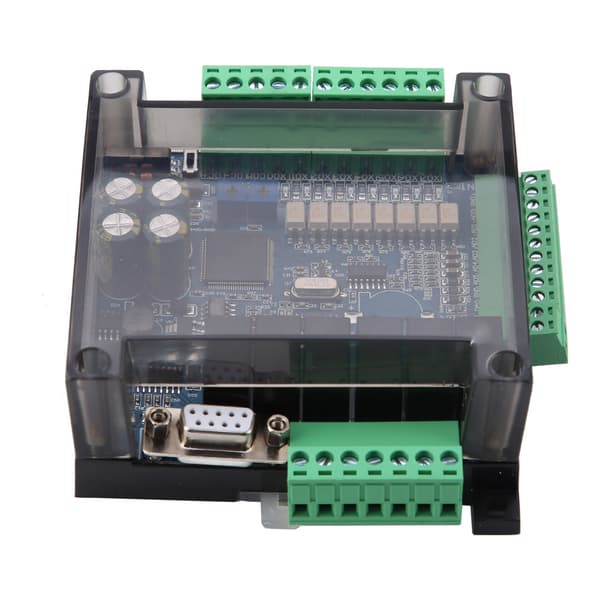

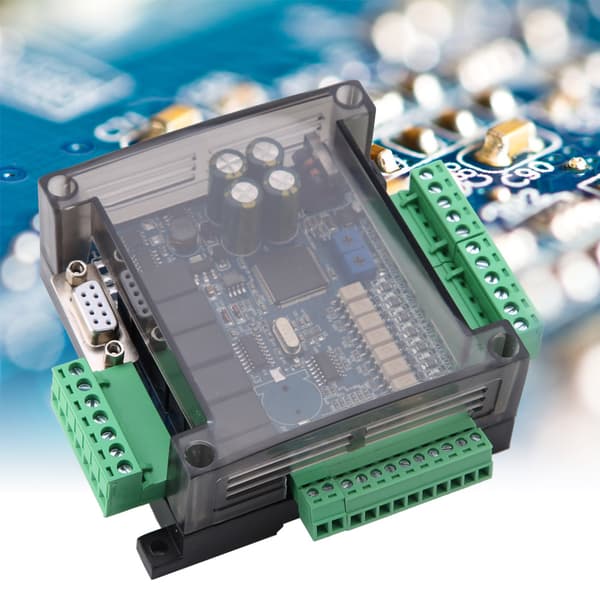

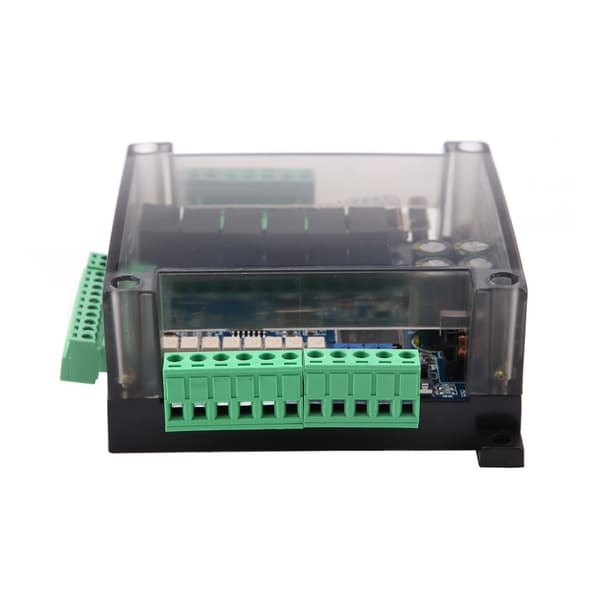

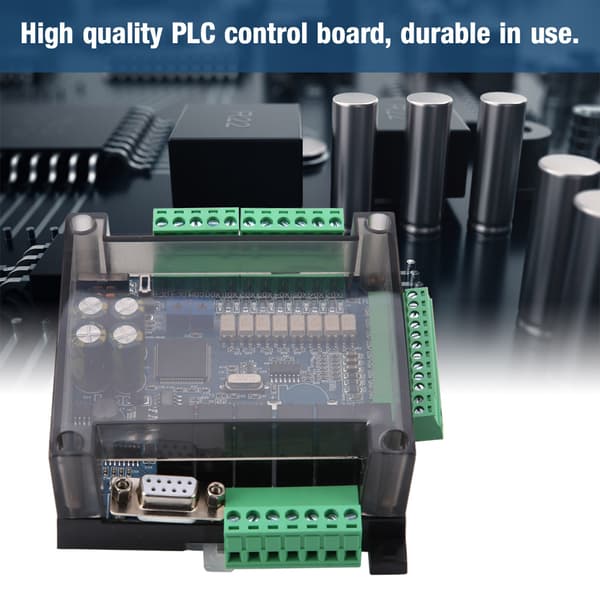

Dette PLC-kontrolkort er en alsidig programmerbar logikcontroller med 8 indgangspunkter (X0-X7) med DC24-indgang og lavt niveau gyldigt. X0-5 fungerer som højhastighedstællerindgangsporten, med en standardhastighed på 12K og en valgfri 100KHZ. Den analoge udgangsspænding styres af WR3A-instruktionen, svarende til værdier fra 0 til 4095. Den maksimale udgangsstrøm er 1A. For eksterne belastninger skal du forbinde den fælles terminal til +24 og den anden ende til PLC-udgangsporten Y.

Udgangspunkterne Y0-Y5 kan konfigureres som enten relæ- eller transistorudgange. Relæudgange understøtter en strøm på 5A, mens transistorudgange fungerer ved DC24V med en maksimal strøm på 1A. Mellemrelæer M0-M3071 er tilgængelige, og bevaringsområdet for strømtab kan indstilles efter behov.

Specifikationer:

- Vægt: 239g/8.4oz

- Indgangspunkter: 8

- Udgangspunkter: 6

- Strømforsyningsspænding: DC24V

- Udgangsstrøm: 5A (relæ) eller 1A (transistor)

- Analog indgang: 6 kanaler (6AD)

- Analog udgang: 2 kanaler (2DA)

- Højhastighedstælling: 6 kanaler ved 12K, valgfri 100K

- Pulsudgang: Ikke understøttet

- Flydende punkt: Understøttet

- Steppermotor: Ikke understøttet

- Hukommelseskapacitet: 8000 trin

- Programmeringssoftware: GX Developer eller GX Works

- Programtrin: 8000 trin

Kommunikationsporte:

- En RS232 (DB9) seriel kommunikationsport ved hjælp af FX3u-protokollen ved 38400, 7, E, 1

- En RS485-port (485 valgfri konfiguration, kommunikationsprotokol kan indstilles via D8120)

Detaljer om udgangspunkt Y:

- Y0-Y5 kan være relæ- eller transistorudgang, relæudgangsstrøm er 5A, transistorudgang er DC24V med maksimal strøm 1A

- Y0-1 er højhastighedsudgangsporten med et maksimum på 100K, PWM-periodeområdet er 0-32767 mikrosekunder

- Maksimal udgangsstrøm er 1A, ekstern belastnings fælles terminal forbindes til +24, den anden ende forbindes til PLC-udgangsport Y

Detaljer om analog indgang:

- Seksvejs analog indgang med 12-bit nøjagtighed, indgangsspændingsområde: 0-10V eller 0-20MA

- Læs analoge værdier ved hjælp af RD3A-direktivet, tilsvarende værdier spænder fra 0 til 4095

- Inkluderer tovejs potentiometer analog indgang via D8030 og D8031

Detaljer om analog udgang:

- 2-kanals analog udgang med 12-bit nøjagtighed, udgangsspændingsområde: 0-10V

- Udgang analog spænding ved hjælp af WR3A-instruktion, tilsvarende værdier spænder fra 0 til 4095

Yderligere komponenter:

- Mellemrelæ M: M0-M3071, bevaringsområdet for strømtab kan indstilles

- Trinpunkt S: S0-S1023, strømafbrydelseslagringsområde kan indstilles til S0-S1023

- 100ms timer: T0-T199, akkumulerende strømafbrydelseslagring T184-T199

- 10ms timer: T200-T249, akkumulerende strømafbrydelseslagring T246-T249

- 1ms timer: T250-T383, hvor T250-255 er kumulativ

- 16-bit tæller: C0-C199, strømafbrydelse for at gemme C100-C199

- 32-bit tæller: C200-C219, strømafbrydelse for at gemme C220-C234

- 32-bit højhastighedstæller: C235-C255, med forskellige konfigurationer inklusive enkeltfase- og tofaseindstillinger

- Register D: D0-D7999, strømafbrydelseslagringsområde kan indstilles til D0-D7999

- Indirekte pointere V og Z: V0-V7, Z0-Z7

- P subrutine jump numre: P0-P63

- I afbrydelse: X0-X5 ekstern afbrydelse, timer afbrydelse (1ms), tæller afbrydelse

- Særlige M-komponenter: M8000 er normalt lukket under kørsel, M8002 er elektrisk puls, M8011 er 10ms puls, M8012 er 100ms puls, M8013 er 1s puls, M8014 er minutpuls

Pakkeliste:

1x PLC Kontrolkort
