Effektivt stepmotor-sæt med digital driver, designet til præcis positionering, jævn drift og høj driftssikkerhed i CNC-, maskin- og automationsanlæg.

Vigtigste fordele

• Komplet sæt: stepmotor, driver og kabler
• Højt moment på 12 Nm til krævende opgaver
• Fin opløsning op til 51200 skridt/omdr.
• Bredt spændingsområde og CE-godkendt sikkerhed
• Nem styring med 5–24 V pulssignaler

Klar til hurtig installation

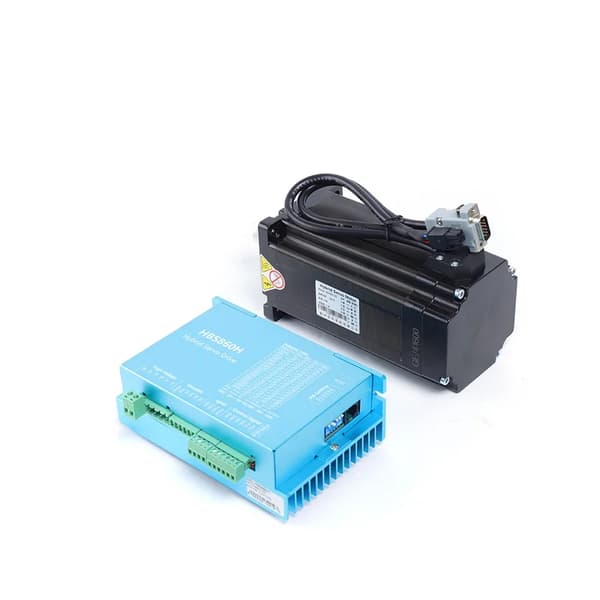

Sættet indeholder motor, HBS86H-driver samt 3 m motor- og encoderkabel. Det gør det nemt hurtigt at montere systemet i nye eller eksisterende maskiner uden ekstra tilbehør.

Kraftigt moment og præcis bevægelse
86HBS120-stepmotoren leverer 12 Nm moment med en skridtvinkel på 1,8° og nøjagtighed på ±5 %. Det giver præcis positionering og pålidelig fastholdelse selv ved tunge laster.

Høj opløsning og rolig gang
Den digitale 32-bit DSP-driver understøtter 2–256 mikroskridt, op til 51200 skridt pr. omdrejning. Resultatet er mindre vibrationer, mere flydende bevægelser og højere præcision ved lineær styring.

Fleksibelt spændingsområde og sikker drift
Driveren arbejder med AC 20–80 V / DC 24–100 V og fasetrøm op til 8 A (peak). Motortemperaturen holdes ≤80 °C ved mærkestrøm, og CE-certificeringen giver ekstra tryghed i professionelle installationer.

Let integration i styringer
Indgangen accepterer pulssignaler på 5–24 V op til 200 kHz. Standard er enkeltpuls, med mulighed for dobbeltpuls via software, så systemet kan tilpasses mange typer controller.

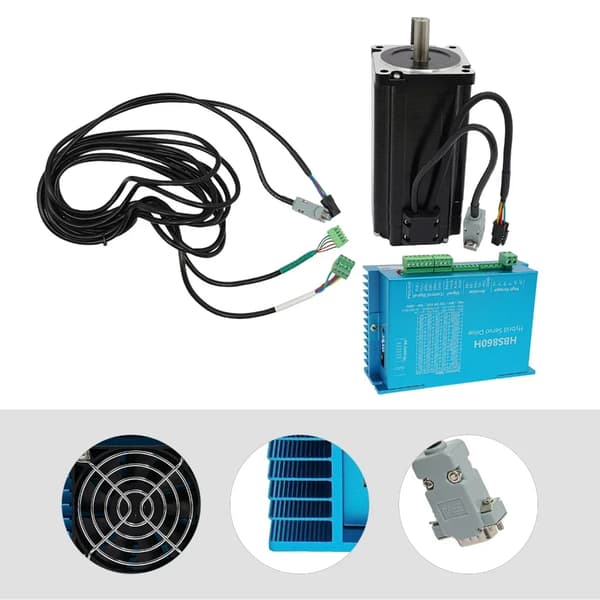

Pakkens indhold

• 1 × HBS86H stepmotordriver
• 1 × 86HBS120 stepmotor, sort
• 1 × 3 m motorkabel
• 1 × 3 m encoderkabel

Specifikationer

• Motortype: stepmotor
• Driver-model: HBS86H, ventilatorkølet
• Forsyning: AC 20–80 V / DC 24–100 V
• Fasetrøm driver: op til 8 A (peak)
• Motormodel: 86HBS120, fasetrøm 5,6 A
• Moment: 12 Nm
• Skridtvinkel: 1,8°, nøjagtighed ±5 %

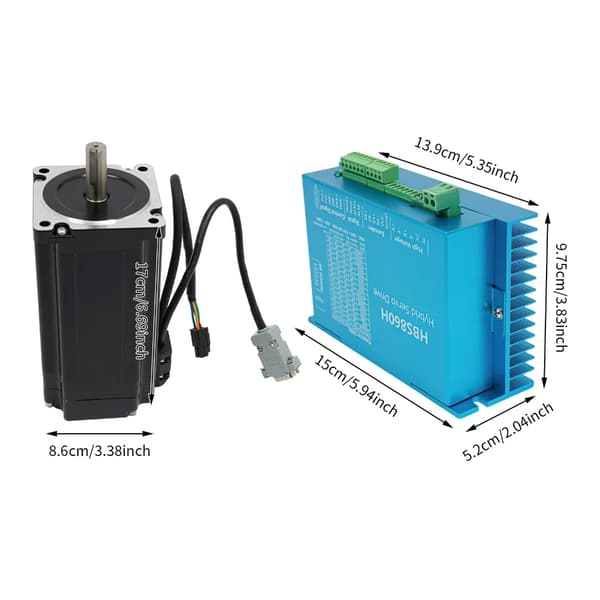

• Akseldiameter: 14 mm, aksellængde: 40 mm
• Mikroskridt: 2–256, maks. 51200 skridt/omdr.
• Pulssignal: 5–24 V, op til 200 kHz
• Farve: sort
• Motorkabel: 3 m, encoderkabel: 3 m
• Certificering: CE
• Oprindelse: Kina
