MULTISWITCH 5 INDGANGE 4 UDGANGE LINBOX SATELLIT

Bredt udvalg af satellit-multiswitche af mærkevarer.

LINBOX 5/4 Multiswitch til 1 satellit med passiv jordbaseret tv-kanal

Multiswitch anbefales til installation med op til 4 tunere fra 1 satellit, f.eks. Hotbird.

Kendetegn:

• Indgange: 1x4 fra en quatro LNB, 1 jordbaseret DVB-T,
• Udgange: 4 til SAT-tunere,
• Passiv FM/DVB-T-sti
• Indgangsfrekvensområde: for satellit-LNB-indgange: 950 - 2150 MHz
• Indgangsfrekvensområde: for DVB-T jordbaseret antenneindgang: 47 - 862 MHz
• Udgangsfrekvensområde: 47-2150 MHz
• Dæmpning i SAT-båndet (950-2150 MHz): -6 dB, Dæmpning i TER-båndet (47-862 MHz): -4 dB
• Udgangssignalniveau: RTV ca. 85 dBuV; SAT ca. 100 dBuV, isolation, udgangsseparation ca. 25-30 dB,
• Strømforsyning: 18 V 3A DC fra en ekstern strømforsyning 90-240 V (AC), 40-60 Hz,
• Multikontakten fungerer med Quattro LNB'er og jordbaserede TV-antenner,
• Multikontakten genkender automatisk signaltypen (bånd, polarisering), der skal transmitteres til individuelle tunere,
• Enheden er egnet til indendørs brug (loft, gang, kælder osv.), driftstemperatur: 0 til +55°C.

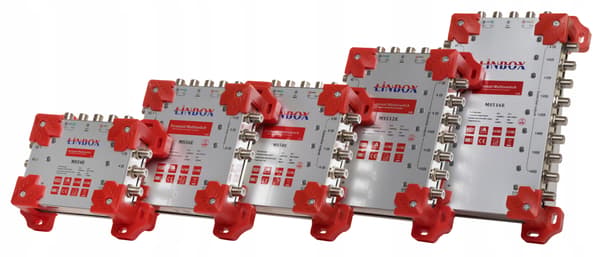

Mærkevaremultikontakter. Serie til 1 satellit. Antal udgange fra 4 til 32.

Strømforsyning

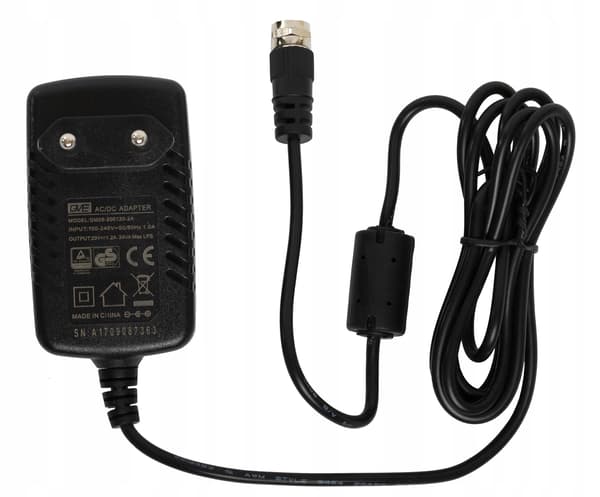

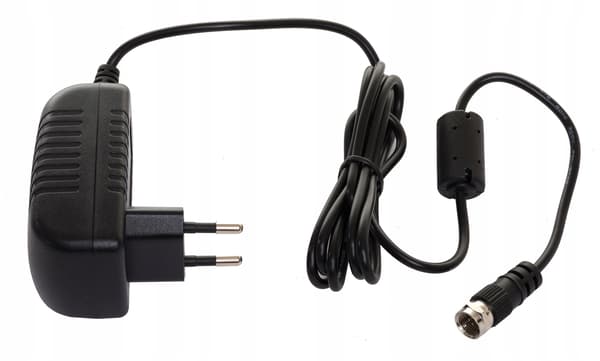

En 20V 1.2A strømforsyning med et F-type stik er inkluderet. En lysende LED på strømforsyningen indikerer, at multiswitchen er korrekt strømforsynet.

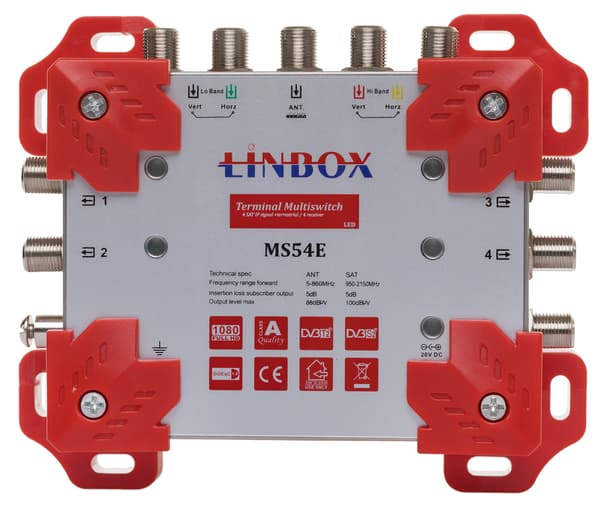

Multiswitchen har 5 indgange og 4 udgange.

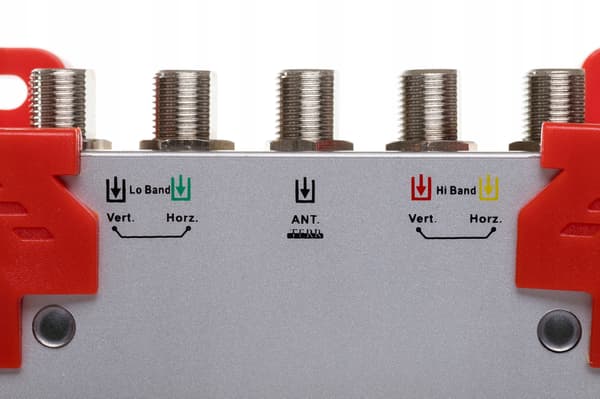

Toppen af ​​multiswitchen har 5 indgange til tilslutning af signaler fra 1 satellit og en jordbaseret antenne. De fire indgange til tilslutning af en quattro LNB er mærket henholdsvis Vert/Lo, Horz/Lo, Vert/Hi, Horz/Hi. De skal tilsluttes de identisk markerede udgange på konverteren. Den midterste indgang, mærket ANT, er til tilslutning af signalet fra en jordbaseret antenne.

Indikerer korrekt multiswitch-funktion.

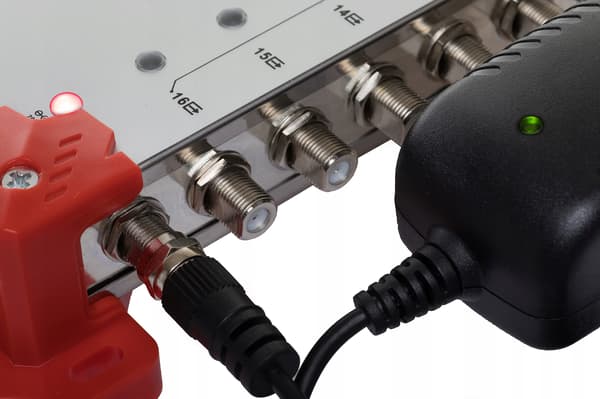

Der er en LED ved siden af ​​strømforsyningsindgangen, som, når den lyser, indikerer, at multiswitchen modtager korrekt strøm.

Der er også LED'er ved siden af ​​hver tunerudgang. Hvis LED'en lyser, betyder det, at tuneren er tilsluttet den indgang og er tændt.

Multiswitchen og strømforsyningen er udstyret med strømstatus-LED'er. Begge skal lyse, når de fungerer korrekt.

Hvis LED'erne på strømforsyningen og multiswitchen blinker efter tilslutning af den jordbaserede antenne og tænding af strømmen, indikerer dette en kortslutning. Afbryd straks strømmen, og fjern årsagen.

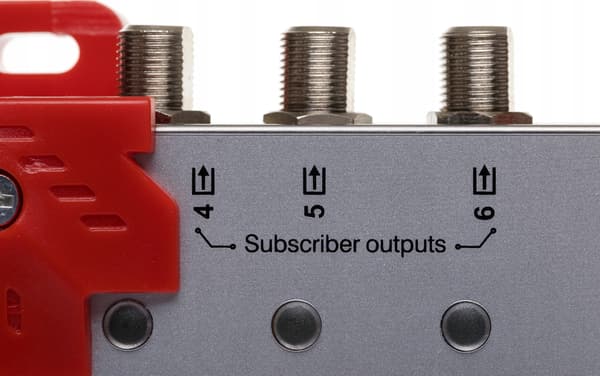

Multikontaktudgange.

Multikontakten har 4 udgange i højre og venstre side til tilslutning af op til 4 satellit- eller jordbaserede tunere. Hvis modtageren har en optagefunktion, skal du tilslutte 2 kabler fra multikontakten til den. Dette giver dig mulighed for at tilslutte op til 2 sådanne modtagere.

Hele enheden er pakket i en blå æske.

Sættet indeholder:

• 5/4 multikontakt
• 20V 1.2A strømforsyning
