Målesæt, trykmåler 0-40 bar, hurtigkobling

Trykmålesæt til hydrauliske systemer

Dette målesæt muliggør nøjagtig trykmåling i hydrauliske systemer i området 0 til 40 bar og består af en hydraulisk trykmåler med en nominel diameter på 63 mm med et glycerinfyldt Bourdon-rør, en hydraulisk lynkobling EUROM18x1.5, en G1/4" - M18x1.5 manometerkobling og en støvdæksel. Trykmåleren er designet til at måle væsker og gasser, der ikke reagerer med kobberlegeringer, og dens design i overensstemmelse med EN837-1-standarden sikrer nøjagtighed i klasse 1.6. Stålhuset, plastikviseren og -skalaen samt det transparente glas sikrer holdbarhed og læsbarhed af aflæsningerne, mens den indvendige trykudligningsprop muliggør stabil måling under vanskelige driftsforhold.

Tekniske specifikationer

• Måleområde: 0–40 bar

• Nominel størrelse: 63 mm

• Driftstryk: konstant – 3/4 af hele området; variabel – 2/3 af hele området; øjeblikkelig måling – hele området

• Tilladt temperatur: omgivelsestemperatur -20…+60 °C; medium maks. +60 °C

• Beskyttelsesklasse: IP 65 i henhold til EN60529 / IEC 529

• Procestilslutning: kobberlegering, radial udvendig gevind G1/4B

• Mekanisme: kobberlegering

• Skala: hvid plastik med stopstift

• Håndtag: sort plastik

• Linse: gennemsigtig plastik

• Hus: rustfrit stål

• Dæksel: valset rustfrit stål

• Væske fyld: glycerin 99,7%

• Vægt: 225 g ±5%

• Valgfrit: klemme (kun til bagudløb); gummidæksel

Nøglefunktioner

• Nøjagtig trykmåling op til 40 bar

• Stød- og vibrationsbestandig takket være glycerinfyldning

• Stålhus og plastelementer øger holdbarheden

• Designet i henhold til EN837-1, nøjagtighedsklasse 1,6

• Hurtig tilslutning takket være hurtigstik og ekstra tilbehør

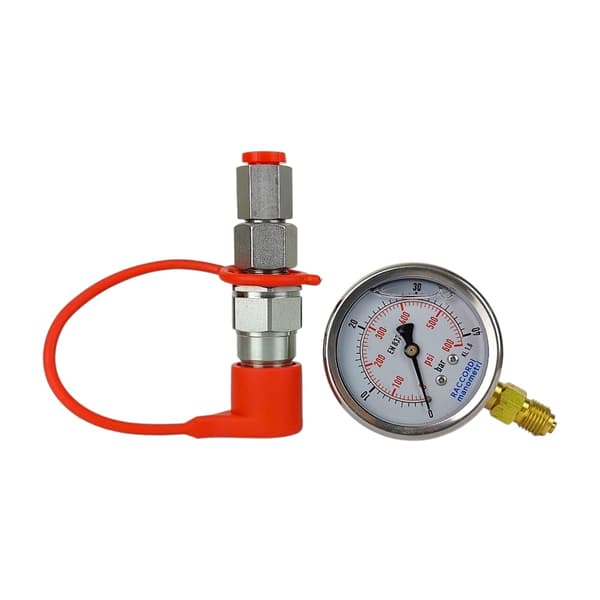

Sættets indhold

• Hydraulisk trykmåler 0-40 bar, nominel diameter 63 mm, Bourdon-rør fyldt med glycerin

• Hydraulisk hurtigkobling EUROM18x1.5 stik

• Målertilslutning G1/4" - M18x1.5

• Støvdæksel

⚠ Bemærk: Produktet kan afvige visuelt fra det illustrative billede afhængigt af produktionsteknologien.
