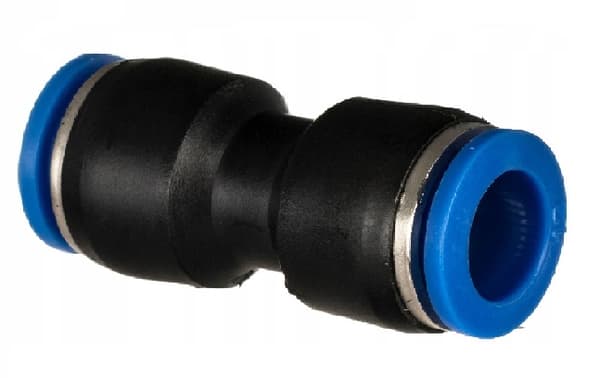

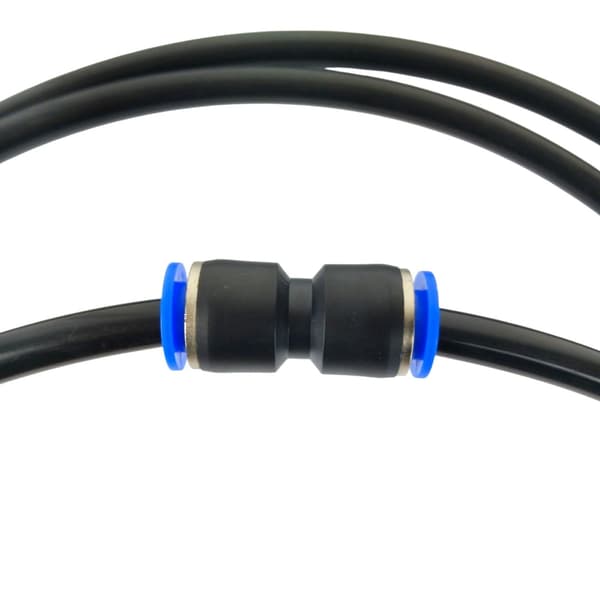

Tekalan 8 mm plastiklynkobling

Tekalan 8 mm plastiklynkoblingen er designet til hurtig og tæt tilslutning af Tekalan-slanger i pneumatiske, lavtrykshydrauliske og tekniske medietransportsystemer. Dette element giver en holdbar og sikker forbindelse, der muliggør effektiv montering uden behov for yderligere værktøj. Produktet passer til slanger med en ydre diameter på 8 mm og er en grundlæggende komponent i mange strøm- og styresystemer.

Hovedfunktioner og specifikationer

Tekalan 8 mm plastiklynkobling har et let design og korrosionsbestandighed, hvilket muliggør problemfri drift i en række forskellige miljøer, herunder miljøer med høj luftfugtighed. Takket være brugen af ​​teknisk plast sikrer stikket høj holdbarhed og modstandsdygtighed over for mekaniske skader. Designet muliggør hurtig montering af Tekalan-slangen ved blot at sætte den i muffen, indtil låsen går i indgreb. Tætningen og forbindelsesstabiliteten forbliver konstant, selv under intensiv systembrug. Produktet anvendes i køretøjssystemer, industrimaskiner, pneumatiske systemer og styresystemer.

Hvad er Tekalan 8 mm plastik-hurtigkobling?

Tekalan fi8 plastik-hurtigkoblingen er en pneumatisk kobling designet til hurtig og tæt tilslutning af plastikslanger med en ydre diameter på 8 mm i trykluftsystemer. Push-in-designet muliggør værktøjsfri montering – slangen indsættes i koblingskroppen og låses med en indvendig klemring. Denne løsning anvendes i lav- og mellemtryks pneumatiske systemer, hvor der kræves hurtig udvidelse eller service af installationen. Tekalan 8 mm plastik-hurtigkoblingen fungerer med Tekalan-slanger, dvs. polyamid (PA) og polyurethan (PU) rør, og andre pneumatiske slanger med passende dimensionstolerancer.

Betjening og konstruktion af indstiksfitting

Tekalan 8 mm plastik-hurtigkoblingen fungerer ved hjælp af en selvlåsende mekanisme. Efter at slangen er sat i fittingen, fastgør en ring med ståltænder slangen, og en indvendig O-ring sikrer en tæt forbindelse. For at frakoble systemet skal du blot trykke på udløserringen og skubbe slangen ud. Huset er lavet af holdbar teknisk plast, der er modstandsdygtig over for mekaniske skader og virkningerne af typiske faktorer, der findes i trykluftsystemer. Tætningen er leveret af en elastomer O-ring, hvilket minimerer risikoen for lækager, selv ved gentagen til- og frakobling af slangen. Denne type Tekalan 8 mm plastik-hurtigkobling reducerer installationstiden betydeligt sammenlignet med klassiske skruekoblinger eller messingkoblinger, der kræver yderligere tætning.

Normer og standarder anvendt i pneumatik

Selvom Tekalan 8 mm plastik-hurtigkoblingen ikke er en højtrykshydraulisk komponent, er dens anvendelse i pneumatik baseret på industristandarder for trykluftslanger og -systemer, såsom ISO 4414 (Pneumatisk fluidkraft - Generelle regler og sikkerhedskrav for systemer og deres komponenter). I praksis er tilpasningskompatibilitet baseret på dimensionsstandarden for rør med en ydre diameter på 8 mm. Det er afgørende at opretholde rørdiametertolerancen, da en for lille eller for stor diameter kan resultere i tab af tæthed eller monteringsvanskeligheder.

Anvendelser af Tekalan Ø8 plastik lynkobling

Tekalan Ø8 plastik lynkobling bruges i:

• Trykluftsystemer i værksteder og industrianlæg.
• Pneumatiske styresystemer i produktionsmaskiner.
• Industriel automation og samlebånd.
• Pneumatiske transportsystemer.
• Installationer i bil- og landbrugsindustrien.

Tekalan 8 mm fittings bruges også i mobile tjenester og i maskiner, hvor hurtig slangeudskiftning uden behov for specialværktøj er afgørende. Hydron tilbyder også andre komponenter fra kategorien pneumatiske fittings, samt luft- og vandledninger, hvilket muliggør omfattende installationer.

Forskelle fra andre løsninger

Tekalan 8 mm plastik-hurtigkobling adskiller sig primært fra klassiske gevindkoblinger i sin monteringsmetode. I modsætning til messing- eller stålkoblinger kræver den ikke brug af teflontape eller tætningspasta. Sammenlignet med messing- eller stålkoblinger kræver den ikke brug af teflontape eller tætningspasta. href="/szybkozlacza">hydrauliske hurtigkoblinger, dette element er designet til meget lavere tryk og bør ikke anvendes i krafthydraulik. Brug i et højtryksoliesystem ville være en designfejl. Plastikversionen er lettere end dens metalmodstykker, hvilket er vigtigt i mobile maskiner og applikationer, hvor reduktion af installationsvægten påvirker ergonomi og omkostninger.

Almindelige fejl ved valg af en Tekalan-hurtigkobling

En af de mest almindelige fejl er at forveksle den ydre diameter af en slange med dens indre diameter. Tekalan 8 mm plastik-lynkoblingen er valgt til en ydre diameter på 8 mm. Brug af slanger med en beskadiget eller deformeret ende er også en fejl. Røret skal skæres vinkelret, uden grater. Det er også forkert at bruge denne fitting i hydrauliske systemer, hvor højtrykshydrauliske fittings, der opfylder DIN- og ISO-standarder for højtryksarbejde, er påkrævet.

Hydron Teknisk Rådgivning

Hydron har i årevis leveret hydrauliske og pneumatiske komponenter til industri, landbrug og værksteder. Hvis du er i tvivl om valget af en Tekalan-plastik-hurtigkobling, kan vores tekniske team hjælpe dig med at vælge de rigtige rørdiametre, forbindelsestyper og kompatible installationskomponenter. Vores konstante tilgængelighed af produkter på lager og hurtige levering minimerer maskinens nedetid. Hver komponent, der tilbydes i butikken, gennemgår kvalitetskontrol og kommer fra pålidelige leverandører.

Tekniske parametre

• Materiale: teknisk plast, PBT-plast
• Type af fitting/element: Tekalan push-in hurtigkobling
• Slangediameter: 8 mm
• Anvendelse: Tekalan pneumatiske og lavtrykssystemer, til PU-, PA-, PE-slanger
• Arbejdstryk: -0,95 til 15 bar
• Monteringsmetode: indskydning, med automatisk kabellås
• Driftstemperatur: 0°C til +60°C
• Medium: trykluft/vakuum/vand

 Bemærk: Billedet er kun til illustrationsformål - på grund af forskelle i den teknologiske proces kan produktet leveres i en lidt anderledes visuel version.

Ofte stillede spørgsmål

Er "Tekalan hurtigkobling" helt sikkert en hurtigkobling til Tekalan?
Ja. I praksis er dette navnet på push-in pneumatiske koblinger til plastslanger, almindeligvis omtalt som Tekalan. Dette er ikke en hydraulisk hurtigkobling, men en kobling til pneumatiske installationer.

Hvad betyder "fi8" i Tekalan fi8 plasthurtigkobling?
"Fi8" betegner en ydre slangediameter på 8 mm. Fittingen vælges ud fra rørets ydre diameter, ikke dens indre diameter.

Hvilke slanger er kompatible med Tekalan Ø8 plasthurtigkobling?
Pneumatiske slanger med en ydre diameter på 8 mm, med passende tolerance og hårdhed (oftest PA, PU eller PE). Det vigtigste er, at slangen er designet til push-in fittings og har en lige, ubeskadiget ende.

Hvordan installerer jeg en slange korrekt i en Ø8 push-in fitting?
Slangeenden skal være lige (i en 90° vinkel), fri for grater og udfladning, og derefter skal slangen sættes så langt ind som muligt. Efter indsætning er det en god idé at trække forsigtigt i slangen for at bekræfte, at klemringen har låst den.

Hvordan frakobler jeg en Tekalan Ø8 plastik hurtigkobling uden at beskadige slangen?
Tryk udløserringen mod fittinghuset, og træk samtidig slangen ud. Hvis man trækker i ringen uden at trykke på den, kan det beskadige slangen eller låseelementerne.

Kan en Tekalan Ø8 plastik-hurtigkobling bruges med vand eller andre medier?
Dette afhænger af den specifikke type fitting, tætningsmateriale og slange. Hvis installationen skal bruges med vand (f.eks. hjælpesystemer), skal man vælge en fitting og slange, der er godkendt til det pågældende medie. I tvivlstilfælde vælger Hydron den passende variant til mediet og driftsforholdene.

Er denne hurtigkobling egnet til hydraulik (olie, højtryk)?
Nej. Tekalan push-in-koblinger er designet til pneumatik og lette lavtryksinstallationer. Til krafthydraulik anvendes hydrauliske koblinger med gevind og konusser/tætninger, der er egnede til højt tryk.
