Lige forbindelse ED 3/8/M22X1.5 15L

Anvendelse:

Den er udbredt anvendt i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Forbindelse med gummitætning, skrues ind i huset på en pumpe, cylinder, fordeler osv.
Siden er beregnet til skruning ind i huset har en ED-tætning; der kræves ingen yderligere tætninger på denne placering.
Den anden side er beregnet til at skrue en slange, albue eller anden fitting på. Tætningen sker ved at stramme den på den selvtætnende klemmekegle.

Nyttige data:
BSP-gevinddiameter 3/8"
Ydre diameter [mm]: 16,3 - 16,6

Gevinddiameter M22x1.5
Ydre diameter [mm]: 21.6 - 21.9

Tekniske data:
Spændevinkel på konus: 24° (typisk for polsk standard)
Gevind på kropside: udvendig tomme BSP 3/8"
Gevind på slangeside: udvendig metrisk 22x1,5
Tilslutningsversion: let
Væsketype: hydraulisk olie

Materiale:
Fritstål galvaniseret

betegnelse af Ermetto: XGE 15-LR 3/8" ED

Rastelli-Raccordi-betegnelse: TN92GG-15LR (3/8)

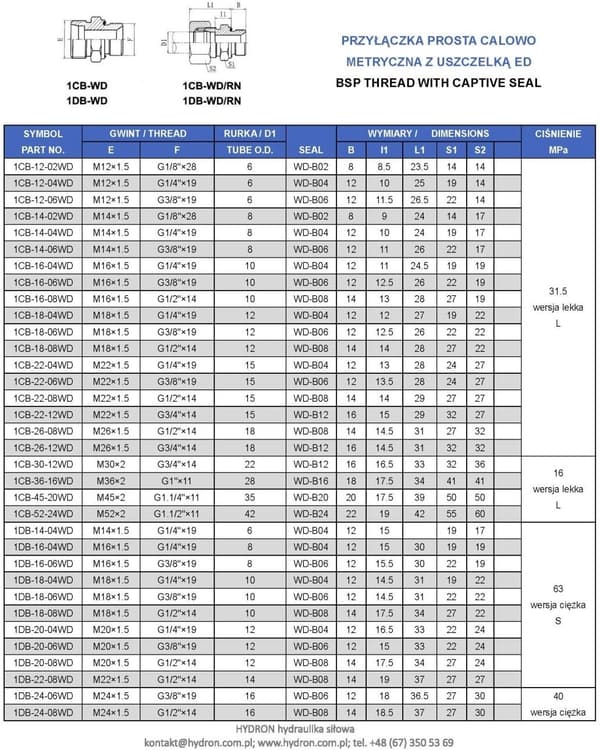

Alternativ betegnelse: Rød. ZCWM G-forbindelse 3/8"/22X1.5 CH22

alternativ betegnelse: 1CB-22-06WD

Betegnelse for rollebesætning: 100333.1

betegnelse ifølge Vitillo: AME15LMG06EL.1

Lige forbindelse med BSP-gevind / Han-bolt kobling - parallel BSP-gevind
