Lige forbindelse ED 3/8/M18X1.5 10S (tung version med konus 10S)

Anvendelse:

Det er meget udbredt i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Forbindelse med gummitætning, skruet ind i huset på f.eks. en pumpe, cylinder, fordeler osv.
Den side, der er beregnet til at blive skruet ind i huset, har en ED-tætning, der kræves ingen yderligere tætninger på dette sted.
Den anden side er beregnet til at blive skruet på en slange, albue eller anden forbindelse. Tætningen sker ved tilspænding på den selvtætnende klemmekegle.

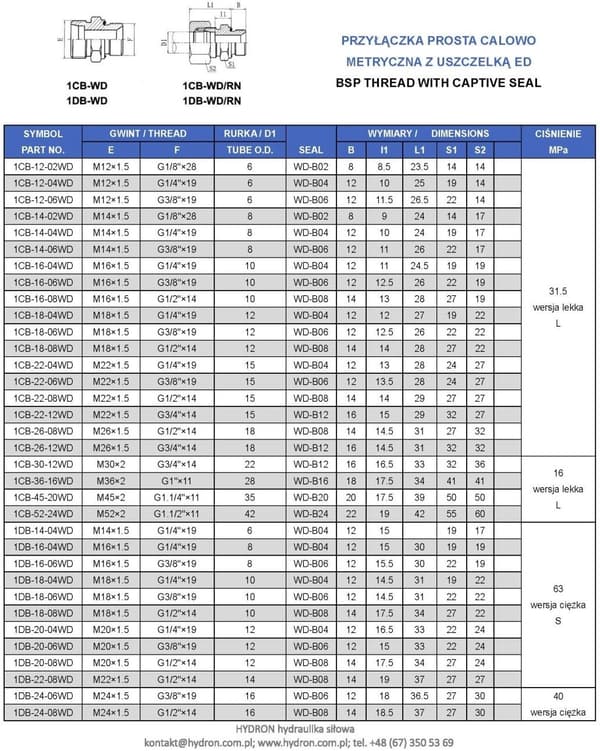

Nyttige data:
BSP-gevinddiameter 3/8"
Ydre diameter [mm]: 16,3 - 16,6

Gevinddiameter M18x1.5
Ydre diameter [mm]: 17,6 - 17,9

Tekniske data:
Spændevinkel: 24° (typisk for polsk standard)
Gevind på kropsiden: udvendig tomme BSP 3/8"
Gevind på slangesiden: udvendig metrisk 18x1.5
Tilslutningsversion: tung
Væsketype: hydraulisk olie

Materiale:
Stål automatisk galvaniseret

mærke af Ermetto: XGE 12-LR ED

Rastelli-Raccordi-mærkning: TN92GG-12LR (3/8)

Vitillo-mærkning: AME10SMG06EL.1
