ED 1.1/2/M52x2 lige forbindelse 38S

Anvendes i vid udstrækning i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Stik med gummitætning, skrues fast i huset på f.eks. en pumpe, cylinder, fordeler osv.
Den side, der er beregnet til at blive skruet fast i huset, har en ED-tætning.
Den anden side er beregnet til at blive skruet på en slange, et albue eller et andet stik. Tætningen sker, når den strammes på den selvtætnende klemmekegle.

Nyttige data:
Gevinddiameter i huset: BSP 1.1/2"
Gevinddiameter for slangen: M52x2

Tekniske data:
Klemmevinkel: 24° (typisk for den polske standard)
Gevind på husets side: udvendig tomme BSP 1.1/2"
Gevind på slangesiden: udvendig metrisk 52x2
Tilslutningsversion: tung
Væsketype: hydraulikolie

Materiale:
automatstål, zinkbelagt

mærkning i henhold til Ermetto: XGE 42-LR ED

mærkning i henhold til Rastelli-Raccordi: TN92GG-42LR (1 1/2)

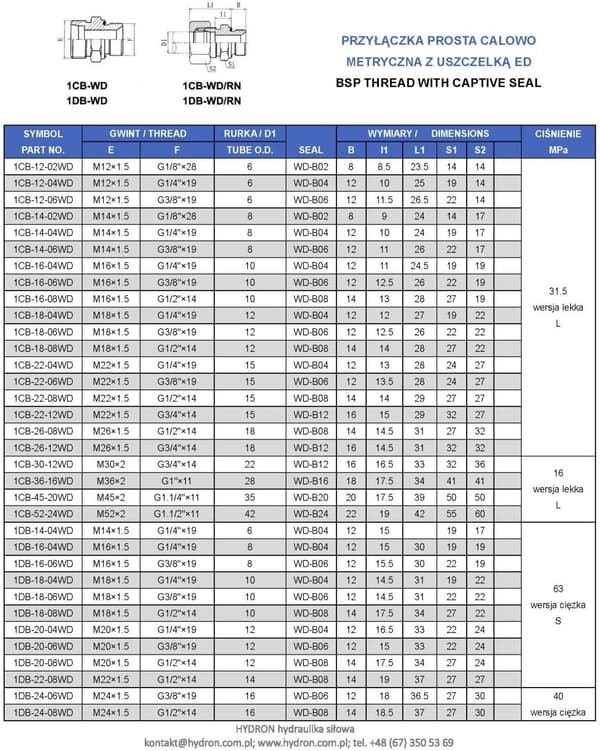

alternativ betegnelse: 1CB-52-24WD

Afstøbningsbetegnelse: 100323.1

betegnelse af Vitillo: AME38SMG24EL.1

Lige forbindelse med BSP-gevind / Han-boltkobling - parallel BSP-gevind1
