BB M52X2 38S lige stik



BB lige forbindelse [ lige metrisk union ]

Fremstillet i henhold til den polske standard: PN-65/M-73141

Fremstillet i henhold til DIN 2353



Anvendelse:
Anvendes i vid udstrækning i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Standardiseret kraftig versionsforbindelse med konisk selvtætnende fastspænding ved tilspænding. Designet til at forbinde to ledninger eller til at forbinde til andre stik med det samme koniske system.

Nyttige data:
Gevinddiameter M52X2
Ydre diameter [mm]: 51,6 – 51,9

Indre diameter [mm]: 49,4 – 49,6

Tekniske data:
Spændevinkel: 24° (typisk for polsk standard)
Gevind på den ene side: udvendig metrisk 52X2
Gevind på den anden side: udvendig metrisk 52X2
Version: tung
Nominelt tryk: 315bar
Væsketype: hydraulisk olie

Nøgleord: metrisk nippel, BB-stik, metrisk stik, lige stik.



betegnelse af Ermetto : XG 38-S | G38S

betegnelse i henhold til Rastelli-Raccordi : TN98-38S

identifikation efter rollebesætning: 103523.1

betegnelse af Vitillo: AME38S.1

symbol: 1D-52

* Lige kobling

* Lige stik Type: Tn98

* G Lige Stik / EO-Spidser med 24° Konus

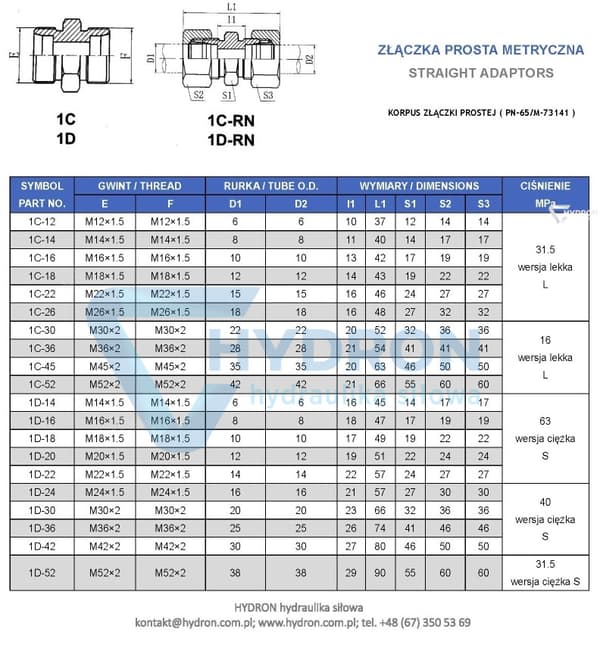

Illustrativt foto. På grund af den forskellige teknologiske proces kan stikket leveres i en anden visuel version.
