BB Lige Stik M45X2 35L

BB lige forbindelse [ lige metrisk union ]

Fremstillet i henhold til den polske standard: PN-65/M-73141

Fremstillet i henhold til DIN 2353

Anvendelse:
Det er meget anvendt i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.
Standardiseret letvægtsversionsforbindelse med konisk selvtætnende fastspænding ved tilspænding. Designet til at forbinde to ledninger eller til at forbinde til andre stik med det samme konus-system.

Nyttige data:
Gevinddiameter M45X2
Ydre diameter [mm]: 44,6 – 44,9
Indre diameter [mm]: 42,4 – 42,8

Tekniske data:
Klemmevinkel på konus: 24° (typisk for polsk standard)
Gevind på den ene side: udvendig metrisk 45X2
Gevind på den anden side: udvendig metrisk 45X2
Version: let
Nominelt tryk: 160bar
Væsketype: hydraulisk olie

Samlet længde 41mm

Sekskant 46mm

Nøgleord: metrisk nippel, BB-nippel, metrisk forbindelse, lige nippel.

betegnelse af Ermetto : XG 35-L | G35L

betegnelse i henhold til Rastelli-Raccordi : TN98-35L

betegnelse i henhold til Vitillo: AME35L.1

betegnelse i henhold til cast: 103512.1

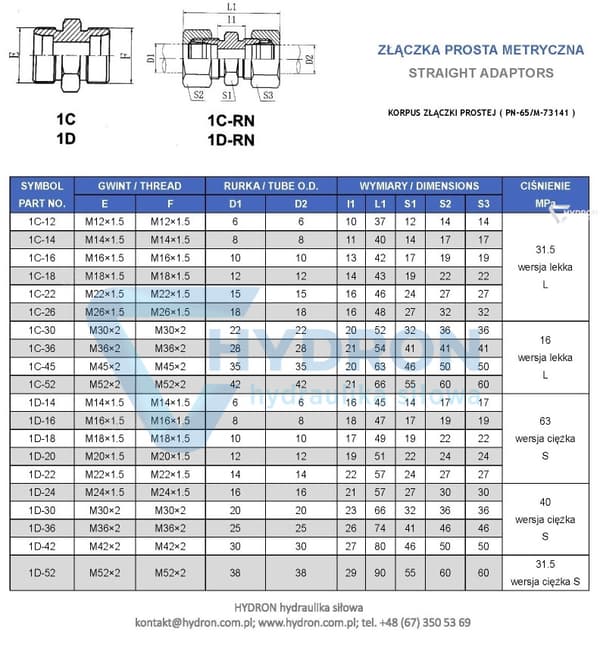

symbol: 1C-45

* Lige kobling

* Lige stik Type: Tn98

* G Lige stik / EO-spidser med 24° konus

Illustrativt foto. På grund af forskellige teknologiske processer kan stikket leveres i en anden visuel version.
