BB M36X2 28L Lige Kobling

Hvad er en BB M36x2 28L Lige Kobling?

BB M36x2 28L lige kobling er et hydraulisk element, også kendt som en metrisk nippel, BB-kobling eller metrisk konnektor, hvis formål er at forbinde to slange eller hydrauliske systemkomponenter udstyret med metrisk indvendig gevind. Denne type forbindelse tilhører gruppen af lige forbindelser, hvilket betyder, at den giver en lineær, direkte forbindelse uden at ændre arbejdsmediets strømningsretning. I praksis anvendes BB-fittingen (dvs. en fitting med to udvendige gevind) i hydrauliske systemer, hvor der kræves en solid, tæt og højtryksbestandig forbindelse. M36x2-gevindet i 28L-versionen refererer til det lette metriske system (L-serien), som almindeligvis anvendes i europæiske krafthydrauliske installationer.

Produktdesign og -konstruktion

BB M36x2 28L lige stik er oftest lavet af kulstofstål med en antikorrosionsbelægning, såsom zinkbelægning, hvilket sikrer høj modstandsdygtighed over for eksterne faktorer og forlænger komponentens levetid. Stikkets design er enkelt, men meget præcist, hvilket direkte påvirker forbindelsens tæthed. Elementet har to ender med et M36x2 metrisk udvendigt gevind. Dette gevind overholder standarderne, der anvendes inden for krafthydraulik, og er kompatibelt med komponenter udstyret med et indvendigt gevind. Tætning i denne type forbindelse opnås oftest ved hjælp af en konus eller tætningsring, som garanterer tæthed selv ved højt driftstryk. BB-forbindelsen er, som en metrisk forbindelse, et kompakt element, der er modstandsdygtigt over for vibrationer, variable belastninger og intensiv brug under vanskelige driftsforhold.

Virkningsprincip i et hydraulisk system

Virkningsprincippet for den lige BB-forbindelse er baseret på den mekaniske forbindelse af to hydrauliske systemkomponenter udstyret med indvendigt gevind. Den metriske nippel fungerer som en forbindelse, der tillader strømning af arbejdsmediet uden tab og uden at ændre strømningsretningen. Efter korrekt tilspænding af forbindelsen opnås en tæt og holdbar forbindelse, der minimerer risikoen for lækager og trykfald. I et hydraulisk system En fitting af denne type er et passivt element, men dets kvalitet og pasform har en direkte indflydelse på hele installationens sikkerhed. Lige fittings er særligt værdsatte i installationer, hvor systemets enkelhed og minimering af potentielle fejlpunkter er nøglen.

Tekniske normer og standarder

BB M36x2 28L lige fitting er baseret på metriske standarder, der anvendes i krafthydraulik, og som oftest overholder DIN- og ISO-standarder. Det metriske gevind M36x2 angiver en nominel diameter på 36 mm og en gevindstigning på 2 mm, hvilket sikrer kompatibilitet med en bred vifte af europæiske komponenter. 28L-serien betegner et letvægtssystem, der anvendes i installationer med specifikke tryk- og flowparametre. I praksis betyder det, at valget af denne fitting skal være i overensstemmelse med kravene til hele det hydrauliske system, inklusive slanger og fittings. Standardisering i henhold til DIN og ISO garanterer dimensionel repeterbarhed og kompatibilitet mellem producenter, hvilket er vigtigt for service og systemudvidelse.

Produktanvendelse

BB M36x2 28L-koblingen anvendes i mange industrisektorer og i mobilhydraulik. Den anvendes i landbrugsmaskiner, hvor hydrauliske systemer er ansvarlige for styring af redskaber, drev og løft. I byggebranchen anvendes metriske nipler i gravemaskiner, læssere og andre tunge maskiner. I fremstillingsindustrien anvendes koblinger af denne type i proceslinjer og hydrauliske kraftsystemer. Den metriske forbindelse er også velegnet til krafthydraulik, hvor hurtig og pålidelig tilslutning af installationselementer er nødvendig.

Forskelle fra andre løsninger

BB lige forbindelse adskiller sig fra andre typer forbindelser primært i dens design og funktion. I modsætning til albuer eller T-stykker ændrer den ikke strømningsretningen, hvilket resulterer i lavere tryktab. Forskelle gælder også for gevindstandarder. Metriske fittings adskiller sig fra BSP, NPT eller JIC løsninger både med hensyn til gevindprofil og tætningsmetode. Valg af den rigtige type er af stor betydning for installationens tæthed og sikkerhed. Det er også værd at være opmærksom på forskellene mellem den lette (L) og tunge (S) serie, som adskiller sig i vægtykkelse og tilladt arbejdstryk.

Almindelige valgfejl

En af de mest almindelige fejl er forkert gevindtilpasning. Brugere forveksler ofte metriske og britiske gevind, hvilket fører til lækager eller beskadigelse af komponenter. Et andet problem er forkert valg af diameter og serie (L eller S), hvilket kan resultere i overbelastning af fitting og systemfejl. Der skal også lægges vægt på driftsparametre, såsom arbejdsmediets tryk og temperatur. Der opstår også fejl under montering, hvor for lidt eller for meget tilspænding kan påvirke forbindelsens tæthed.

Brug af stikket i krafthydraulik

BB M36x2 28L lige forbindelse er et element, der fungerer med mange komponenter, der er tilgængelige i Hydron-serien. I praksis bruges den sammen med hydrauliske slanger, hydrauliske ledninger og andre hydrauliske forbindelser. I installationer kombineres den også ofte med hydrauliske hurtigkoblinger og fittings, der muliggør hurtig montering og afmontering af systemet. Ved at vælge de rigtige komponenter ét sted kan du skabe et sammenhængende og sikkert hydraulisk system.

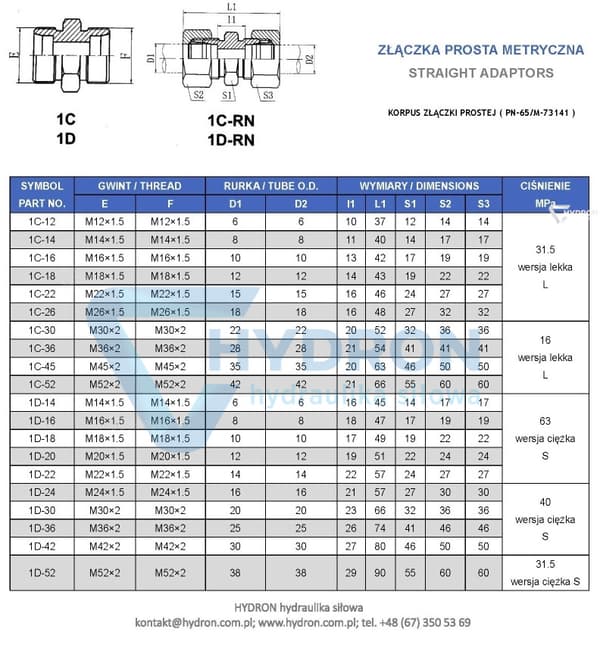

Tekniske parametre

BB M36x2 28L ligekoblingen har et M36x2 metrisk gevind på begge sider. Den er lavet af kulstofstål med en beskyttende belægning. Den er designet til at fungere i hydrauliske systemer med parametre, der er kompatible med 28L light-serien. Den er kendetegnet ved høj modstandsdygtighed over for arbejdstryk og eksterne faktorer. Driftstemperaturområdet afhænger af de anvendte pakninger og arbejdsmediet.

• BB lige stik [ lige metrisk union ]
• Fremstillet i henhold til polsk standard: PN-65/M-73141
• Fremstillet i henhold til DIN 2353

Stikspecifikationer:

• Gevinddiameter M36X2
• Ydre diameter [mm]: 35,6 – 35,9
• Indre diameter [mm]: 33,4 – 33,8

Tekniske data:

• Klemmevinkel: 24° (typisk for polsk standard)
• Gevind på den ene side: udvendig metrisk 36X2
• Gevind på den anden side: udvendig metrisk 36X2
• Version: let
• Nominelt tryk: 160 bar
• Væsketype: hydraulisk olie
• Ermetto-betegnelse: XG 28-L | G28L; g28lcfx
• Rastelli-Raccordi betegnelse: TN98-28L
• Støbebetegnelse: 103511.1
• Vitillo betegnelse: AME28L.1
• symbol: 1C-36
• Lige kobling
• Lige kobling Type: Tn98
• G Lige kobling / EO-ender med 24° konus

Illustrativt foto. På grund af den forskellige teknologiske proces kan koblingen leveres i en anden visuel version.

Ofte stillede spørgsmål

Sådan vælger du den rigtige BB-fitting til et hydraulisk system
Valget bør tage højde for gevindtype, diameter, serie og systemets driftsparametre, herunder tryk og temperatur.

Passer BB M36x2 28L-fittingen til tommegevind?
Nej, det er et metrisk gevind og er ikke kompatibelt med BSP- eller NPT-gevind.

Hvad bruges en metrisk nippel til?
En metrisk nippel bruges til at forbinde to elementer med indvendigt gevind i et hydraulisk system.

Påvirker en lige forbindelse mediets strømning?
Den ændrer ikke strømningsretningen og minimerer tryktab.

Hvor anvendes metriske fittings i L-serien?
I hydrauliske installationer med standardparametre, især i europæiske maskiner.
