BB M16x1.5 10L Lige Fitting - M16x1.5 Nippel

Hydraulisk Fitting med To Gevind

BB M16x1.5 10L Lige Fitting er en hydraulisk komponent af høj kvalitet, der bruges til at forbinde ledninger i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri. Det er en standardiseret letvægtsversion udstyret med en konisk selvtætnende kompressionsfitting, der sikrer en tæt forbindelse. Fremstillet af automatikstål, beskyttet af zinkbelægning med hvid passivering, garanterer dette produkt høj korrosionsbestandighed og lang levetid under barske driftsforhold.

Nøglefunktioner

• Materiale: automatikstål, zinkbelagt med hvid passivering.

• Standarder: Overholder DIN 2353 (PN-EN ISO 8434-1) og PN-65 M73140.

• Metrisk gevind: M16x1.5 i begge ender.

• Arbejdstryk: op til 315 bar.

• Spændevinkel: 24° – typisk for standardpolering.

• Formål: Tilslutning af to hydrauliske ledninger eller integration med andre stik med samme konus-system.

• Kobling med en større sekskant - kan også bruges som kobling.

Tekniske specifikationer

• Stiktype: lige - kobling, tilslutning

• Gevindstørrelse 1: M16x1,5 (udvendig)

• Gevinddiameter 1: 15,6-15,9 mm (udvendig), 14,2-14,6 mm (indvendig)

• Gevindstørrelse 2: M16x1,5 (udvendig)

• Arbejdstryk: 315 stang

• Fremstillingsstandard: DIN 2353 (PN-EN ISO 8434-1)

• Poleringsstandard: PN-65 M73140

• Arbejdstemperatur: -20°C til +120°C

• Beskyttelse: galvaniseret (hvid passivering)

• Materiale: automatikstål

• Mærkning i henhold til RASTELLI RACCORDI: TN98-10L

• Mærkning i henhold til VITILLO: AME10L.1

• CAST-betegnelse: 103506.1

• PARKER ERMETO-betegnelse: XG 10-L | G10L

Vigtig information

• Kobling i overensstemmelse med DIN 2353 og PN-65/M-73141.

• Designet til at forbinde to hydrauliske slanger.

• Har en konisk selvtætnende klemme.

• Kan bruges som en forbindelse.

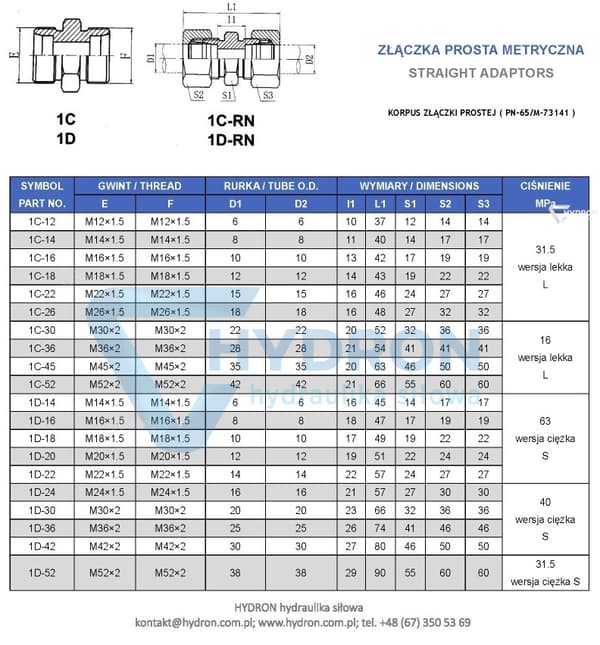

Bemærk: Billedet er kun til illustrationsformål – produktet kan afvige visuelt afhængigt af fremstillingsprocessen.

Hvad er en BB M16x1.5 lige kobling?

BB M16x1.5 lige kobling er en hydraulisk komponent, der bruges til at forbinde to ledninger eller komponenter i et hydraulisk system med et M16x1.5 metrisk udvendigt gevind i begge ender. "BB"-betegnelsen angiver, at begge sider har identiske udvendige gevind (M16x1.5), hvilket muliggør symmetrisk tilslutning til to hun-muffer med det tilsvarende gevind.

Anvendelser af M16x1.5 nippelen

Disse typer koblinger bruges i en række forskellige hydrauliske systemer – fra landbrugs- og skovbrugsmaskiner via entreprenørmaskiner til tung og mobil industri. De bruges, hvor der er trykledninger med M16×1.5 metrisk gevind, f.eks. ved tilslutning af hydrauliske ledninger.
