AA M36X2/M36X2 28L Kobling

AA lige koblingshus - AA lige hunkobling

AA M36X2/M36X2 28L koblingen er et solidt element i krafthydraulik, der sikrer tæthed og holdbarhed af forbindelser i hydrauliske systemer. Takket være konstruktionen af højkvalitets automatstål med en antikorrosionsbelægning er den modstandsdygtig over for vanskelige driftsforhold. Fremstillet i henhold til DIN 2353

Anvendelser af metriske koblinger

Anvendes i vid udstrækning i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri. Standardiseret kobling, letvægtsversion med konisk selvtætnende fastspænding ved tilspænding. Designet til at forbinde to ledninger eller til at forbinde til andre stik med samme konus.

Nyttige data

Gevinddiameter M36x2 målt med en skydelære:

• Ydre diameter [mm]: 35,6 - 35,9
• Indre diameter [mm]: 33,4 - 33,8

Tekniske data

• Spændevinkel: 24° (typisk for polsk standard)
• Gevind på den ene side: indvendig metrisk 36x2
• Gevind på den anden side: indvendig metrisk 36x2
• Version: let
• Tryk: 160 BAR
• Væsketype: hydraulisk olie
• Materiale: automatikstål med korrosionsbestandig galvaniseret belægning
• Lige stiktype: Tn 498

Mærkninger

• ifølge Ermetto: GZ 28-L | GZ28L
• ifølge Rastelli-Raccordi: TN498-28L
• ifølge Cast: 603511
• ifølge Vitillo: AFE28L
• symbol: 3C-36

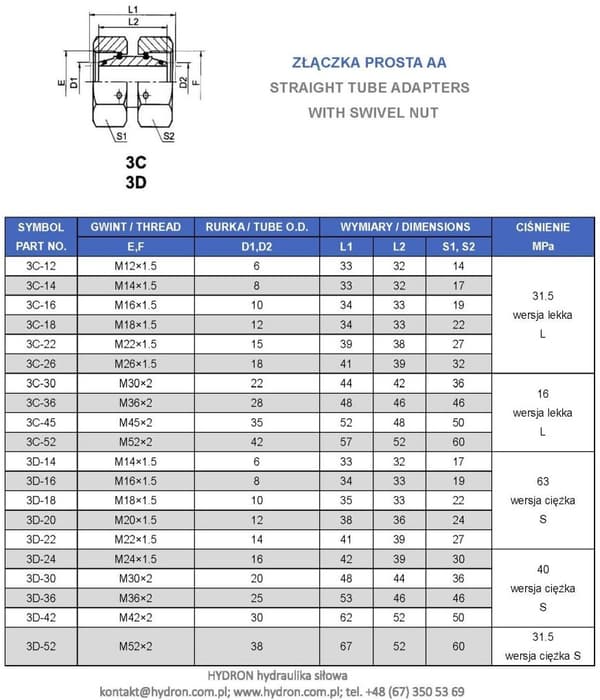

⚠ Bemærk: Illustrativt foto - på grund af den forskellige teknologiske proces kan stikket leveres i en anden visuel version.
