AA M30X2/M30X2 22L Kobling

AA Lige Koblingshus - Metrisk Kobling

AA lige kobling er en komponent af høj kvalitet, der anvendes i krafthydraulik, og som muliggør sikker og holdbar tilslutning af hydrauliske ledninger. Takket være dens præcise fremstilling og brugen af ​​korrosionsbestandige materialer sikrer koblingen tæthed og lang levetid under krævende driftsforhold.

Anvendelse:

Udbredt anvendt i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri. Standardiseret stik, letvægtsversion med konisk selvtætnende fastspænding ved tilspænding. Designet til at forbinde to ledninger eller til at forbinde til andre stik med samme konus.

Nyttige data:

Gevinddiameter M30x2 målt med en skydelære:

• Ydre diameter [mm]: 29,6 - 29,9
• Indre diameter [mm]: 27,4 - 27,8

Tekniske data:

• Spændevinkel på konus: 24° (typisk for polsk standard)
• Gevind på den ene side: indvendig metrisk 30x2
• Gevind på den anden side: indvendig metrisk 30x2
• Version: let
• Tryk: 160 BAR
• Væsketype: hydraulisk olie
• Materiale: Fritstående stål med korrosionsbestandig galvaniseret belægning
• Fremstillet i henhold til DIN 2353
• Lige stiktype: Tn 498

Bemærkninger:

• i henhold til Ermetto: GZ 22-L | GZ22L
• af Rastelli-Raccordi: TN498-22L
• af Cast: 603510
• af Vitillo: AFE22L
• SYMBOL: 3C-30

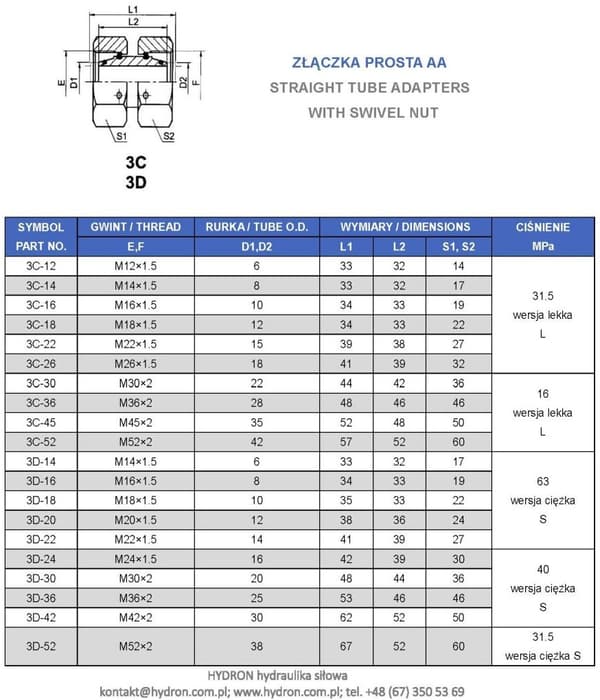

Bemærk: Dette foto er kun til illustrationsformål – på grund af de forskellige teknologiske processer kan stikket leveres i en anden visuel version.
