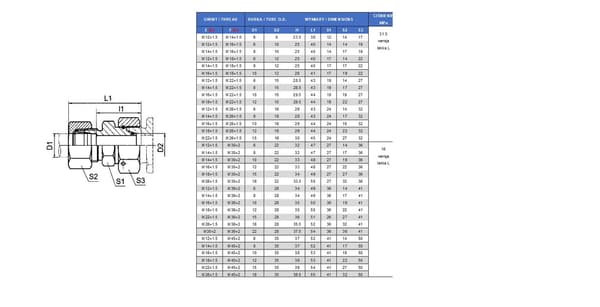

AA Ligekobling M18x1.5/M22x1.5 12L/15L

Lige reduktionskobling
AA lige reduktionskobling, fremstillet i overensstemmelse med DIN 2353, beregnet til tilslutning af hydrauliske slanger i højtrykssystemer. Koblingen er tilpasset til tilslutninger i størrelserne M18x1.5 og M22x1.5 og er udstyret med en 24° klemmekonus (typisk for den polske standard), der sikrer høj tæthed og holdbarhed af forbindelsen. Let version, designet til brug med hydraulikolie, modstandsdygtig over for tryk op til 315 bar.

Takket være den fritstående stålkonstruktion og brugen af en galvaniseret belægning er koblingen kendetegnet ved høj korrosionsbestandighed og lang levetid, selv under vanskelige driftsforhold. Anvendes i krafthydraulik, industri, landbrug og byggeri, hvor der kræves pålidelige hydrauliske forbindelser.

Nøglefunktioner

• Lige reduktionskobling, hun på begge sider
• Let version, designet til højtrykssystemer
• Indvendigt gevind M18x1.5 og M22x1.5
• Klemmekeglevinkel: 24° (typisk for den polske standard)
• Materiale: automatikstål med galvaniseret belægning
• Arbejdstryk op til 315 bar
• Overholder DIN 2353
• Korrosions- og slidstyrke
• Væsketype: hydraulisk olie

Tekniske specifikationer

• Stiktype: lige - stik, Tilslutning
• Gevindstørrelse 1: M18x1.5
• Gevindstørrelse 1 i mm: 17,6-17,9 udvendig/16,2-16,6 indvendig
• Gevindstørrelse 2: M22x1,5
• Arbejdstryk: 315 bar
• Fremstillingsstandard: Metrisk DIN 2353 (PN-EN ISO 8434-1)
• Polsk standard: PN-65 M73141 Lige stik
• Driftstemperatur: -20°C til +120°C
• Beskyttelse: galvaniseret (hvid passiveret)
• Materiale: automatikstål
• Mærkning i henhold til Rastelli Raccordi: TN432-15-12L
• Mærkning i henhold til støbning: GVO 12-L/15-L
• Parker ermeto-mærkning: GZR15/12L
• Alternativ mærkning: xred 15-12-L

⚠ Bemærk:Produktet kan afvige visuelt fra det illustrative billede afhængigt af produktionsteknologien.
