AA M14x1.5 8L Stik

AA Lige Hun-Stik - Metrisk

Lige hun-stik - drejemøtrik med metrisk gevind på begge sider. Standardiseret letvægtsstik med en konisk selvtætnende klemme, når den er strammet. Designet til tilslutning af to slanger eller til tilslutning til andre stik med samme konus. Anvendelse: Produktet anvendes i en række forskellige hydrauliske systemer, såsom entreprenørmaskiner, landbrugsudstyr eller produktionslinjer. Det er beregnet til professionelle, der søger pålidelige løsninger inden for krafthydraulik. Den anvendes i vid udstrækning i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri.

Nyttige data:

• Gevinddiameter M14x1.5 målt med skydelære:
  • Ydre diameter [mm]: 13,6 - 13,9
  • Indre diameter [mm]: 12,2 - 12,6

Tekniske parametre:

• Spændevinkel på konus: 24° (typisk for den polske standard)
• Gevind på den ene side: indvendig metrisk 14x1.5
• Gevind på den anden side: indvendig metrisk 14x1.5
• Version: let
• Tryk: 315 BAR
• Væsketype: hydraulisk olie
• Udførelse: i henhold til DIN 2353
• Materiale: automatikstål med korrosionsbestandig zinkbelægning
• Stikforbindelsens samlede længde: 34,5 mm
• Mærkninger:
  • i henhold til Ermetto: GZ 8-L | GZ08L
  • ifølge Rastelli-Raccordi: TN498-8L
  • ifølge Cast: 603505
  • ifølge Vitillo: AFE08L
• Symbol: 3C-14
• Engelsk navn: Lige kobling med drejemøtrik
• Lige koblingstype: Tn 498

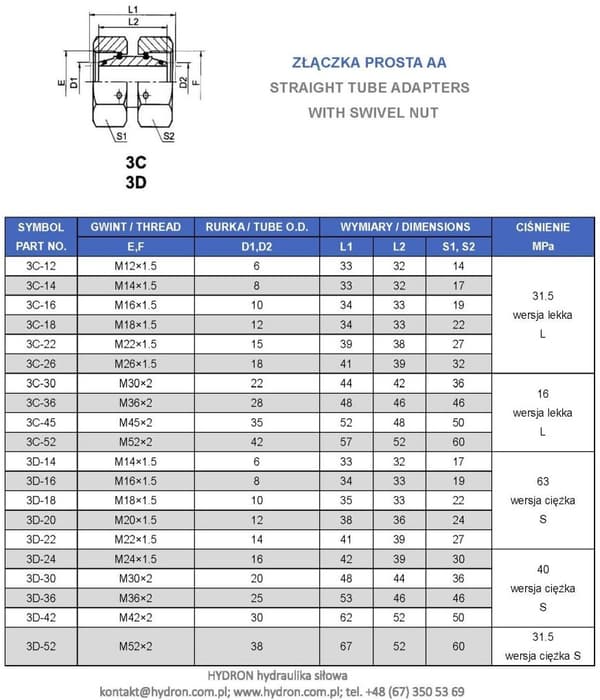

⚠ Bemærk: Billedet er kun til illustrative formål – på grund af forskelle i den teknologiske proces kan koblingen leveres i en lidt anderledes visuel version.
