ED 3/8 BSP – 7/8-14" JIC lige stik

ED 3/8 BSP – 7/8-14" JIC lige stik er et præcisionsforbindelseselement designet til holdbar og tæt forbindelse af hydrauliske komponenter med forskellige gevindstandarder. Denne løsning muliggør problemfri forbindelse af installationer baseret på britisk BSP-gevind med elementer udstyret med JIC-gevind, uden behov for yderligere adaptere eller systemændringer. Produktet er dedikeret til professionelle applikationer, hvor pålidelighed, monteringsgentagelighed og sikkerhed ved arbejde under højt tryk er vigtige.

Hvad er et BSP – JIC lige stik?

En BSP – JIC lige forbindelse er en hydraulisk adapter designet til at forbinde to forskellige gevindstandarder i én akse. På den ene side er der et 3/8 BSP-gevind i ED-versionen, dvs. med en elastomerisk tætning, og på den anden side et 7/8 JIC-gevind baseret på en metal-til-metal konisk tætning. Denne kombination gør det muligt at bruge elementet i både nye installationer og moderniserede hydrauliske systemer, hvor der er behov for at matche komponenter fra forskellige producenter.

Konstruktion og udførelse

Konnektorhuset er lavet af højkvalitets kulstofstål, designet til brug i krævende industrielle miljøer. Elementets overflade er beskyttet med en korrosionsbeskyttende belægning, der øger modstanden mod fugt, hydrauliske olier og eksterne faktorer. 3/8 BSP-gevindet er udstyret med en ED-tætning, der kompenserer for mindre overfladefejl og muliggør høj tæthed selv med moderat tilspændingsmoment. 7/8 JIC-gevindet er baseret på en 37° konus, hvilket sikrer en pålidelig og repeterbar metalforbindelse, der er særligt værdsat i højtryksinstallationer.

Anvendelser af ED 3/8 BSP – 7/8 JIC-forbindelsen

Disse typer forbindelser anvendes i hydrauliske systemer, hvor det er nødvendigt at forbinde ledninger, ventiler, fordelere eller aktuatorer med forskellige tilslutningsstandarder. Produktet anvendes ofte i hydrauliske installationer, under reparationer af entreprenør- og landbrugsmaskiner, samt i industrielle installationer, hvor der anvendes komponenter importeret fra europæiske og amerikanske markeder. Takket være det enkle aksiale design ændrer forbindelsen ikke retningen af mediestrømmen, hvilket reducerer tryktab og forenkler systemdesignet.

Industrier, hvor forbindelsen anvendes

BSP – JIC lige forbindelse anvendes almindeligvis i krafthydrauliske installationer, maskinindustrien, landbrug, transport og vedligeholdelsesanlæg. Den er også velegnet til mobile applikationer såsom entreprenørmaskiner, gaffeltrucks og kommunalt udstyr, hvor pålideligheden af hydrauliske forbindelser har en direkte indflydelse på sikkerhed og driftskontinuitet.

Praktisk information om installation

Ved montering af fittingen skal du sørge for, at gevindene er rene, og at ED-tætningen sidder korrekt på BSP-siden. Der kræves ikke yderligere tape eller tætningspasta på JIC-siden, da tætheden opnås takket være konusen. Det anbefales at stramme elementet i henhold til det anbefalede moment for at undgå at beskadige gevindet eller tætningen. En korrekt installeret fitting sikrer langvarig og problemfri drift af systemet. Hvis du har brug for en solid og gennemprøvet forbindelse til tilslutning af BSP- og JIC-gevind, skal du vælge den model, der er tilgængelig i Hydron butik. Bestil produktet online og drag fordel af professionel teknisk support og hurtig ordrebehandling.

Tekniske parametre

• Materiale: Kulstofstål med korrosionsbeskyttende belægning

• Elementtype: lige hydraulisk stik

• Mindre gevind: 3/8 BSP

• Mindre gevindtype: BSP, ED-version med elastomerpakning

• Stor gevindtype: 7/8-14 JIC

• Stor gevindtype: JIC 37°

• Anvendelse: hydrauliske kraftinstallationer

• Monteringsmetode: skruet i

• Standard: Ingen data

• Trykmodstand: tilpasset til arbejde i højtrykshydrauliske systemer

___________________________________________

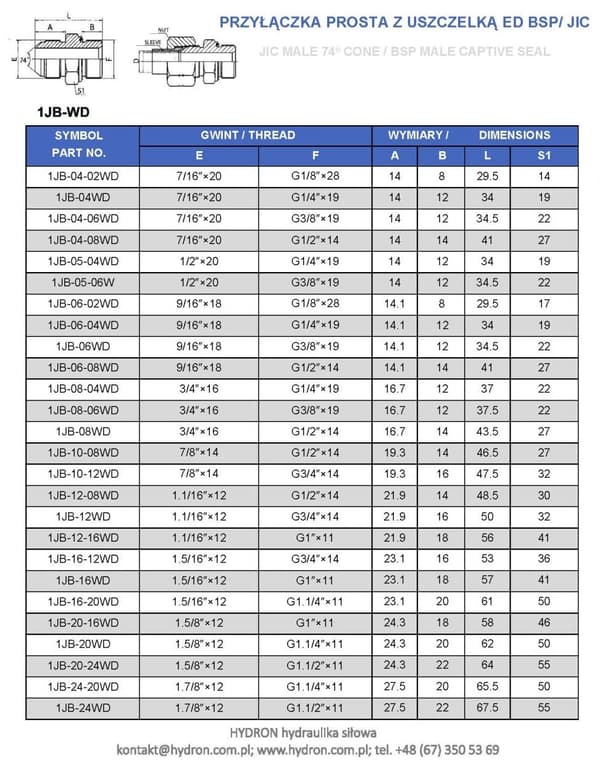

ED lige tilslutning 3/8" BSP / 7/8-14" (BSP/JIC)

1JB-10-06WD

betegnelse fra Cast: 200321.3

Vitillo-mærkning: AMJ10MG06R

Lige stikhus med BSP-gevind og elastomerforsegling
