Kugleventil til vand DN20 WK4a 4,0 MPa
APA02010040030

Anvendelse:

Blokkugleventil til vand DN20 WK4a 4,0 MPa er beregnet til varmenetværk, klimaanlæg, vandforsyningssystemer og industrielle installationer.

Efter kundens ønske kan ventilen fremstilles med snekkegear eller til gear.

Specifikation:

• vandventil
• DN 20 mm
• vægt 2,6 kg
• Maks. Tryk: PS 40bar
• Driftstemperatur: -20°C ÷ +200°C

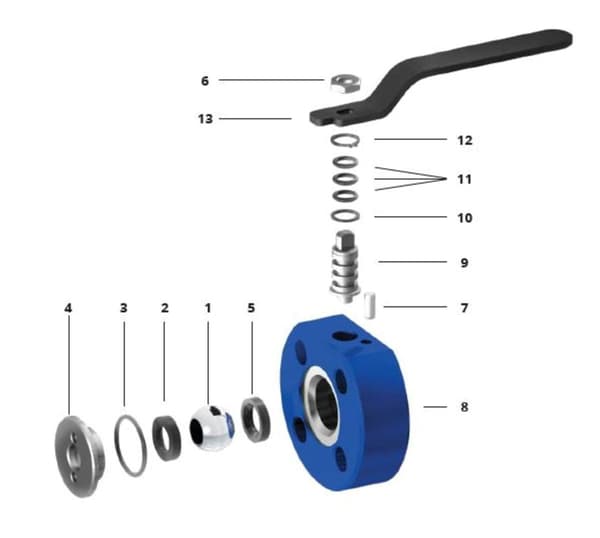

Konstruktion:

Kugle

Pakning

O-ring

Skrue

Pakning

Møtrik

Cylindrisk stift

Hus

Spindel

Bundring

O-ring

Låsering

Håndtag

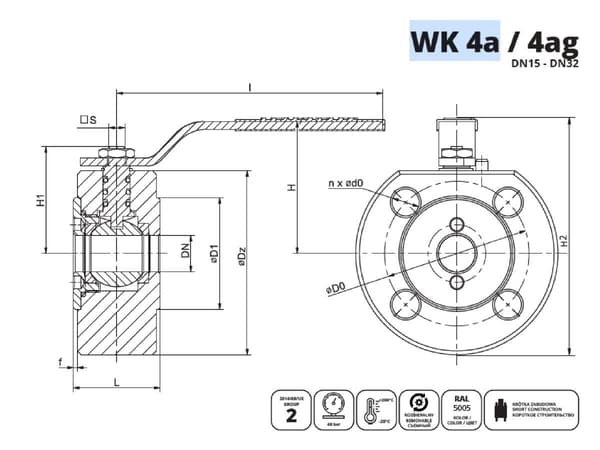

Tekniske parametre:

Diameter DN: 20 mm Tryk PS: 40 bar Vægt: 2,6 kg Tilslutningstype: - Kvadrat fase. 6,5 Dimensioner: ØD1 58 mm ØD0 75 mm Ød0 14/M12 n mængde 4 ØDz 105 mm f 2 mm L 45 mm I 140 mm H 68,5 mm H1 55,5 mm H2 121 mm s d1=6,5; d2=10

*Illustrativt foto
