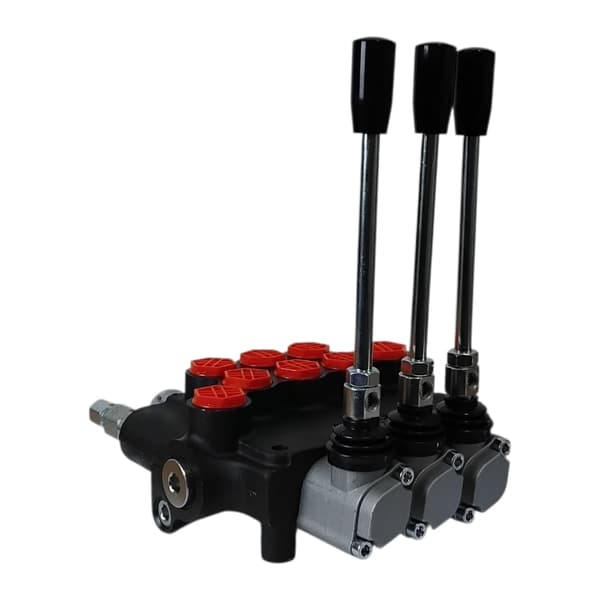

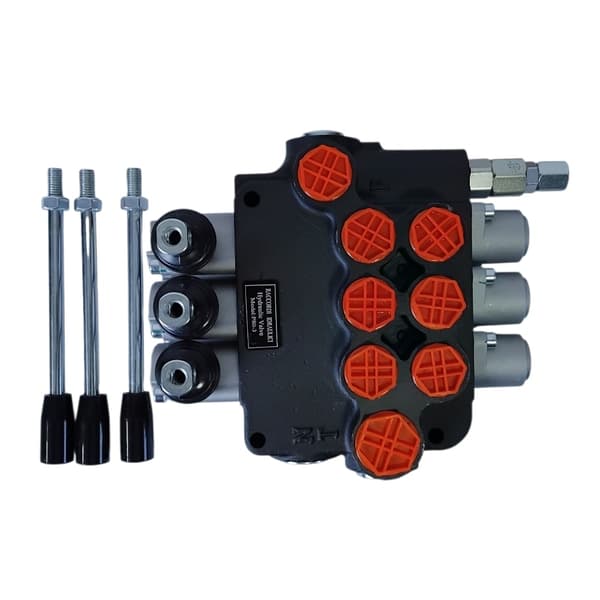

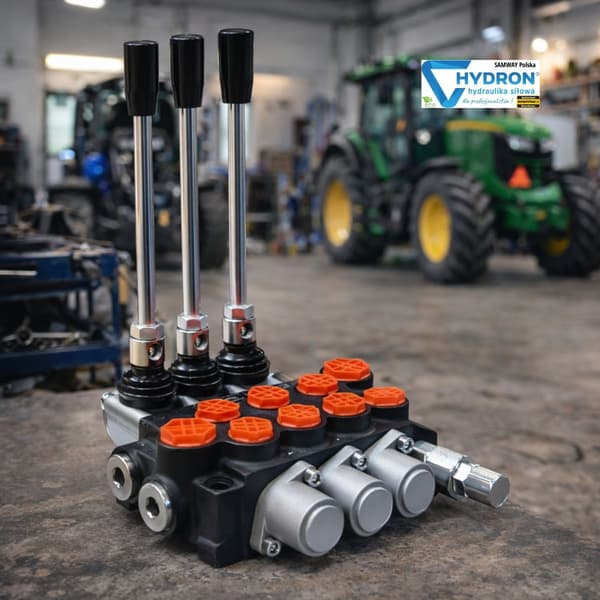

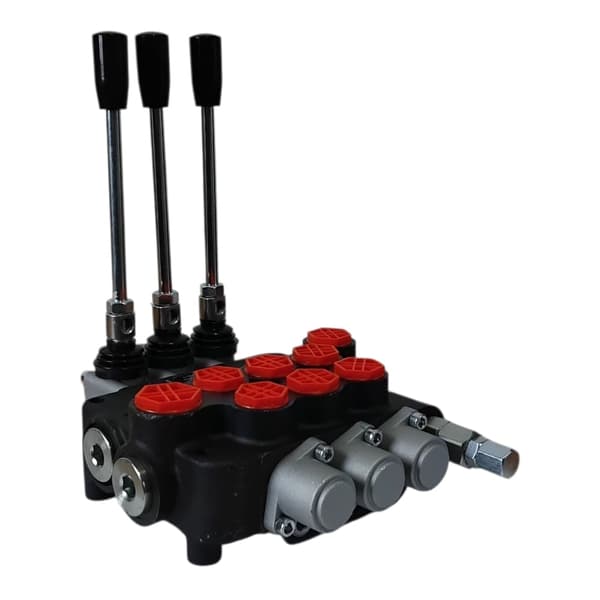

Hydraulisk fordeler 80L 3-sektions monoblok

Hvad er en hydraulisk fordeler 80L 3-sektions monoblok?

Hydraulisk fordeler 80L 3-sektions monoblok er et element, der styrer oliestrømmen i hydrauliske systemer. Dens opgave er at lede hydraulikoliestrømmen til de relevante modtagere, oftest til hydrauliske cylindre, hvilket muliggør arbejdsbevægelser i maskiner og apparater. Disse typer ventiler anvendes, hvor manuel styring af flere hydrauliske kredsløb er nødvendig samtidigt. Tre arbejdssektioner giver operatøren mulighed for at styre tre uafhængige maskinfunktioner fra en enkelt kompakt blok.

Konstruktion af monoblok-hydraulventilen

80L-hydraulventilen er lavet i et monoblokdesign. Det betyder, at hele ventilhuset danner én kompakt blok, hvilket øger dens holdbarhed betydeligt og reducerer antallet af potentielle lækager. Huset indeholder tre sektioner, der manuelt styres ved hjælp af et håndtag. Hver sektion har sin egen flowkontrolskyder hydraulisk olie. Håndtagene er fjederbelastede, så de automatisk vender tilbage til neutral position, når de slippes. Fordeleren er også udstyret med en sikkerhedsventil og en kontraventil, som er ansvarlige for at beskytte det hydrauliske system mod overbelastning og sikre stabil drift af hele systemet.

Hydraulisk fordelers funktionsprincip

Under drift pumper den hydrauliske pumpe olie ind i fordeleren, som derefter leder arbejdsmediet til de relevante arbejdsporte, der fører til cylindrene. Afhængigt af håndtagets position kan operatøren styre cylinderens bevægelse i den ene eller den anden retning. I neutral position forbliver oliestrømmen i ro eller ledes videre gennem systemet, i overensstemmelse med det hydrauliske systems design. 80L 3-sektions hydrauliske manifold muliggør samtidig styring af flere maskinfunktioner, hvilket øger arbejdseffektiviteten og betjeningskomforten betydeligt.

Anvendelser af 80L hydrauliske manifold

Manifolde med en flowhastighed på 80 liter pr. minut anvendes i mange typer hydrauliske maskiner og apparater. De findes oftest i landbrugsmaskiner, frontlæssere, tipvogne, entreprenørmaskiner og skovbrugsudstyr. 3-sektions hydrauliske manifold er også velegnet til forskellige typer hydrauliske kraftenheder, værkstedsstyringssystemer og mobile og industrielle hydrauliske systemer. Takket være dens høje flowhastighed kan den bruges med mere effektive hydrauliske pumper, hvilket sikrer effektiv drift af hele systemet.

Driftsparametre og justeringsmuligheder

80L hydrauliske fordeler er designet til brug i systemer med højt driftstryk. Dens maksimale driftstryk er op til 300 bar, hvilket muliggør brug i krævende hydrauliske systemer. Enheden har en fabriksindstillet overløbsventil på cirka 180 bar, som kan justeres. Dette gør det muligt at justere fordelerens driftsparametre til et specifikt hydraulisk system. Fordelerens design muliggør kompatibilitet med både enkeltvirkende og dobbeltvirkende cylindre.

Sådan vælger du den rigtige hydrauliske fordeler

Valget af hydraulisk fordeler bør afhænge af flere vigtige parametre i det hydrauliske system. De vigtigste af disse er den hydrauliske pumpekapacitet, antallet af arbejdssektioner, det maksimale driftstryk og typen af tilslutningsgevind. I denne model er udgangsgevindene til cylindrene 1/2 tomme, mens forsynings- og returforbindelserne er passende tilpasset installationer med højere olieflow. Du bør også være opmærksom på typen af cylindre, der anvendes i maskinen, og fordelersektionens funktion.

Almindelige fejl ved valg af fordeler

Et af de mest almindelige problemer er at bruge en fordeler med for lav flowhastighed i forhold til hydraulikpumpens kapacitet. Dette kan resultere i nedsat systemeffektivitet og overdreven opvarmning af hydraulikolien. En anden almindelig fejl er uensartede forbindelsesgevind eller forkert indstilling af overtryksventilen. Det er også værd at være opmærksom på korrekt tilslutning af hydrauliske ledninger og korrekt valg af komponenter såsom hydraulikslanger, hydrauliske koblinger og hydrauliske cylindre, som fungerer med manifold i systemet.

Teknisk support og valg af hydrauliske komponenter hos Hydron

Det er ikke altid let at vælge den rigtige hydrauliske manifold, så det er værd at bruge hjælp fra specialister. Hydron har i mange år distribueret hydrauliske komponenter og ydet teknisk rådgivning om konstruktion af hydrauliske systemer. Tilbuddet omfatter hydrauliske manifolds, hydrauliske slanger, koblinger, cylindre og mange andre elementer, der er nødvendige til konstruktion og modernisering af hydrauliske systemer. Takket være den brede tilgængelighed af produkter og teamets erfaring er det muligt hurtigt at matche de passende komponenter til en specifik maskine eller installation.

Splitterfunktioner:

• Tre-sektioners fordeler med en kapacitet på 80 l/min

• Flydende funktion i én sektion med mekanisk lås

• Styring af enkelt- og dobbeltvirkende aktuatorer

• Ventiler har overløb og returløb som standard

• Solid konstruktion, fremstillet i Bulgarien

• Fjederretur af håndtaget til neutral position

Tekniske specifikationer

• Antal sektioner: 3 (inklusive én med flydende position)

• Nominel kapacitet: 80 l/min

• Fødegevind: BSP 1/2"

• Returgevind: BSP 3/4"

• Gevind til aktuatorudgange: BSP 1/2"

• Håndtagspositioner: neutral, udstrakt, indtrukket, flydende tilstand (låst)

• Driftstemperaturområde: fra -40°C til +60°C

• Maksimalt driftstryk: 300 bar

• Overtryksventil: fabriksindstillet til 180 bar, justerbar

Ofte stillede spørgsmål

Er 80L 3-sektions hydrauliske fordeler egnet til landbrugsmaskiner? Ja, denne type fordeler bruges meget ofte i frontlæssere, tipvogne og andre landbrugsmaskiner, der kræver styring af flere hydrauliske funktioner.

Har fordeleren en overtryksventil? Ja, fordeleren er udstyret med en overtryksventil, der beskytter det hydrauliske system mod for højt tryk.

Hvad er driftstrykket tilladt af 80L hydrauliske fordeler? Det maksimale driftstryk er op til 300 bar, hvilket gør det muligt at bruge den i mange hydrauliske systemer.

Kan fordeleren fungere med dobbeltvirkende cylindre? Ja, fordeleren kan styre både enkeltvirkende og dobbeltvirkende cylindre.

Hvad er formålet med den flydende sektion i en hydraulisk fordeler? Den flydende sektion tillader fri strømning af olie mellem cylinderkamrene, hvilket gør det muligt for maskinens arbejdselement frit at justere sig til jorden.
