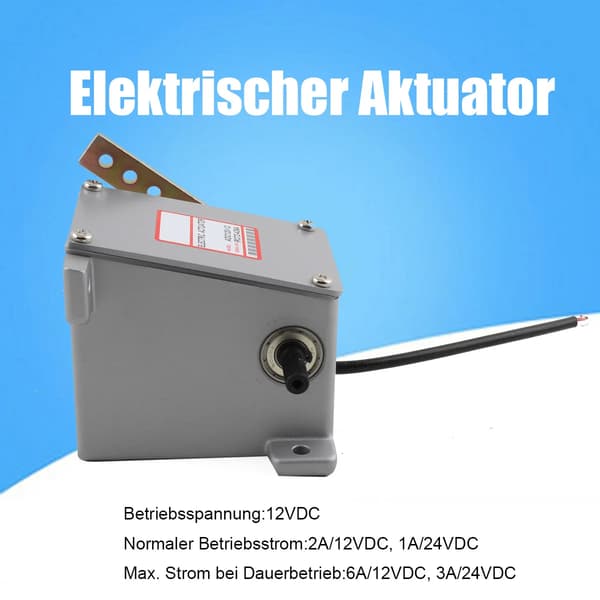

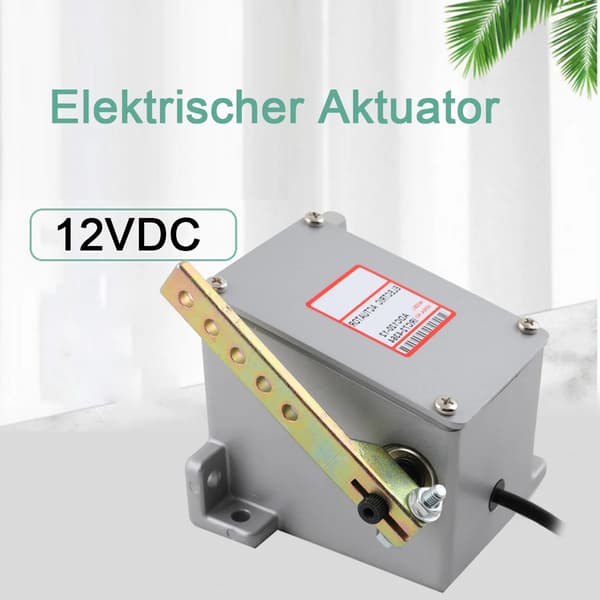

Elektrisk proportionalaktuator, 120-serienKompakt, elektrome-kanisk rotationsaktuator med lineært drejningsmoment til præcis brændstofstyring. En intern fjeder fører automatisk til brændstof-cutoff, når enheden er spændingsløs. Stabil drift, stor svingvinkel og multispænding giver pålidelig ydelse i krævende applikationer.

Vigtigste fordele

• Proportional rotation for nøjagtig positionering
• Automatisk tilbagerulning via intern fjeder
• Stor svingvinkel for fleksibel anvendelse
• Drift ved 12/24/32 VDC for enkel integration
• Roligere hastighed for stabil respons ved transiente forhold
• Robust: svampefri, korrosionsbestandig overflade, vibration op til 20 G

Præcis proportional styringDen roterende bevægelse med lineært moment muliggør fin dosering af brændstof og høj reguleringsnøjagtighed i tæt koblede pumper og mindre forgasermotorer.

Sikkerhed ved strømsvigtDen interne fjeder returnerer aktuatoren til afspærringsposition, hvilket øger sikkerheden og beskytter motoren.

Udvidet svingvinkelOp til 25±1° CW/CCW giver større kompatibilitet med forskellige mekaniske linkager.

Fleksibel forsyningDirekte drift på 12, 24 eller 32 VDC reducerer behovet for ekstra strømkonvertering.

Stabil, rolig reguleringDen lavere arbejdshastighed giver stabilitet og bedre respons ved lastskift.

Bygget til hårde miljøerKorrosions- og svamperesistente overflader, valideret op til 20 G (50–500 Hz) og 100 % test sikrer driftssikkerhed.

Pakkens indhold

• 1 × Elektrisk aktuator (120-serien)
• Arm: LE1500-2
• Stangender: BR100 (højre), BR101 (venstre) til 12#20 HD-stang
• Kabelsæt: ADC120, ca. 122 cm; andre længder fås
• Tilkoblingsdele medfølger

Specifikationer

• Moment: maks. 1,4 N·m (1,0 lb·ft)
• Vinkelbevægelse: 25±1° CW/CCW
• Forsyning: 12/24/32 VDC
• Strøm: normal 2 A/12 V, 1 A/24 V; maks. kontinuerlig 6 A/12 V, 3 A/24 V
• Temperatur: −54 °C til +95 °C
• Relativ fugt: op til 100 %
• Montering: vilkårlig, elektrisk tilslutning øverst foretrækkes
• Vibration: op til 20 G (50–500 Hz)
• Overflader: svampefri, korrosionsbestandige
• Test: 100 % testet
