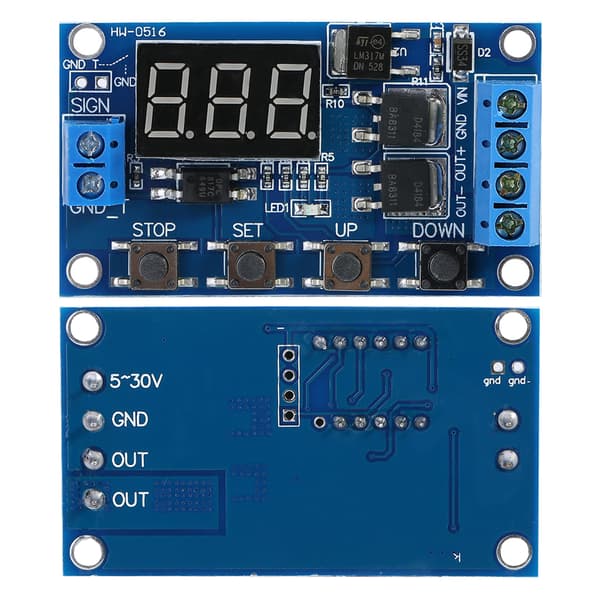

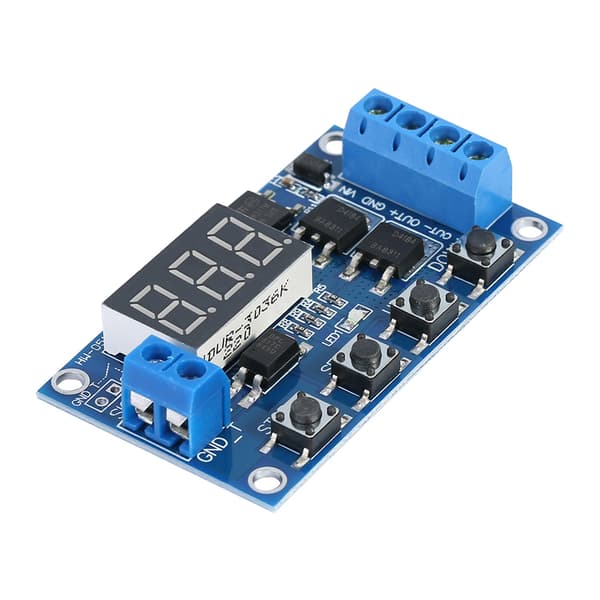

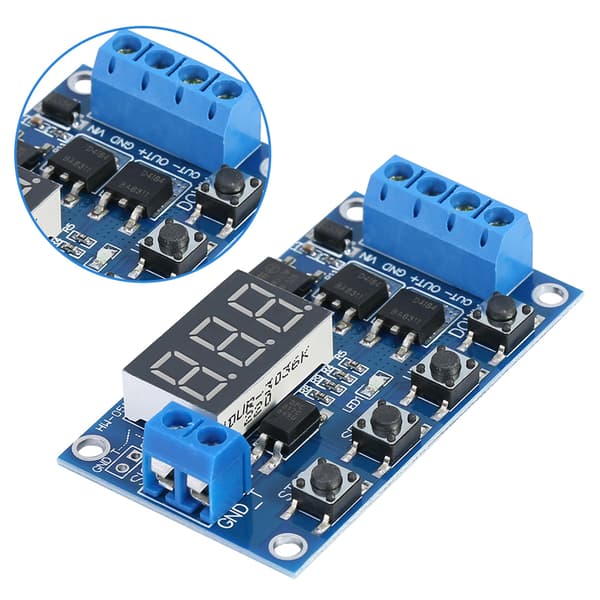

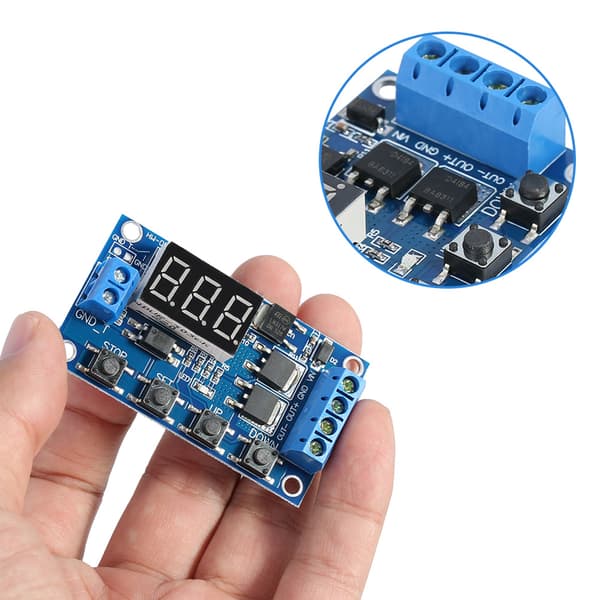

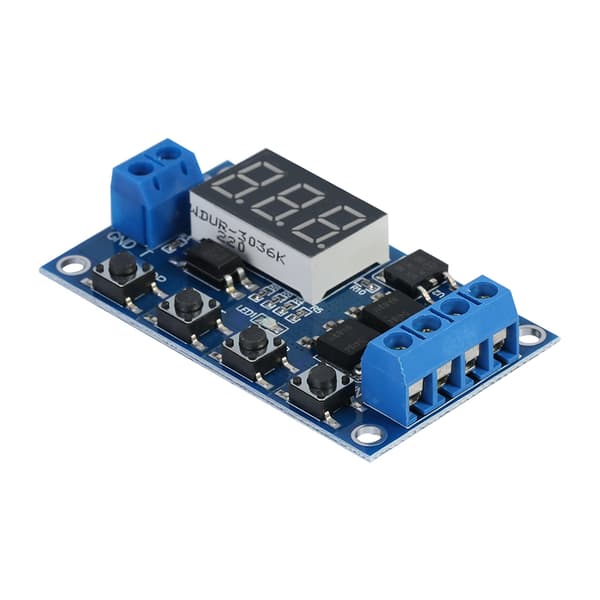

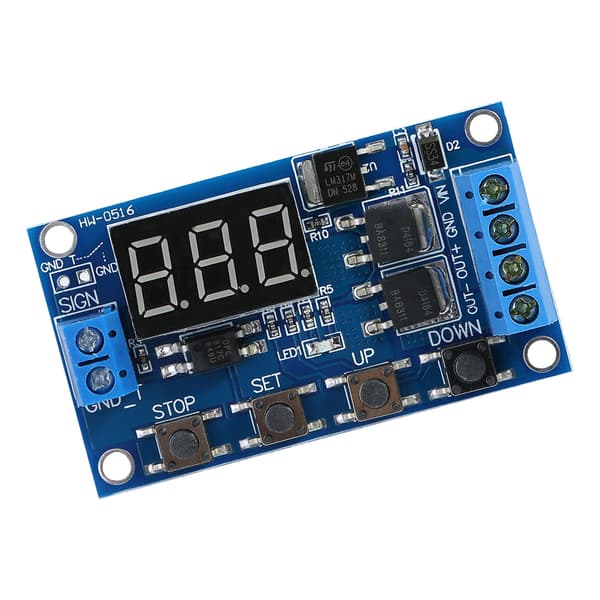

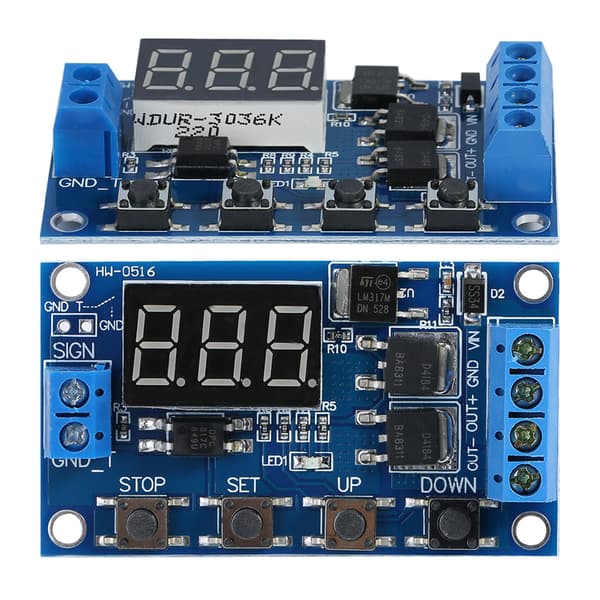

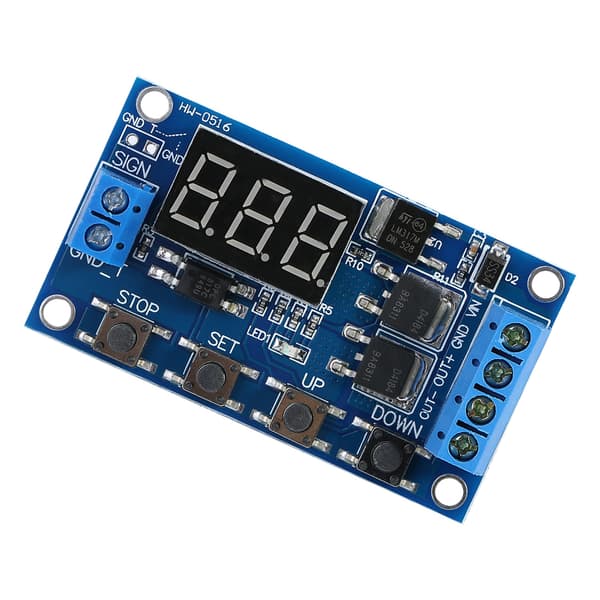

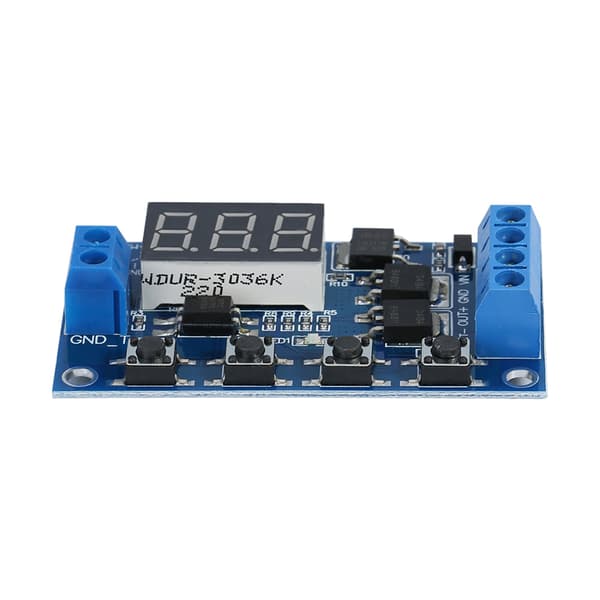

Dette er et højtydende timer-switch-modul designet til præcis og pålidelig styring af DC-enheder. Det har hurtig højfrekvent switching med et ubegrænset antal switching-tider, hvilket sikrer ingen støj, ingen gnister og ingen elektromagnetisk interferens under drift. Sammenlignet med standard elektromagnetiske relæmoduler tilbyder dette solid-state design en betydeligt længere levetid. Den dobbelte-MOS parallelle aktive udgang giver lavere intern modstand, hvilket muliggør en større strøm og stærkere effekthåndtering. Ved stuetemperatur når driftsstrømmen op til 15A, med en effektkapacitet på 400W, velegnet til det meste udstyr. Modulet accepterer en bred spændingsindgang fra 5V til 36V, hvilket gør det praktisk til styring af DC-motorer, lys, LED-strips, mikropumper, magnetventiler og meget mere.

Modulet inkluderer en nødstopfunktion via STOP-knappen og omvendt indgangsbeskyttelse for øget sikkerhed. Det går automatisk i dvaletilstand og slukker displayet efter 5 minutters inaktivitet og vågner ved ethvert knaptryk. Du kan uafhængigt indstille og gemme OP-, CL- og LOP-parametre for forskellige driftstilstande. Alle parameterindstillinger gemmes automatisk i tilfælde af strømsvigt.

Specifikationer:

Spænding: DC 5V til 36V.

Trigger-signalkilde: Høj spændingsniveau-trigger (3.0V til 24V), signaljord og systemjord er ikke fælles for at forbedre anti-jamming-kapaciteten (de kan også forbindes).

Udgangskapacitet: DC 5V til 36V, kontinuerlig strøm 15A, effekt 400W ved stuetemperatur. Med forbedret varmeafledning kan strømmen nå op til 30A.

Hvilestrøm: 20mA.

Driftsstrøm: 50mA.

Arbejdstemperatur: -40 grader Celsius til 85 grader Celsius.

Tidsforsinkelsesområde: 0,1 sekunder til 999 minutter.

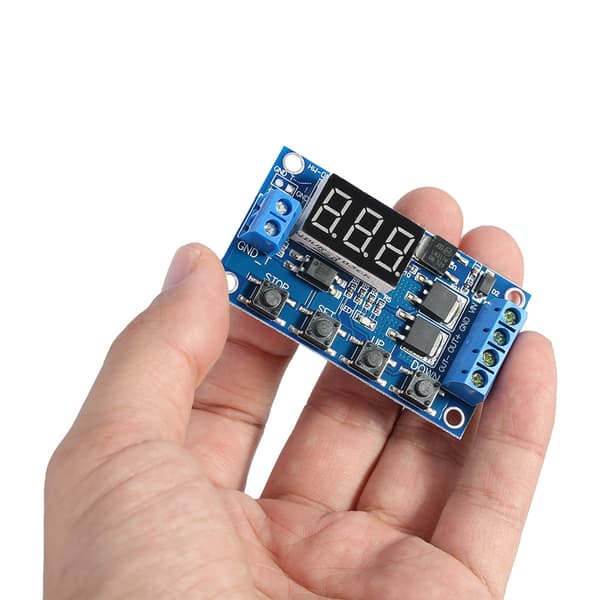

Størrelse: 60 x 34 x 12 mm (2,36 x 1,33 x 0,47 tommer).

Instruktion for driftstilstande:

P1: Trigger-signal tænder relæet i OP-tid, derefter afbrydes. I OP-tid:

P1.1: Signal udløst igen er ugyldigt.

P1.2: Signal udløst igen nulstiller timingen.

P1.3: Signal udløst igen nulstiller, relæ slukket og stopper timingen.

P-2: Trigger-signal slukker relæet i CL-tid, derefter tændes i OP-tid, derefter afbrydes efter timingen.

P3.1: Trigger-signal tænder relæet efter OP-tid, slukker i CL-tid, derefter cykler. Udløsning igen under cyklus slukker relæet og stopper timingen. Antal cyklusser (LOP) kan indstilles.

P3.2: Uden trigger-signal efter tænding, relæ tændt i OP-tid, slukket i CL-tid, derefter cykler. Antal cyklusser (LOP) kan indstilles.

P-4: Signalholdefunktion. Med trigger-signal nulstilles timingen, og relæet forbliver tændt. Når signalet forsvinder, efter OP-tid, slukker relæet. Udløsning under timingen nulstiller det.

Sådan indstilles tidsforsinkelsesområdet:

Efter indstilling af parameterværdier i valg af tilstand, tryk på STOP for at indstille tidsforsinkelsesområdet. Decimalpunktets position angiver området: sidste decimalpunkt lyser for 1 til 999 sekunder, næstsidste for 0,1 til 99,9 sekunder, alle tre for 1 til 999 minutter. For eksempel, for at indstille OP til 3,2 sekunder, lys det næstsidste decimalpunkt op og indstil displayet til 03.2.

Parameterbeskrivelse:

OP er tændtid, CL er slukketid, LOP er antal cyklustider (1 til 999 gange, --- repræsenterer uendelig løkke). Disse parametre er uafhængige, men deles på tværs af tilstande. I hovedgrænsefladen (display 000), tryk på SET for at se OP-, CL-, LOP-værdier for den aktuelle tilstand.

Sådan indstilles parametre:

1. Bestem den nødvendige driftstilstand ud fra instruktionerne.

2. Tænd modulet, displayet viser den aktuelle tilstand (standard P1.1), derefter hovedgrænsefladen. Tryk og hold SET nede i 2 sekunder for at gå ind i tilstandsvalg. Brug OP og NED til at vælge tilstand (P1.1 til P-4).

3. Vælg tilstand (f.eks. P3.2), tryk på SET, parameteren der skal indstilles blinker (OP, CL eller LOP). Brug OP eller NED til at justere værdien. Tryk på STOP for at indstille decimalpunktet for tidsforsinkelsesområdet. Tryk på SET for at flytte til næste parameter, gentag efter behov.

4. Efter indstilling af alle parametre, tryk og hold SET nede i 2 sekunder, den aktuelle tilstand blinker én gang, derefter vender den tilbage til hovedgrænsefladen, hvilket indikerer vellykket opsætning.

Hovedgrænseflade: Viser 000 uden decimalpunkt, når relæet ikke virker, og med decimalpunkt, når det virker.

Tilstandsvalgsskærm: Gå ind ved at holde SET nede, afslut ved at holde SET nede igen for at vende tilbage til hovedgrænsefladen.

Relæer aktiveringstilstand:

1. ON: Relæ tillader ledning under OP tændtid.

2. OFF: Relæ forhindrer ledning og er altid lukket.

I hovedgrænsefladen, tryk på STOP for at skifte mellem ON og OFF, den aktuelle tilstand blinker, derefter vender den tilbage til hovedgrænsefladen. Dette er nødstopfunktionen.

Dvaletilstand:

1. C-P-tilstand: Displayet slukker efter 5 minutter uden betjening, programmet kører normalt.

2. O-d-tilstand: Displayet forbliver tændt.

Hold STOP nede i 2 sekunder for at skifte mellem C-P og O-d, den aktuelle tilstand blinker, derefter vender den tilbage til hovedgrænsefladen.

Bemærk:

1. Modulet er en aktiv udgang, udgangsspændingen er lig med indgangsspændingen.

2. DC + og belastning + er internt forbundet, men DC - og belastning - kan ikke kortsluttes, ellers kan belastningen ikke styres og forbliver tændt.

Pakken inkluderer:

1 x Timer Switch Modul.
