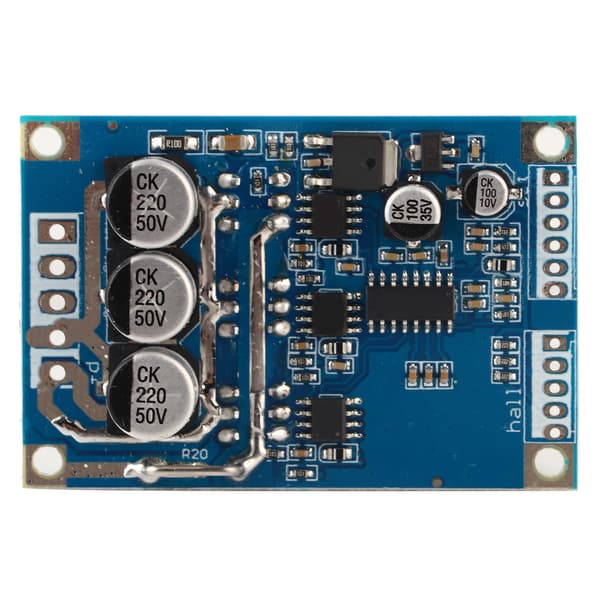

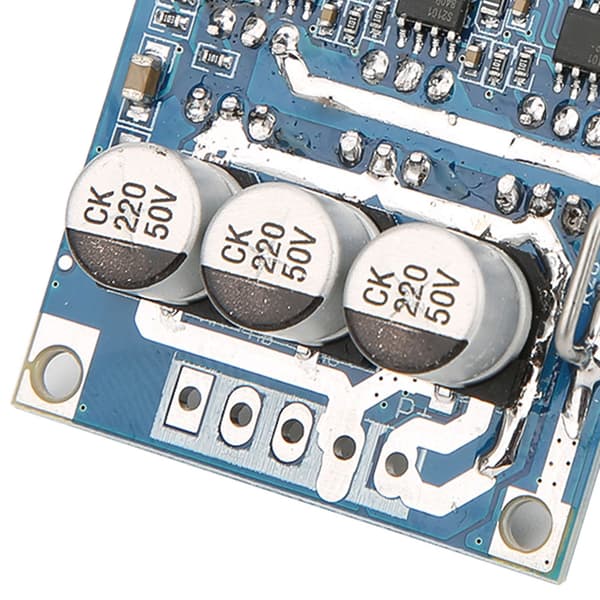

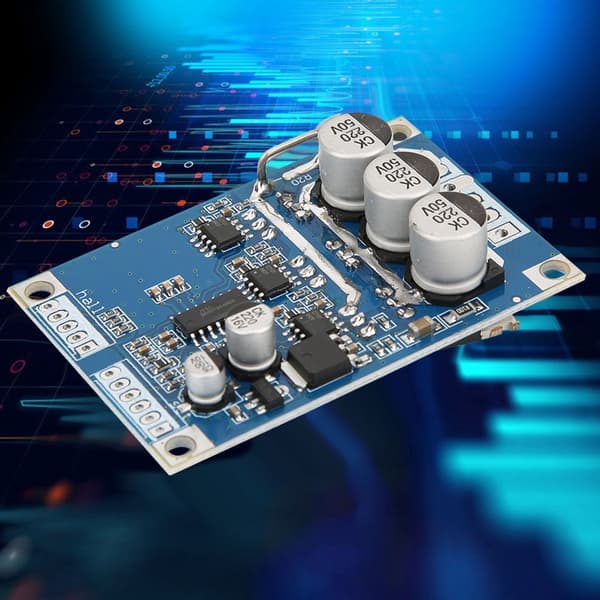

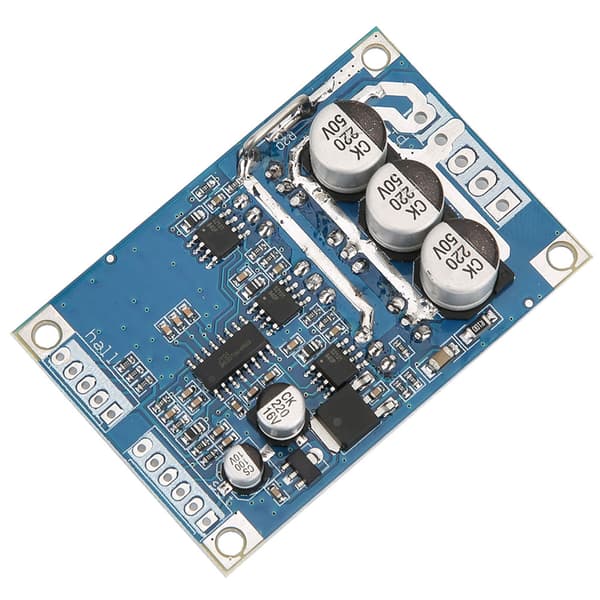

Dette er et 100% splinternyt og højkvalitets børsteløst motordriverkort, designet til pålidelig og effektiv styring af din DC børsteløse motor. Nedenfor er de komplette specifikationer og leveringsdetaljer for at sikre, at du ved præcis, hvad du kan forvente.

Specifikationer:
Driftsspænding: DC 12V-36V
Driftsstrøm: <=15A
Drivereffekt: <=500W
Hastighedsspænding: 0.1V-5V
Driftstemperatur: -40 til 85 grader Celsius
Fugtighed: 90% RH
Stallbeskyttelse: Ja
Aktiveringskontrol: Ja
Overstrømsbeskyttelse: Ja
Styrekontrol: Ja
Hastighedskontrolsignal: Ja

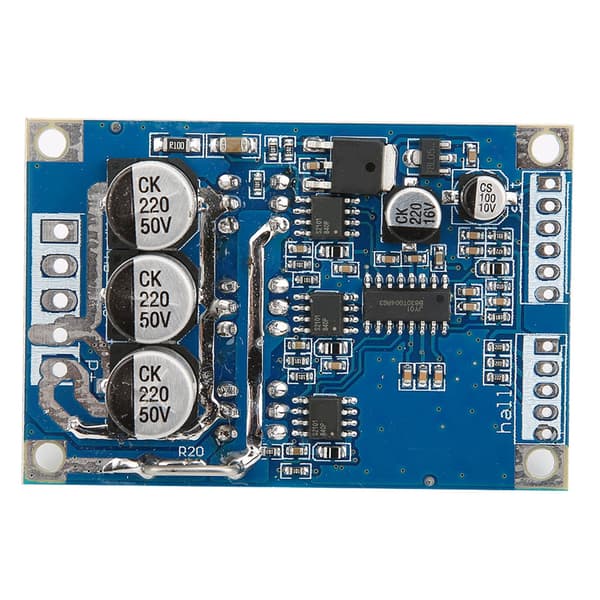

Dimensioner: 63 x 42 x 17 mm (L x B x H)
Probestørrelse: 3 mm, længde: afstand mellem fastgørelseshuller 57 mm, bredde: afstand mellem fastgørelseshuller 36,5 mm

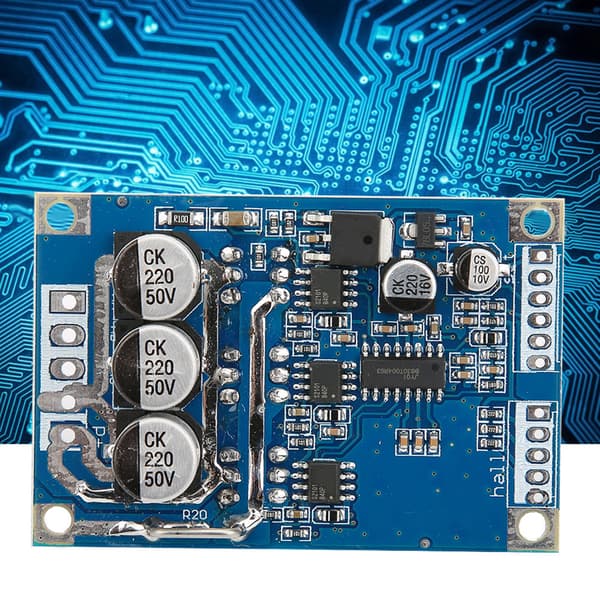

Strømterminaludgang:
VCC: Positiv strømforsyning
GND: Negativ strømforsyning
MC: Motorfase W
MB: Motorfase V
MA: Motorfase U

Kontrolterminal sæt:
GND: Kontrolterminal jord
VR: Regulator ende, 0-5V (svarende til 10% til 100% af motorhastighed)
ZF: Reverseringskontrol, tilslut til 5V eller jord for at ændre motorens rotationsretning
M: Tachometer pulsudgang, afhænger af motorens poltal for pulser pr. omdrejning
EL: Aktiveringskontrolterminal, tilslut til 5V for kørsel eller jord for at stoppe motoren
5V: 5V kontrolterminal

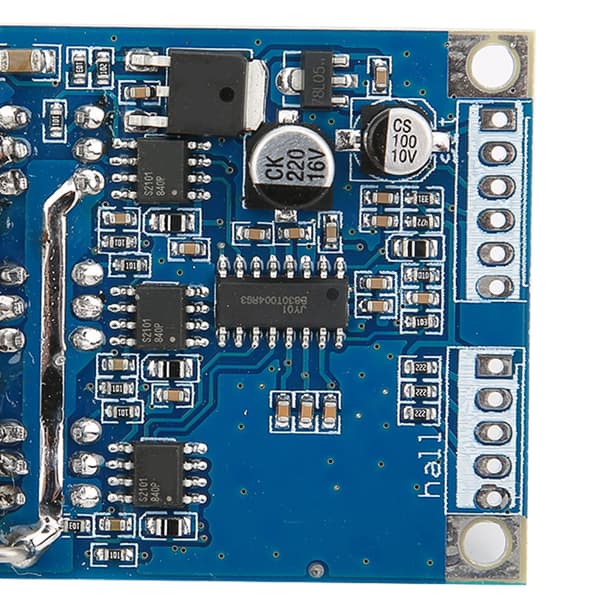

Hall terminalforbindelser:
5V: Hall strøm positiv
Ha: Hall signal A
Hb: Hall signal B
Hc: Hall signal C
GND: Hall negativ

Ledningsinstruktioner:
1. Motorhastighedskontrol: Brug en potentiometer eller MCU-kontrol. For potentiometerledninger, tilslut den midterste pin til VR-porten, og de to ender til 5V og GND-terminalerne. Højere spænding resulterer i hurtigere hastighed.
2. Motorstyringskontrol: Brug en kontakt eller MCU-kontrol. Tilslut til GND for én retning og 5V for den modsatte retning.
3. Pulshastighedssignal: Udgange høje og lave signaler. Bemærk, at denne IC ikke kan fortolke komplekse data, så følg standardforbindelserne.

Hall signalindgang: Følg ledningsdiagrammet, match HA, HB, HC til motorhall-sensorerne. Tilslut 5V til motorhall positiv og GND til motorhall negativ.
Vigtig bemærkning: Forskellige motorproducenter kan have forskellige hall-linjesekvenser, så justering kan være nødvendig. Hvis sekvensen er forkert, kan motoren muligvis ikke starte korrekt, trække for høj strøm eller undlade at fungere. At tvinge drevet under sådanne forhold kan permanent beskadige driverkortet.

Strømindgang: Tilslut DC 12-36V til VCC (positiv) og GND (negativ).

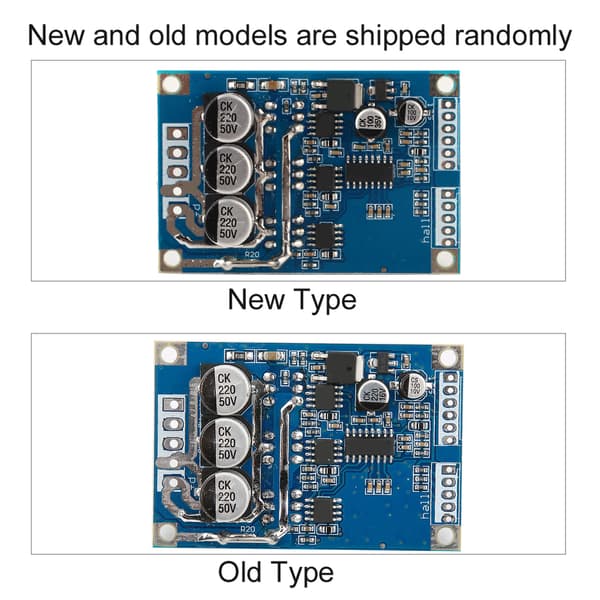

Bemærk venligst, at dette produkt kan sendes i en ny eller gammel type tilfældigt, og sørg for, at du er komfortabel med dette, før du bestiller.

Elektrisk ledningsmetode: Tilslut de tre børsteløse motorlinjer til henholdsvis MA/U, MB/V og MC/W.

Tips til varmestyring:
Hvis din motor bruger mindre end 60W, er der ikke behov for yderligere køleplade. For effekt over 60W skal du tilføje en køleplade for at forhindre overophedning, da for høj temperatur kan forårsage permanent skade. Det anbefalede køleoverfladeareal er større end 200 kvadratcentimeter, afhængigt af dit arbejdsmiljø.

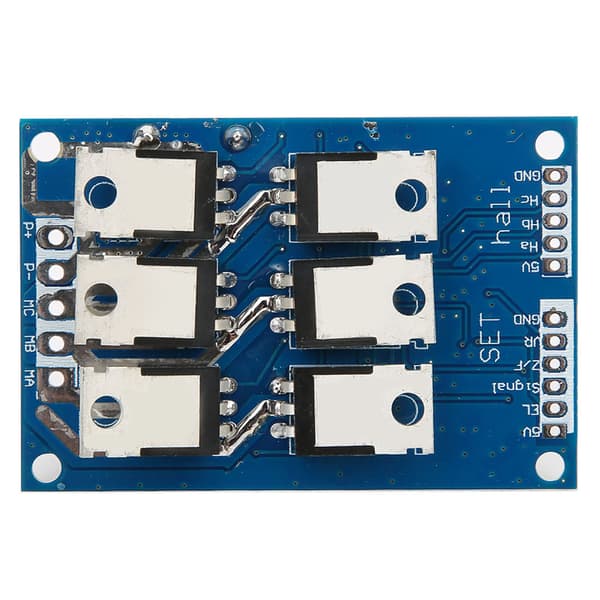

Ved installation af kølepladen skal du være opmærksom på de 6 MOS-rør på bagsiden af modulet. De har brug for isolering, og uden den kan drivpladen blive permanent beskadiget. Vi foreslår at tilføje isoleringsfilm og påføre termisk fedt på begge sider af isoleringspladen.

Pakken inkluderer:
1 x 12-36V 500W børsteløs motorcontroller
