Højpræcisions stepmotor-sæt med sort driverDette sæt kombinerer 2-faset stepmotor 57HBS36 med HBS57-driveren for nøjagtig positionering, jævn drift og stabil ydeevne. Med 200–51200 ppr mikroskridt, op til 200 kHz pulsrespons og 3,6 N·m holdemoment er det velegnet til krævende automatisering. Det sortoxiderede aluminiums kabinet i rektangulær form giver effektiv naturlig køling.

Fordele

• Kraft og kontrol 3,6 N·m holdemoment ved 4,0 A
• Fin opløsning 200–51200 ppr mikroskridt
• Hurtig pulsbehandling op til 200 kHz
• Bredt spændingsområde DC 24–60 V
• Robust konstruktion sort, oxideret aluminium med naturlig køling
• Nem integration Puls/Retning eller differential dobbeltpuls

Kraft og kontrolHoldemoment på 3,6 N·m og rotortræghed på 800 g·cm² sikrer stabil kraft til præcise bevægelser og hurtige cyklustider.

Fin opløsningMikroskridt 200–51200 ppr reducerer vibrationer og forbedrer positionsnøjagtighed for gravering, dosering og montage.

Hurtig pulsbehandlingOp til 200 kHz giver højere hastigheder og responsiv styring i realtid.

Bredt spændingsområdeDC 24–60 V giver fleksibel opbygning og stabil drift ved varierende forsyning.

Robust konstruktionRektangulært, sortoxideret aluminiumsdesign fremmer naturlig konvektion og lang levetid i industrielle miljøer.

Nem integrationUnderstøtter Puls+Retning og dobbeltpuls (differential) med logikstrøm 1–16 mA for kompatibilitet med almindelige controllere.

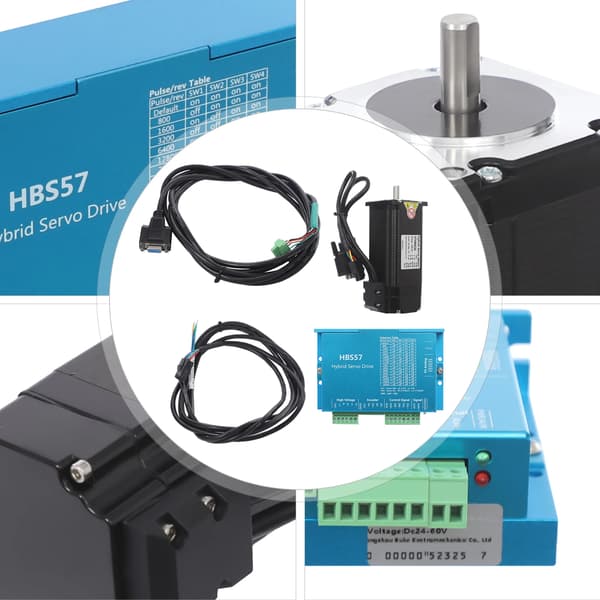

Pakkens indhold

• Stepmotor 57HBS36 (2-faset, 1,8°)

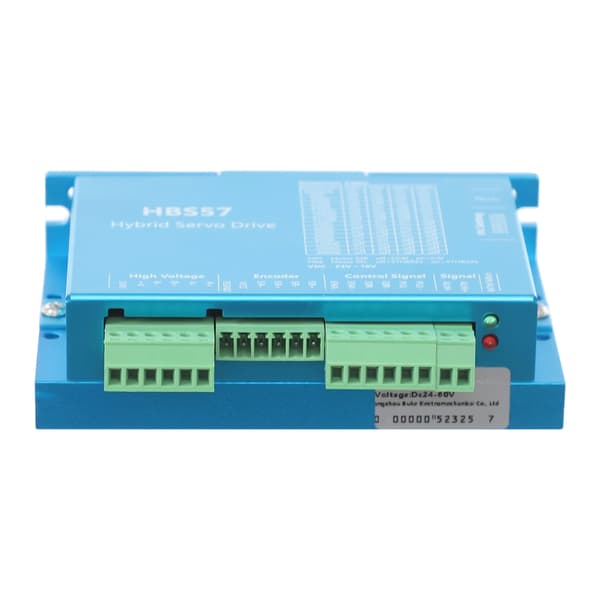

• Driver HBS57 (DC 24–60 V)
• Motorkabel ca. 300 cm
• Encoderkabel ca. 300 cm

Specifikationer

• Farve/Materiale/Form: sort, aluminium, rektangel; Overflade: oxidation
• Motor: 1,8° ±5 %, 2 faser, 4,0 A; 0,86 Ω/fase (20 °C); 3,6 mH/fase
• Holdemoment: 3,6 N·m; Isolationsklasse: B; Rotortræghed: 800 g·cm²
• Driver: DC 24–60 V; maksimal spidsstrøm 5 A; 200–51200 ppr
• Pulsrespons: op til 200 kHz; Input: Puls/Retning, dobbeltpuls (differential)
• Køling: naturlig; Isolationsmodstand: 500 MΩ
• Miljø: 0–50 °C, 40–90 % RH; Opbevaring: −20–65 °C; Vibration: 10–55 Hz/0,15 mm
• Kabellængder: motor 300 cm, encoder 300 cm
• D-aksellængde: 2,1 cm
• Driverstørrelse: 11,8 × 7,5 × 3,4 cm
• Motorstørrelse: 13,2 × 5,64 × 5,64 cm
• Pakke: 26,5 × 20,5 × 13 cm; Nettovægt 2,47 kg; Bruttovægt 2,6 kg
• Anvendelser: doserings-, træbearbejdnings-, svejse-, skrue-, SMT-, pakke- og graveringsmaskiner
