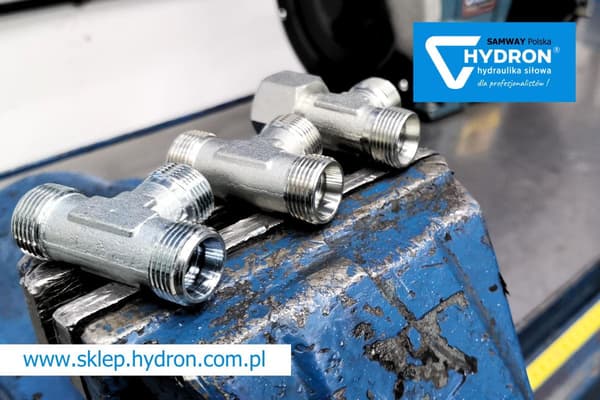

BBB M22×1,5 15L T-stykke

Hydraulisk stik – BBB-type lige T-stykke i den lette 15L-version, designet til 24° koniske forbindelser

BBB M22×1,5 15L hydraulisk T-stykke er et standardiseret stik, der bruges i krafthydraulik til at forbinde tre hydrauliske ledninger i ét system. Designet, der er baseret på en konisk selvtætnende klemme, sikrer tæthed af forbindelsen under tilspænding uden behov for yderligere gummitætninger.

Konnektoren anvendes i vid udstrækning i hydrauliske installationer, der anvendes inden for landbrug, havebrug, skovbrug, byggeri og industri. På grund af manglen på tætningshuller er den ikke beregnet til direkte skruning i pumpe-, cylinder- eller fordelerhuse.

Nøglefunktioner

• BBB hydraulisk T-stykke med lige boring

• Letvægts 15L-version med en 24° tætningskegle

• Selvtætnende fastspænding ved tilspænding

• Ingen gummitætninger eller tætningshuller

• Designet til tilslutning af tre hydrauliske ledninger

• Udbredt anvendt i krafthydraulik

Tekniske specifikationer

• Stiktype: BBB hydraulisk T-stykke (lige T-stykke)

• Gevind: udvendig metrisk M22×1,5 (alle sider)

• Version: let 15L

• Spændevinkel: 24°

• Arbejdstryk: 315 bar

• Væsketype: hydraulisk olie

• Materiale: automatikstål

• Korrosionsbeskyttelse: galvaniseret

• Fremstillingsstandard: PN-65/M-73147

Nyttige måledata

• Udvendig gevinddiameter M22×1,5 (målt med skydelære):
  21,6 – 21,9 mm

Betegnelser og erstatninger

• Fordeling: XT 15-L / T15L

• Rastelli-Raccordi: TS100-15L

• Cast: 103908.1

• Vitille: TME15L.1

• Manual: B90098-22-22

• Symbol: AC-22
