BBB JIC 7/16" UNF T-stykke

Letvægts hydraulisk T-stykke med UNF-gevind og en selvtætnende konisk kompressionsfitting

BBB JIC 7/16" UNF T-stykket bruges i vid udstrækning i hydrauliske systemer inden for landbrug, havebrug, skovbrug, byggeri og industri. Designet til at forbinde tre hydrauliske ledninger eller fittings med det samme koniske system. Dette produkt har ingen gummitætninger eller tætningsområder og er ikke egnet til at blive skruet ind i pumpe-, cylinder- eller fordelerhuse.

Nøglefunktioner

• Standardiseret letvægtsversion af T-stykket

• Konisk selvtætnende klemmefunktion ved tilspænding

• 7/16" UNF udvendig gevind på alle sider

• Egnet til hydraulikolie

• Maksimalt driftstryk: 345 bar

• Materiale: zinkbelagt automatstål

Tekniske specifikationer

• Spændevinkel på konus: 74°

• Gevinddiameter: 7/16"

• Gevinds ydre diameter: 10,9–11,1 mm

• Alternativ betegnelse: XT 7/16" UNF

• Støbebetegnelse: 202601.3

• Rastelli-Raccordi-betegnelse: ST.51.00.04

• Parker-betegnelse: 4JMTXS

• Vitillo-betegnelse: TMJ04

• Alternativ betegnelse: AJ-04

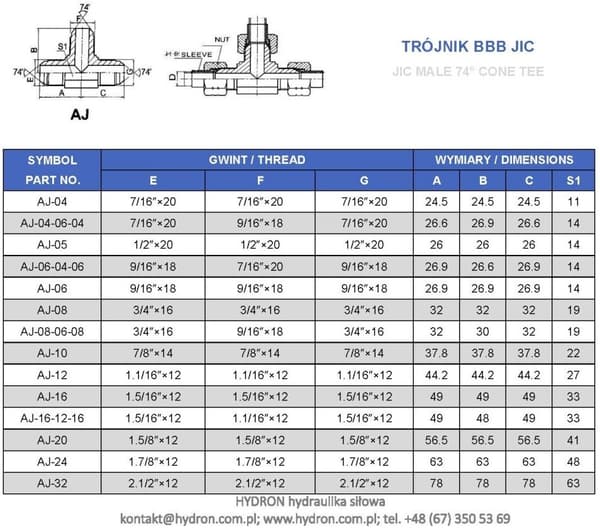

Bemærk: Dette billede er kun til illustrative formål - stikket kan have en anden visuel version på grund af forskellige teknologiske processer.
