BB 90° BSP 3/8" albue

3/8 tommer BSP albue BB hydraulisk vinkelforbindelse

3/8 tommer BSP albue er et krafthydraulikelement, der bruges til at ændre mediets strømningsretning i olie- og industriinstallationer. Modellen med BB-gevind (udvendigt gevind - udvendigt gevind) muliggør forbindelse af to elementer udstyret med et indvendigt BSP-gevind. Albuestykket er lavet af holdbart stål, der er modstandsdygtigt over for arbejdstryk og driftsforhold, der er typiske for krafthydraulik. Størrelse 3/8 Tommer BSP er en af de mest almindeligt anvendte i landbrugs- og entreprenørmaskiner samt industrielt udstyr, hvor pålidelighed og tæthed i forbindelsen er påkrævet.

Hvad er en 3/8 tommer albue? Anvendelser

3/8 tommer albuen bruges til at føre hydrauliske slanger på steder, hvor en 90-graders retningsændring er nødvendig. Dette muliggør optimal slangeplacering i et begrænset arbejdsområde og reducerer stress. hydrauliske slanger.

Koblinger af denne type anvendes i:

• hydrauliske kraftsystemer,

• hydrauliske manifolds,

• cylindre,

• hydrauliske pumper,

• olie- og industriinstallationer.

Konstruktion og standard for 3/8 BSP-gevindet

3/8 tommer BSP-albuen har et tomme BSP-rørgevind. Afhængigt af versionen kan det være et cylindrisk BSPP-gevind forseglet med en skive eller ring, eller et konisk BSPT-gevind forseglet på spoler. Denne model bruger en BB-konfiguration, hvilket betyder to udvendige gevind af samme størrelse 3/8 tommer. Denne løsning gør det muligt at skru albuen direkte ind i to elementer med indvendigt gevind.

Hvorfor er det korrekte valg af 3/8 tommer albuen vigtigt?

Forkert valg af hydraulisk fitting kan føre til lækager, gevindskader eller en reduktion i systemydelsen. effektivitet. Når du vælger en 3/8 tomme albue, skal du være opmærksom på:

• gevindtype (BSPP eller BSPT),

• tætningstype,

• maksimalt arbejdstryk,

• materiale af fremstilling.

Brug af komponenter, der overholder installationsstandarden, garanterer hele det hydrauliske systems holdbarhed og driftssikkerhed.

Relaterede produkter

3/8 tommer BSP-albuen bruges ofte sammen med:

• BSP hydrauliske T-stykker,

• muffer og koblinger lige BB,

• gevindreduktioner,

• hydraulisk hurtigkobling koblinger,

• hydrauliske slanger med BSP-fittings.

Korrekt matchning af alle komponenter i det hydrauliske system muliggør en tæt og holdbar forbindelse, selv når man arbejder under højt tryk.

BB-albue 90° BSP 3/8" data:

• alternativ betegnelse: XW 3/8"
• betegnelse i henhold til Rastelli-Raccordi: 60.01.06.06
• betegnelse i henhold til Cast: 302403
• betegnelse ifølge Parker: 6EMK4S
• betegnelse ifølge Vitillo: LMG06
• symbol: 1B9-06

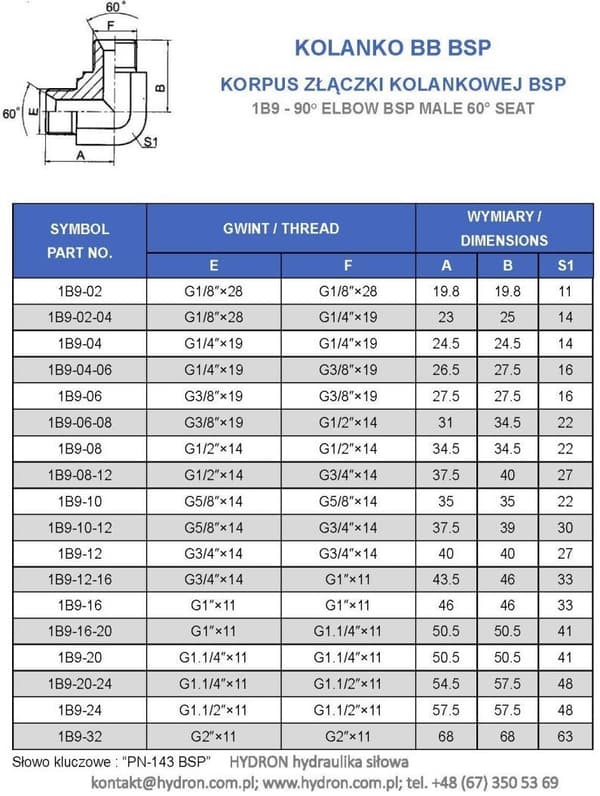

Illustrativt foto. På grund af den forskellige teknologiske proces kan stikket leveres i en anden visuel version.
