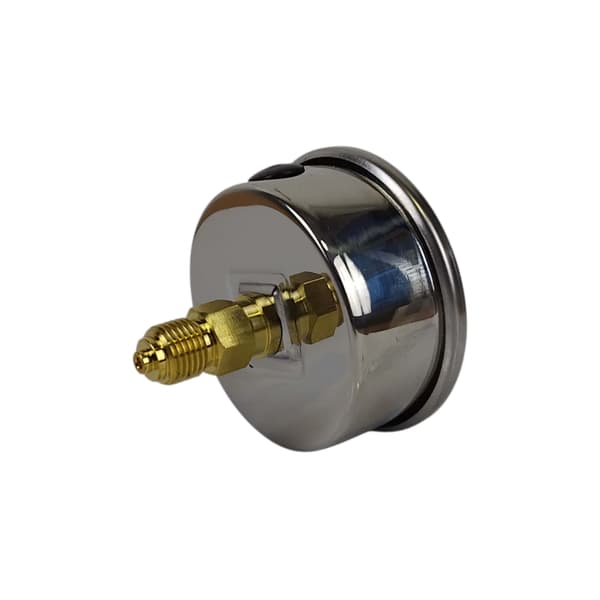

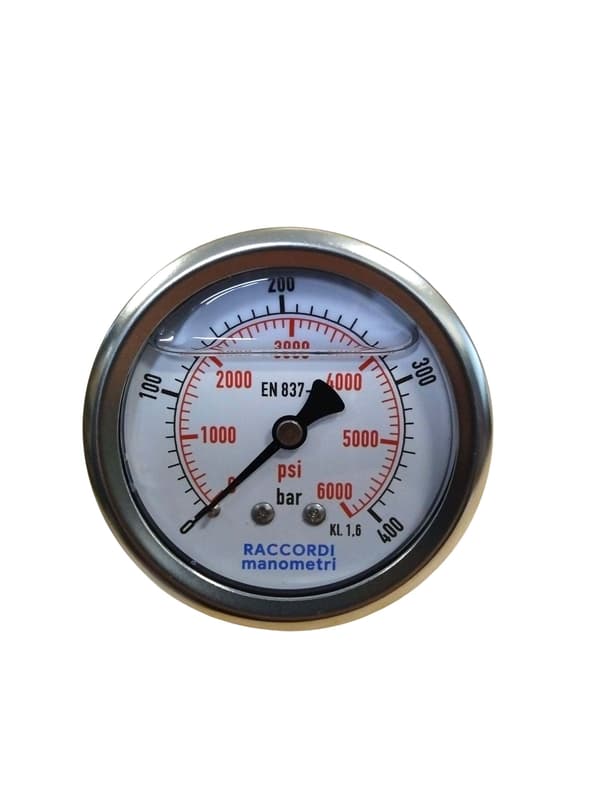

Bagmåler 400 bar MG3-63 gevind 1/4"

Hydronglycerin-trykmåler

MG3-63-trykmåleren med bagtilslutning bruges til præcist at måle trykket i væsker og gasser i lukkede systemer. Takket være glycerinfyldningen er den ideel til forhold, der er udsat for stød og vibrationer. Huset i rustfrit stål garanterer holdbarhed, og den præcise skala og den stabile mekanisme sikrer pålidelig aflæsning.

Trykmåleren med en diameter på 63 mm er udstyret med en trykkompensationsprop, der muliggør præcis måleaflæsning uanset atmosfæriske trykudsving. Designet til brug med medier, der er Ikke-aggressiv over for kobberlegeringer. Den har et Bourdon-rør, et hus i rustfrit stål og en væskefyldning, der reducerer viservibrationer og øger enhedens holdbarhed.

Anvendelser

• Trykmåling af væsker og gasser i lukkede systemer

• Installationer udsat for vibrationer og stød

• Anvendelser med medier, der ikke krystalliserer og ikke reagerer med kobberlegeringer

• Industrisektor, hydraulik, gasinstallationer

Tekniske specifikationer

• Diameter: 63 mm

• Måleområde: 0–400 bar

• Tilslutningsgevind: G 1/4 (bag)

• Nøjagtighedsklasse: 1,6

• Urværk: kobberlegering

• Urkasse og låg: rustfrit stål

• Fyld: glycerin 99,7%

• Mellemtemperatur: maks. +60 °C

• Omgivelsestemperatur: -20 °C til +60 °C

• Tæthedsgrad: IP 65 (EN 60529 / IEC 529)

• Vægt: 225 g ±5%

⚠ Bemærk

• Illustrativt foto - på grund af forskelle i den teknologiske proces kan produktet leveres i en lidt anderledes visuel version.

• Manometeret kan eventuelt suppleres med: en klemme (til versionen med bagudgang) og et gummidæksel

Hvorfor kaldes manometre oliemanometre?

Manometre er måleinstrumenter, der bruges til at kontrollere tryk i hydrauliske, pneumatiske og andre trykinstallationer. I tilfælde af krafthydraulik hører vi ofte udtrykket oliemanometer, som refererer til apparater, der er tilpasset til at arbejde i systemer fyldt med væske – oftest hydraulikolie. Det er tilstedeværelsen af arbejdsvæsken, som er hydraulikolie, der giver disse apparater navnet olietrykmålere. Det er ikke fordi selve trykmåleren er fyldt med hydraulikolie (selvom der også findes glycerinversioner), men fordi den er designet til at måle tryk i oliesystemer – dvs. hydrauliske systemer.

Hvad er en olietrykmåler, og hvad bruges den til?

En olietryksmåler er en måleenhed, der muliggør præcise aflæsninger af væsketryk i hydrauliske systemer, f.eks. i systemer af industrimaskiner, presser, sprøjtestøbemaskiner, aktuatorer eller strømforsyningssystemer. De mest populære modeller, såsom 400 bar olietryksmåleren, er designet til brug i højtrykssystemer, hvor arbejdstrykket kan overstige 300 bar. Takket være dem har operatøren fuld kontrol over systemets status – han kan overvåge pumpebelastningen, trykket i cylindrene og hurtigt registrere eventuelle trykfald eller fejl.

Hvorfor bruges udtrykket "olie"?

Udtrykket "olietryksmåler" skyldes to hovedårsager:

Arbejdsmiljø – hydraulisk (olie) system
Trykmålere af denne type er specielt designet til brug i installationer, hvor arbejdsmediet er hydraulikolie. De er modstandsdygtige over for høje tryk, vibrationer og temperaturændringer, der er typiske for krafthydraulik.

Glycerin- eller oliefyldning af trykmåleren
Mange trykmålere, især industrielle modeller, er fyldt med glycerin eller silikoneolie for at beskytte målemekanismen mod vibrationer og trykpulseringer.
Denne ekstra fyldning forbedrer viserens stabilitet, forlænger enhedens levetid og beskytter den mod korrosion. Sådanne trykmålere kaldes også "olie" på grund af tilstedeværelsen af en dæmpende væske inde i huset.

400 bar olietrykmåler – praktisk anvendelse

400 bar olietrykmålere bruges, hvor præcis overvågning af højt tryk er påkrævet. De bruges blandt andet i:

• hydrauliske kraftsystemer til entreprenør- og landbrugsmaskiner,

• hydrauliske presser og industrielt udstyr,

• test- og diagnosestationer,

• smøre- og centrale olieforsyningssystemer.

Deres robuste konstruktion og præcise målemekanisme sikrer pålidelighed selv under krævende forhold.

Konstruktion af en olietryksmåler

En typisk olietryksmåler består af:

• hus (normalt rustfrit stål eller messing),

• målemekanisme (Bourdon-rør),

• skive med en skala (f.eks. 0–400 bar),

• beskyttelsesglas,

• gevindforbindelse (f.eks. G¼, G½).

Glycerinmanometerversioner er desuden fyldt med væske (olie eller glycerin), hvilket dæmper vibrationer og forbedrer læsbarheden af indikationerne.
