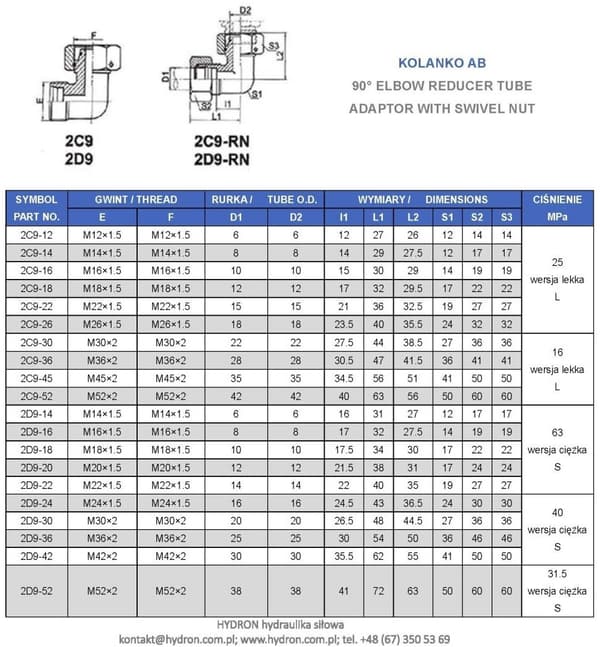

AB-albue 90° M18x1.5 10S

Albueforbindelse - udvendigt gevind på den ene side, bevægelig møtrik på den anden. Dette forbindelsesstykke, der anvendes i hydrauliske systemer, muliggør føring af ledninger i kanaler, selv i rette vinkler. Fås i tomme- og metrisk gevind. Fås også som reduktionsforbindelse. Lavet af højkvalitets automatstål. Belagt med en korrosionsbestandig zinkbelægning i hvid passivering. Lavet af smedet monoblok. Komponenterne er ikke loddet! De fås i let L. og tung S-version.

Anvendelse:

Det er meget brugt i hydrauliske systemer inden for landbrug, skovbrug, byggeri og industri.

Standardiseret letvægtsstik med konisk selvtætnende fastspænding, når det strammes. Designet til at forbinde to ledninger eller til at forbinde til andre stik med det samme koniske system.

Yderligere data:

Gevinddiameter M18X1.5

Ydre diameter [mm]: 17,6-17,9

Indre diameter [mm]: 16,2-16,6

Tekniske data:

Klemmevinkel på kegle: 24° (typisk for den polske standard)

Nominel diameter af passagen:

En sidetråd: ekstern metrisk 18X1.5

Tråd på den anden side: intern metrik 18X1.5

">Tråd på den anden side: intern metrik 18X1.5

">">Tråd på den anden side: intern metrik 18X1.5

baggrundsfarve: #ffffff; overflow-wrap: break-word; font-variant-ligatures: normal; font-variant-caps: normal; -webkit-text-stroke-width: 0px; text-decoration-style: initial; text-decoration-color: initial;">Nominelt tryk: 630 bar

Version: heavy

markering af Cast: 604216.1

betegnelse ifølge Rastella Raccordi: TN119-10S

betegnelse af Parker Ermeto: EW10SOMD

betegnelse ifølge Vitillo: LME10SFE10S.1

Skruealbue

Justerbar hanalbue

Tørrede katte med møtrik Type: Tn 119

Illustrativt foto. På grund af den forskellige teknologiske proces kan forbindelsen leveres i en anden visuel version.
