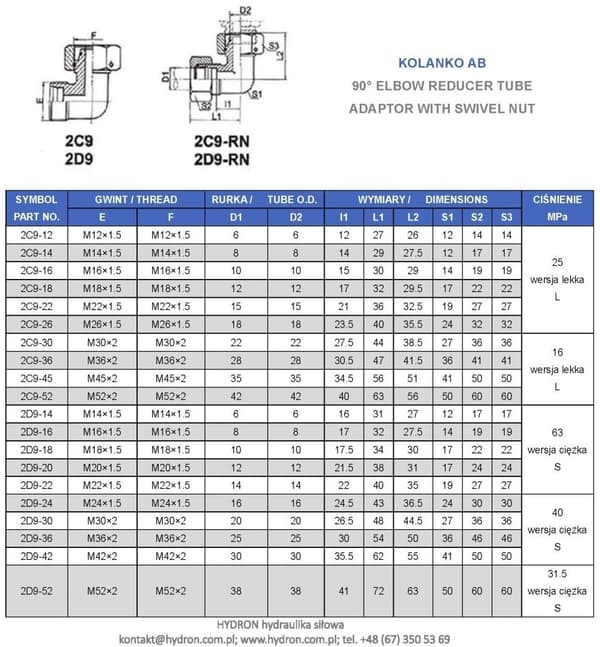

AB Albue 90° M16x1.5 10L

Albueforbindelse - udvendigt gevind på den ene side, bevægelig møtrik på den anden. Dette forbindelsesstykke, der bruges i hydrauliske systemer, gør det muligt at føre kabler gennem kanaler, selv i en ret vinkel. Fås i tomme- og metrisk gevind. Fås også som reduktionsforbindelsesstykke. Lavet af højkvalitets automatstål. Belagt med en korrosionsbestandig zinkbelægning i hvid passivering. Lavet af et smedet stykke (monoblok). Komponenterne er ikke loddet! De fås i let L. og tung S. version.

Anvendelse:

Det er meget brugt i hydrauliske systemer inden for landbrug, skovbrug, byggeri og industri.

Standardiseret letvægtsstik med konisk selvtætnende fastspænding, når det strammes. Designet til at forbinde to ledninger eller til at forbinde til andre stik med det samme koniske system.

Yderligere data:

Udvendig diameter [mm]: 15,6-15,9

Indre diameter [mm]: 14,2-14,6

Tekniske data:

Spændekegle vinkel: 24° (typisk for den polske standard)

Nominel diameter af passagen:

Tråd på den ene side: ekstern metrisk 16X1.5

Tråd på den anden side: intern metrik 16X1.5

Nominelt tryk: 315 bar

Version: light

betegnelse af Cast: 604206.1

betegnelse ifølge Parker Ermeto: EW10LOMD

betegnelse ifølge Vitillo: LME10LFE10L.1

alternativ reference: 2C9-16

Skruealbue

Justerbar han-boltalbue

Vinkelforbindelse med møtrik Type: Tn 119

Illustrativt foto. På grund af den forskellige teknologiske proces kan stikket leveres i en anden visuel version.
