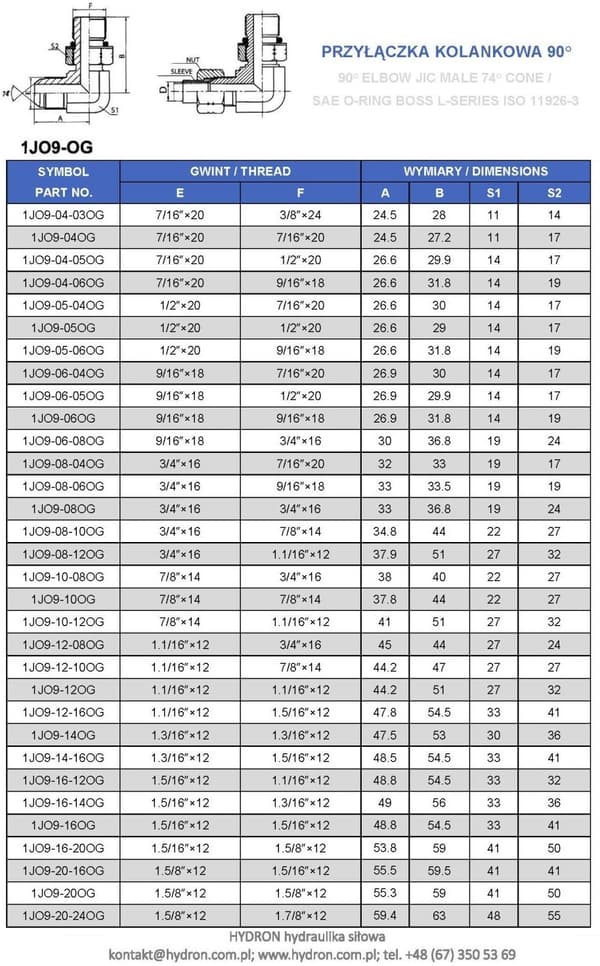

JIC 3/4" / 7/8" UNF 90° albue

90° albue med UNF-gevind, med O-ring og tætningsskive

204421.3 JIC 90° albue er en hydraulisk højtrykskomponent, der giver dig mulighed for at forbinde ledninger i systemer, hvor en ændring i væskens strømningsretning er nødvendig, og en præcis og tæt pasform er påkrævet. Versionen med et udvendigt UNF-gevind og en justerbar krop muliggør nem justering af albuens position i forhold til ledningens akse. Takket være brugen af ​​en tætningsring og skive garanterer elementet pålidelig drift under barske driftsforhold. Stikket bruges i applikationer som: i krafthydraulik, entreprenør- og landbrugsmaskiner.

Nøglefunktioner

• 90° albue med justerbar indstilling

• UNF udvendig gevind – fin stigning standard

• Udstyret med en ring- og skivetætning

• Robust design til højtryksdrift

• Anvendes i hydrauliske og industrielle systemer

Tekniske specifikationer



• Type: 90° albueforbindelse (JIC)
• Støbemærkning: 204620.3
• Støbemærkning Rastelli Raccordi: ST. 06.10.08
• Parker-betegnelse: 10-8 C5OX-S
• Vitillo-betegnelse: LMJ10MOU08
• Alternativ betegnelse: 1JO9-10-08OG
• Gevind 1: 3/4" JIC
• Gevind 2: 7/8" UNF
• Form: 90° albue
• Gevindtype: UNF (Unified National Fine)
• Komponenter Tætning: O-ring + skive
• Anvendelse: hydraulik, entreprenør- og landbrugsmaskiner, industri



Bemærkninger: Dette billede er kun til illustrative formål – udseendet kan variere afhængigt af produktionsprocessen.
