3-FASET ELMÅLER 80A RS485 MID - ON-WE-517

Denne enhed, der viser aflæsninger i metriske enheder (kWh), bruges til direkte at måle aktiv effekt i et trefaset system og registrere forbrugt elektricitet, med mulighed for fjernaflæsning af registrene for en gruppe indikatorer via et kablet RS485-netværk. Protokol: Modbus-RTU-type og 4 uafhængige tariffer (brugeren kan indstille forskellige tider via RS485-porten). Udstyret med en IR optisk port – fungerer med det optiske hoved OR-WE-518. Et specielt elektronisk kredsløb, påvirket af den løbende strøm og den påførte spænding, genererer pulser proportionalt med den forbrugte elektricitet. Energiforbruget i hver fase angives med en blinkende LED.

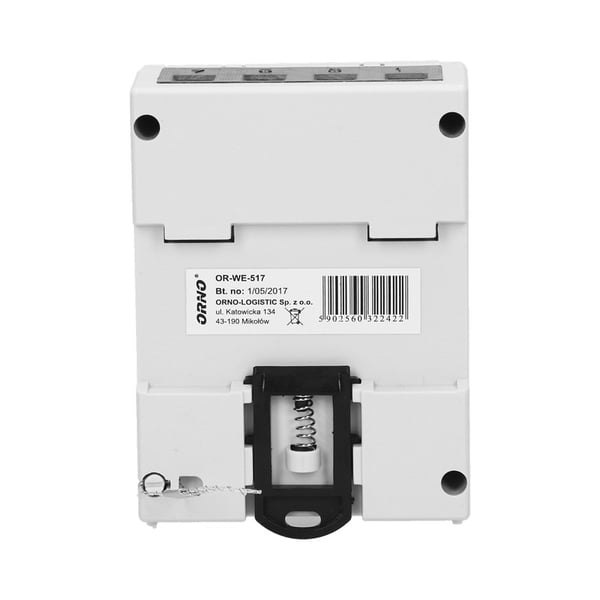

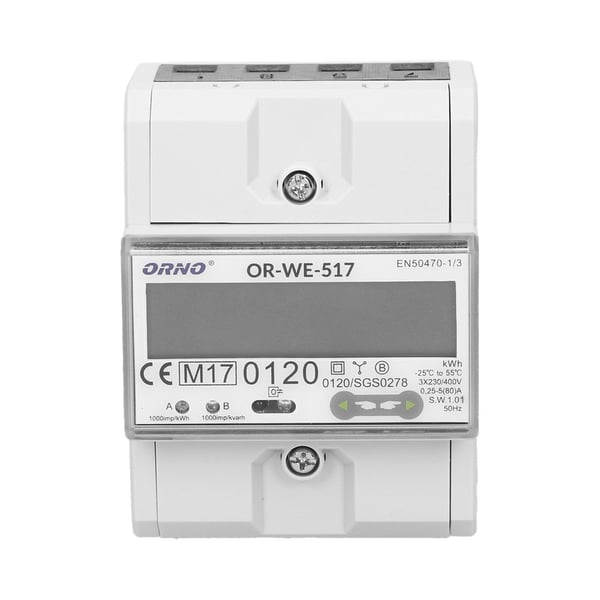

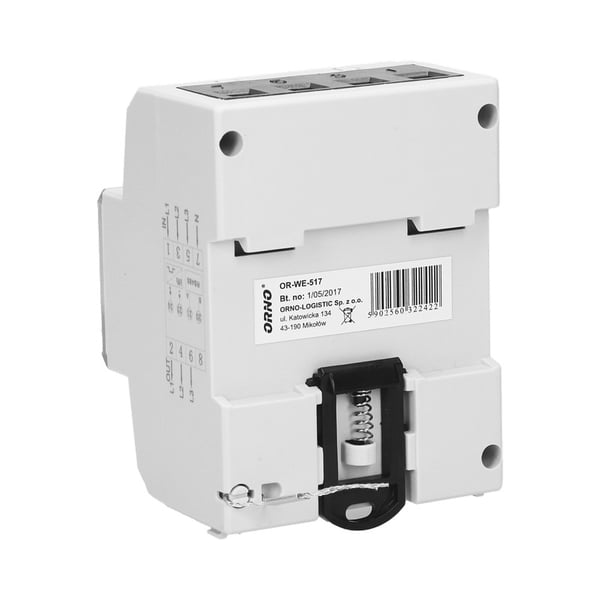

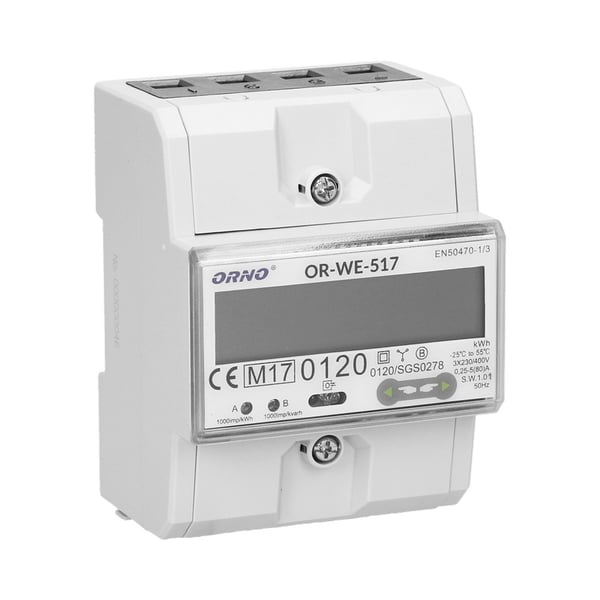

Antallet af pulser konverteres til forbrugt energi, og dets værdi vises på LCD-displayet (6+2). Strømforsyning: 230V~, 50Hz, basisstrøm: 5A, maks. strøm: 80A, min. strøm: 0,25A, pulsfrekvens: 1000 pulser/kWh, nøjagtighedsklasse B, tre-moduls hus, montering på en TH-35 mm DIN-skinne. Måleren er tovejs, hvilket betyder, at den også tæller den energi, der produceres af forbrugeren. Energimåling udføres i overensstemmelse med EN50470-1:2006, EN50470-3:2006 standarderne i MID-direktivet 2014/32/EU.

Specifikationer og nøglefunktioner:

• Type: trefaset
• Baggrundsbelysning: nej
• Andre funktioner: IR optisk port
• Basisstrøm (Lb): 5A
• Beskyttelsesgrad (Ip): 51
• Maksimal strøm (Lmax): 80A
• Minimumstrøm (Lmin): 0,25A
• Frekvenspulser: 1000 pulser/kWh
• Målenøjagtighedsklasse: B
• Pulsudgang: ja
• Multitarif: ja
• Antal moduler: 4,50
• Display - Antal cifre: 6 + 2
• Midt overholdelse (2014/32/Eu): ja
• Kommunikationsprotokol: Modbus
• Mål - Dybde: 66 mm
• Mål - Bredde: 76 mm
• Mål - Højde: 100 mm
• Porte: RS485
• Strømforsyningsspænding: 3 x 230V/400V~, 50/60Hz
