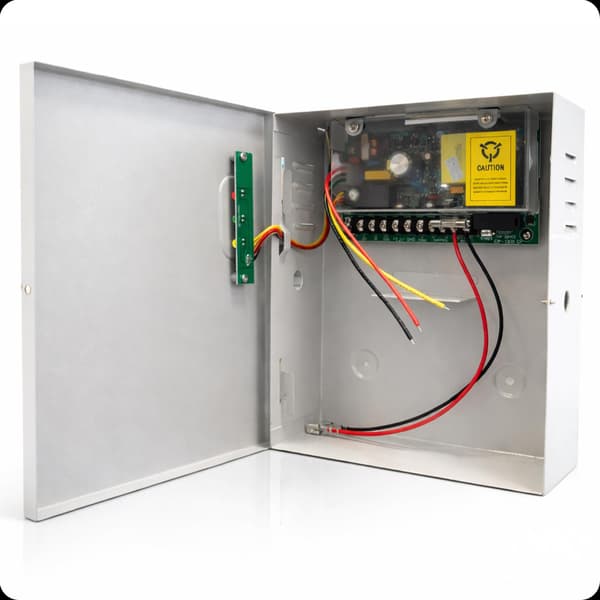

Strømforsyningen fra Spreest er en løsning designet til adgangskontrolsystemer. Den leverer stabil og sikker strøm til enheder samt et centralt punkt til den elektriske installation.

Derudover giver dig mulighed for at tilslutte en nødstrømforsyning, så systemet kan fungere selv i tilfælde af strømsvigt.

Takket være 5A-kapaciteten på er det muligt at tilslutte flere enheder, hvilket giver dig mulighed for at betjene f.eks. to adgangskontrolsystemer samtidigt.

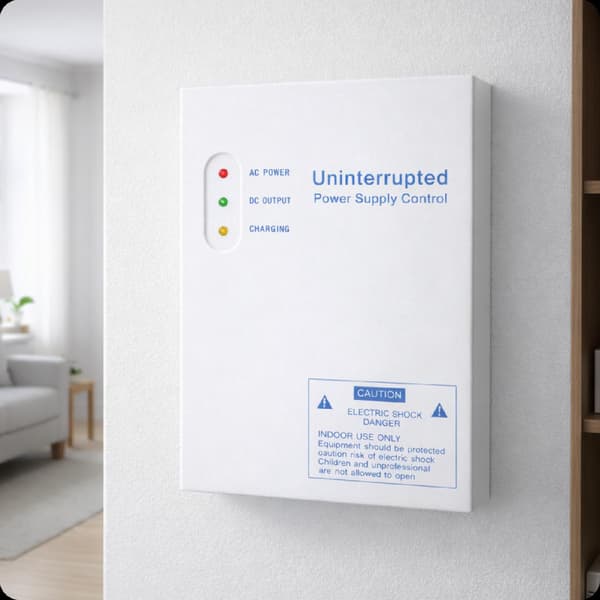

Enheden er ideel til hjem, kontorer, erhvervsbygninger og andre faciliteter.

Nøglefunktioner

1. Mulighed for tilslutning af en nødstrømforsyning (UPS / batteri) – Giver dig mulighed for at opretholde driften af adgangskontrolsystemet i tilfælde af strømsvigt.

2. Understøtter flere enheder samtidigt – F.eks. to adgangskontrolsystemer, elektriske låse, udgangsknapper eller controllere takket være dens 5A-udgang.

3. NC / NO-udgange – Kompatibilitet med forskellige typer elektriske låse.

4. Justerbar forsinkelsestid – Fleksibilitet i låsetidsindstillinger fra 0 til 15 sekunder .

5. Indbygget LED-indikation – LED'er informerer om enhedens driftsstatus, blandt andet signalerer de tilstedeværelsen af netstrøm, indikerer en aktiv DC-strømudgang og informerer om opladning.

6. Elektriske beskyttelser – Beskyttelse mod overbelastning og kortslutninger.

7. Understøttelse af forskellige enheder – Understøtter elektromagnetiske låse, adgangscontrollere, udgangsknapper og dørklokker.

8. Robust konstruktion – Lavet af holdbare materialer, sikrer langvarig brug.

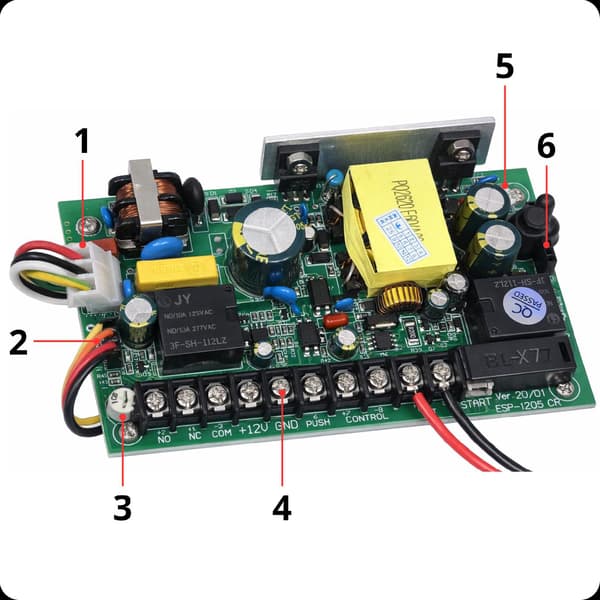

Styreenhedskomponenter

1. Strømindgang A

Strømforsyningskabler til den indbyggede strømforsyning.

• Indgangsspænding: AC 100–260 V
• Frekvens: 50–60 Hz

2. Strømforsyning til signaldioder

Stik beregnet til tilslutning af strømkabler LED'er, der angiver enhedens drift .

3. Justering af PUSH-relætidspunkt

Potentiometer, der giver mulighed for at indstille relæets aktiveringstidspunkt efter at PUSH-signalet er påført.

4. Strømudgangsterminaler

Klemblok til tilslutning af eksterne enheder.

• Udgangsspænding: 11,5-13,5 V DC
• Maksimal udgangsstrøm: 5 A

Kontaktbeskrivelse:

• NO – Normalt åben kontakt (spændingen vises, når relæet aktiveres / PUSH-signal).
• NC – Normalt lukket kontakt (spændingen forsvinder, når relæet aktiveres / PUSH-signal).
• COM – Fælles relækontakt (normalt jord).
• +12V – Fast 12 V strømforsyningsudgang.
• GND – Strømforsynings jord.
• PUSH – Styreindgang, kortslutning til GND aktiverer relæet.
• CONTROL (+ / −) – 5–24 V spændingsstyreindgang, der fungerer på samme måde som PUSH-indgangen.
• BATTERI (+/−) – Stik til tilslutning af et 12V backupbatteri.

5. Justering af udgangsspænding

Potentiometer, der tillader at justere udgangsspændingen inden for området 11,5–13,5 V DC.

6. Spændingsfiltreringssystem

En sektion af kondensatorer, der stabiliserer spændingen og reducerer strømforsyningsforstyrrelser.

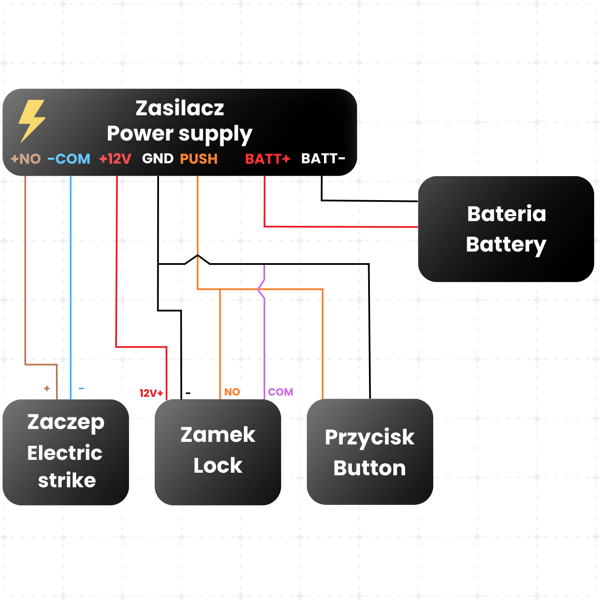

Strømforsynings ledningsdiagram

1. Tilslutning af strømforsyningen til enhederne

+12V udgang (rød ledning) fra strømforsyningen bruges til at forsyne adgangskontrolsystemer med strøm, såsom en elektromagnetisk lås eller controller.

GND (sort ledning) terminalen er installationens fælles jord. +12V og GND ledningerne skal tilsluttes de relevante strømindgange på enheden.

2. Tilslutning af el-slutblekket

El-slutblekket er tilsluttet til +NO (brun ledning) og -COM (blå ledning) terminalerne.

Når systemet aktiveres, kortsluttes NO- og COM-kontakterne, hvilket påfører spænding og åbner døren.

3. Tilslutning af den elektromagnetiske lås

Den elektromagnetiske lås skal tilsluttes terminalerne +12V (rød ledning) og GND (sort ledning) .

Under systemdrift afbrydes strømforsyningen til låsen midlertidigt, hvilket gør det muligt at åbne døren.

4. Tilslutning af udgangsknappen

Udgangsknappen skal tilsluttes PUSH (orange ledning) og GND (sort ledning) .

Når der trykkes på knappen, kortsluttes PUSH til GND, hvilket øjeblikkeligt låser døren op.

5. Tilslutning af batteri (nødstrømforsyning)

Et 12V batteri kan tilsluttes til BATT+ (rød ledning) og BATT- (sort ledning) terminalerne.

Batteriet sikrer systemdrift i tilfælde af strømsvigt.

Tekniske specifikationer

• Indgangsspænding: AC 100-260V/50-60Hz
• Udgangsspænding: DC 11,5-13,5V (justerbar)
• Maksimal udgangsstrøm: 5A
• Spændingsafvigelse: ≤ 50mV
• Ladespænding uden belastning: 16,5 V
• Ladespænding med tilsluttet batteri: 13,8 V
• Understøttet batteri: 12 V / 7 Ah
• Batteriets afbrydelsesspænding: 9,2 V
• Indgangsspænding: DC 5-24 V
• Låseudgangstype: NC / NO

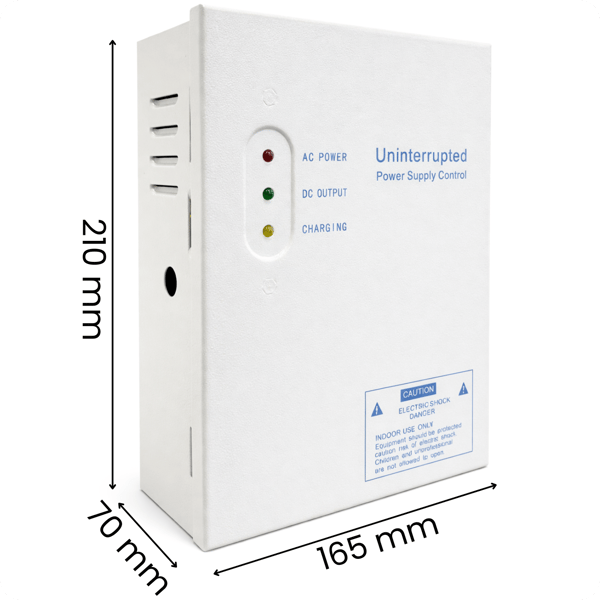

• Mål: 210 × 165 × 70 mm
• Vægt: 1 kg

Sættet indeholder

• 1x Strømforsyningsboks 208CK-D DC 12V 5A
• 1x Brugermanual
