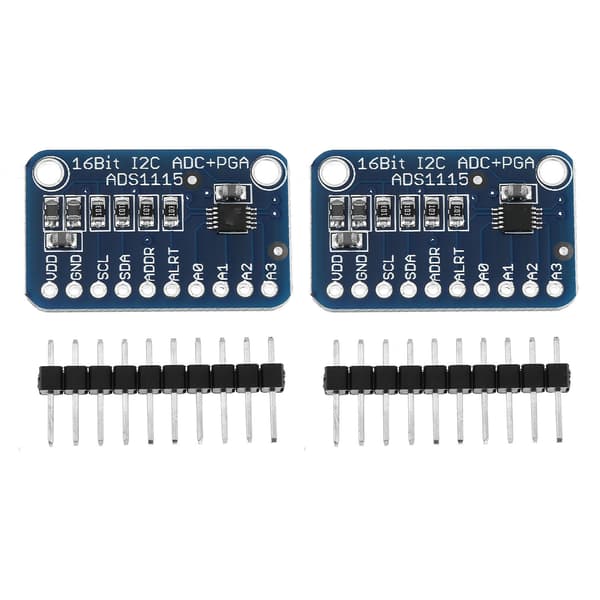

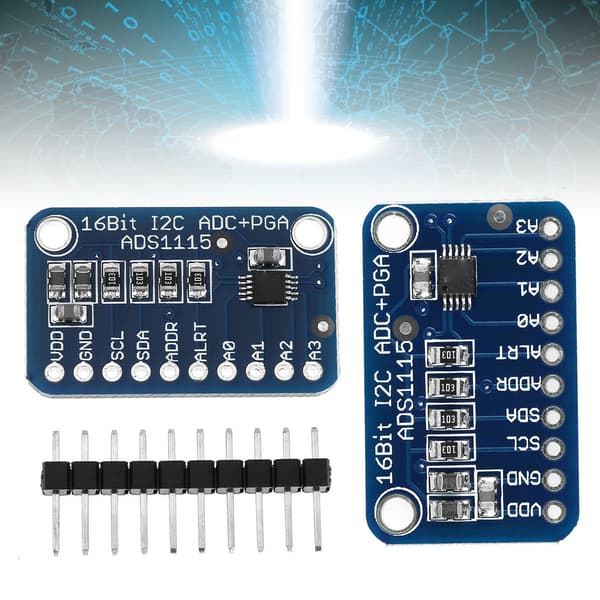

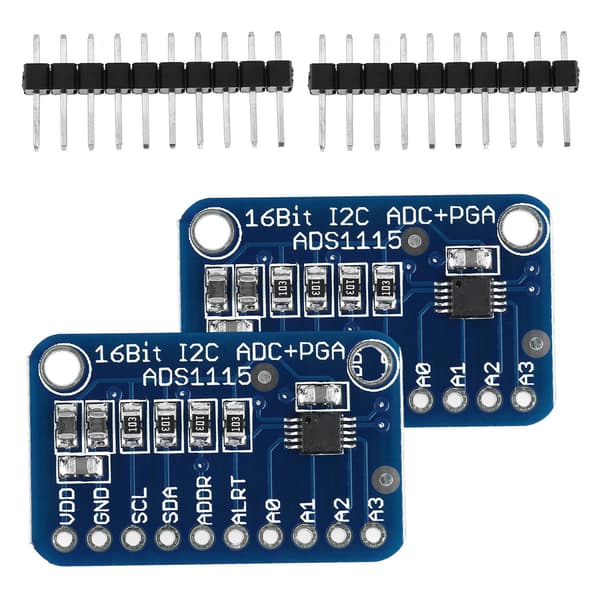

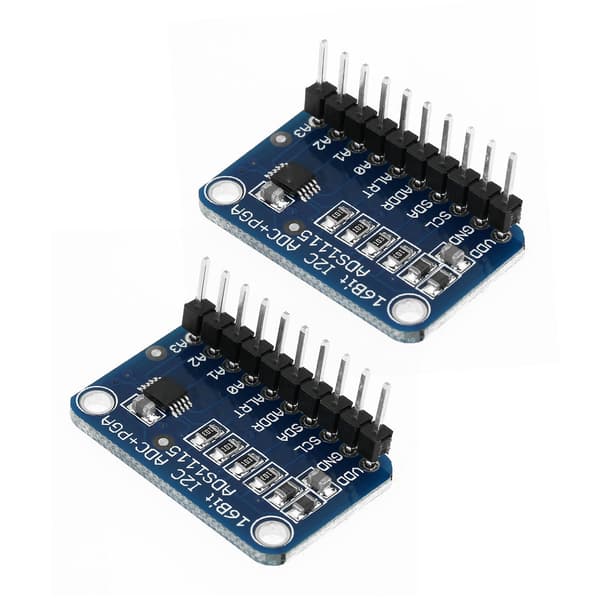

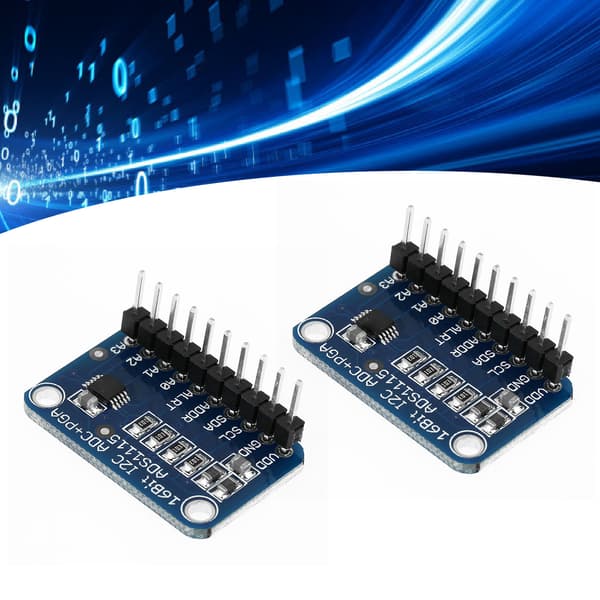

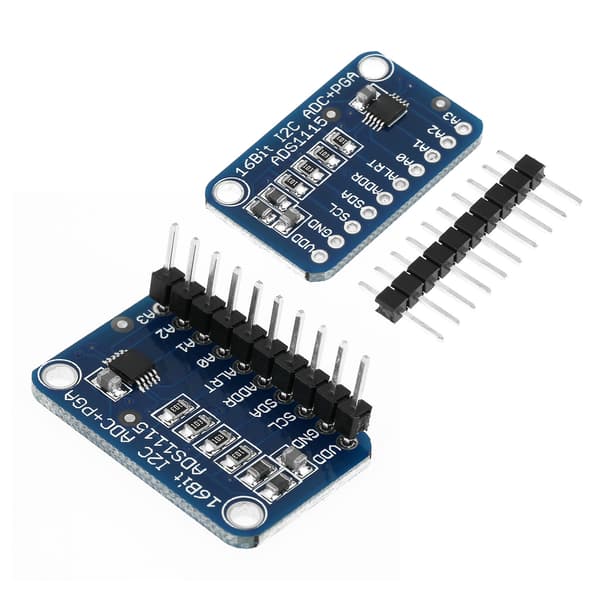

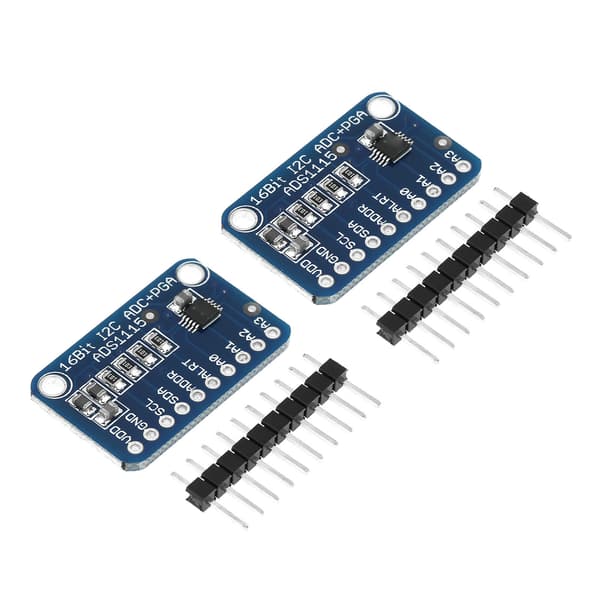

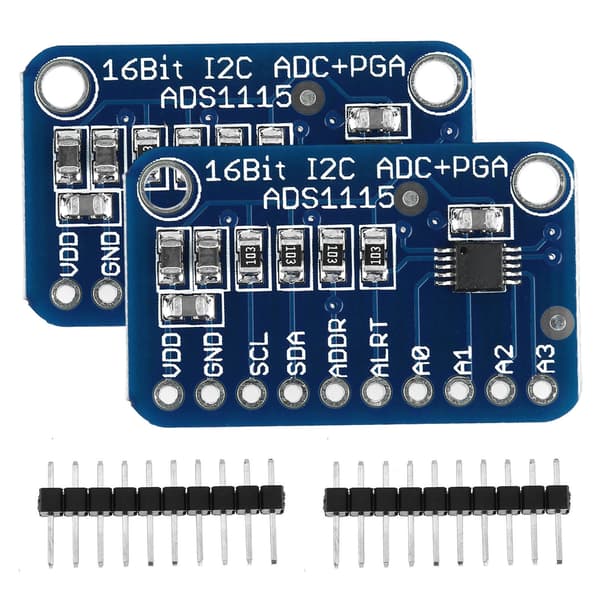

Dette ADC-modul er designet til mikrocontrollere, der mangler en analog-til-digital-konverter eller kræver højere præcision. Det leverer 16-bit nøjagtighed ved 860 samples pr. sekund over I2C-interfacet. Chippen kan konfigureres som 4 enkeltendede indgangskanaler eller to differentielle kanaler.

Den indbyggede programmerbare forstærker understøtter op til x16 forstærkning, hvilket forstærker mindre enkelt- eller differentielle signaler til det fulde område for forbedret målenøjagtighed.

Denne ADC er nem at bruge og fungerer fra 2V til 5V strøm- og logikniveauer. Den måler en bred vifte af signaler og fungerer som en generel 16-bit konverter.

Chippen er kompakt og leveres på et adapterkort med ferritter for at holde AVDD og AGND støjsvage, hvilket sikrer stabil ydeevne.

Interfacing sker via I2C, og adressen kan ændres til en af fire muligheder. Dette gør det muligt at tilslutte op til 4 moduler på en enkelt 2-leder I2C-bus, hvilket giver 16 enkeltendede indgange.

Specifikation

Varetype: ADC

Materiale: FR4

Lavt strømforbrug: Kontinuerlig tilstand: Kun 150uA, Enkelt tilstand: Automatisk nedlukning

Programmerbar datahastighed: 8sps til 860sps

Funktioner

Intern lavdrift spændingsreference

Intern oscillator

Intern PGA

I2C-interface med pin-valgbare adresser

Fire enkeltendede eller to differentielle indgange

Programmerbar komparator

Dette kort eller chip bruger I2C 7-bit adresser mellem 0x48 og 0x4b, valgbare med jumpere

Størrelse: Ca. 2,8 x 1,8 cm / 1,1 x 0,7 tommer

Pakkeliste

2 sæt x ADC
